Таблица 6.2 – Монтажная таблица для 9 анкерного участка
Температура, t,°C | Напряжение в проводе, | Стрела провеса, f, м |
-40 | 7,027 | 2,633 |
-30 | 6,34 | 2,918 |
-20 | 5,768 | 3,208 |
Окончание таблицы 6.2
-10 | 5,291 | 3,497 |
0 | 4,893 | 3,781 |
10 | 4,559 | 4,059 |
20 | 4,275 | 4,328 |
30 | 4,032 | 4,59 |
36 | 3,902 | 4,742 |
По построенным монтажным таблицам строятся монтажные графики. Данные графики представлены на рисунках 6.1-6.2.
Температура, оС
Стрела провеса, М
Напряжение, даН/мм^2

Рисунок 6.1 – Монтажный график для 8 анкерного участка
Температура, оС
Стрела провеса, М
Напряжение, даН/мм^2

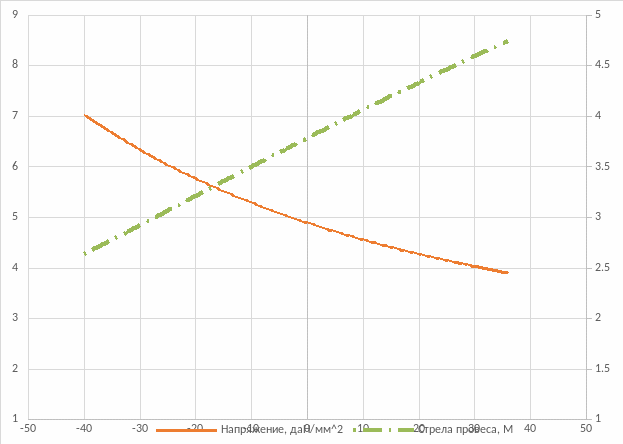

Рисунок 6.2 – Монтажный график для 9 анкерного участка
Как видно из монтажных графиков, стрелы провеса в пролетах при повышении температуры, не превышают максимально допустимых стрел провеса для линии класса напряжения 110 кВ, следовательно, нет необходимости задавать большие натяжения для уменьшения стрел провеса.
7 ГРОЗОЗАЩИТА И ЗАЗЕМЛЕНИЕ
Самым эффективным способом защиты линий электропередачи является применение заземлённых тросовых молниеотводов, подвешиваемых по всей длине. Их используют на линиях с металлическими и железобетонными опорами напряжением 110 кВ и выше.
Сама же защита производится установкой трубчатых разрядников на опорах.
В местностях со слабой грозовой деятельностью (с числом грозовых часов менее 20 в год за период в 10 лет) допускается сооружение линий 110-220 кВ на металлических и железобетонных опорах без защитных тросов. Но учитывая, что в месте прохождения проектируемой линии электропередачи, число грозовых часов равно 20, то есть верхней разрешённой границе, установка грозозащитного троса является предпочтительной.
При подвеске грозозащитного троса должны соблюдаться следующие условия:
1. Трос должен обеспечивать необходимый угол защиты проводов. При одном грозозащитном тросе защитный угол α должен быть не более 300, также защитный угол не должен превышать 300 при толщине стенки гололёда свыше 15 мм.;
2. Наименьшее расстояние по вертикали между тросом и проводом в середине пролёта при температуре +15℃, и без ветра должны быть не менее 4 м – при длине пролёта 200 м.;
Согласно схеме расположения троса (рисунок 1.8) [2] стрела провеса троса fm при температуре +15℃ и отсутствии ветра определяется по формуле:
| (7.1) |
где | |
|
Исходя из стрелы провеса при +15℃, вычисленной по (7.1), определяется соответствующее напряжение в тросе:
| (7.2) |
Это значение подставляется в уравнение состояния провода для определения напряжения во всех требуемых режимах. При этом напряжения при гололёде, низшей температуре и среднегодовых температурах не должны превышать допустимых. Это обычно имеет место при длине пролёта меньше 1000 м.
Воспользовавшись уравнением состояния провода (5.15), получаем следующие результаты:
-
Расчетный режим – гололед, исходный – низшей температуры.
Значения коэффициентов A и B:
Решив полученное уравнение, получим искомое значение:
2. Расчетный режим – высшей температуры, исходный – среднегодовой температуры.
Значения коэффициентов A и B:
Решив полученное уравнение, получим искомое значение:
Заземляющие устройства линии предназначены в основном для отвода в землю импульсных токов, возникающих при ударе молнии в опору или трос, и снижении напряжения на изоляции линии при этом. В качестве заземляющих устройств могут использоваться как естественные – арматура железобетонных опор, фундаментов и подножников, так и искусственные заземлители.
Все опоры ВЛ подлежат заземлению согласно ПУЭ. Заземление выполняется с учётом удельных сопротивлений грунтов по типовому проекту «Заземляющие устройства опор ВЛ 35-750 кВ» № 3602 тм.
Заземляющие устройства выполняются горизонтальными и комбинированными заземлителями из круглой стали 16 мм. Соединение заземляющего устройства с металлической опорой предусматривается болтовым. Болтовое присоединение облегчают эксплуатационный контроль заземляющих устройств.
8 СОСТАВЛЕНИЕ ВЕДОМОСТИ НЕОБХОДИМЫХ МАТЕРИАЛОВ И ОБОРУДОВАНИЯ
Ведомость предоставляется в виде таблице, в которую занесены потребное количество опор, проводов и тросов, изоляторов, деталей арматуры с указанием принятых обозначений и наименований.
Таблица 8.1 – Ведомость необходимых материалов
№ анкерного участка | Наименование | Количество |
1-7 | Угловая анкерная опора У220-2а+14 | 8 шт. |
Промежуточная стальная опора ПС220-6а | 2 шт. | |
Провод АСК150/34 | 3ⅹ1114 м | |
Грозозащитный трос ОКГТ | 1114 м | |
Изолятор ЛК-120/110-И-4 | 48 шт. | |
Изолятор ЛК-70/110-И-4 | 12 шт. | |
Изолятор ПС-70Е | 20 шт. | |
8 | Угловая анкерная опора У220-2а+14 | 1 шт. |
Промежуточная стальная опора ПС220-6а | 7 шт. | |
Провод АСК150/34 | 3ⅹ1425 м | |
Грозозащитный трос ОКГТ | 1425 м | |
Изолятор ЛК-120/110-И-4 | 6 шт. | |
Изолятор ЛК-70/110-И-4 | 42 шт. | |
Изолятор ПС-70Е | 16 шт. | |
9 | Угловая анкерная опора У220-2а+14 | 1 шт. |
Промежуточная стальная опора ПС220-6а | 5 шт. | |
Провод АСК150/34 | 3ⅹ1175 м | |
Грозозащитный трос ОКГТ | 1175 м |
Окончание таблицы 8.1
9 | Изолятор ЛК-120/110-И-4 | 6 шт. |
Изолятор ЛК-70/110-И-4 | 30 шт. | |
Изолятор ПС-70Е | 12 шт. |
Таблица 8.2 – Ведомость необходимой линейной арматуры
Для изолятора ЛК-120/110-И-4 | ||
Обозначение | Наименование | Количество |
КГН-16-5 | Узел крепления | 60 |
СК-16-1А | Скоба | 60 |
СК-12-1А | Скоба | 60 |
ПРР-12-1 | Промзвено регулируемое | 60 |
ПТМ-12-2 | Промзвено монтажное | 60 |
СР-12-16 | Серьга | 60 |
У2-12-16 | Ушко двухлопчатое | 60 |
ПР-12-6 | Промзвено прямое | 60 |
НС-175-02 | Зажим натяжной спиральный | 60 |
Для изолятора ЛК-70/110-И-4 / ПС70-Е | ||
КГП-12-1 | Узел крепления (со скобой) | 134 |
ПРТ-12/7-2 | Промзвено трёхлопчатое | 134 |
ПТМ-7-2 | Промзвено монтажное | 134 |
СР-7-16 | Серьга | 134 |
ПГН-5-3 | Зажим поддерживающий глухой | 134 |
ПЗС-175-03 | Протектор защитный спиральный | 134 |
Таблица 8.3 – Ведомость фундаментов
Шифр | Марка ж/б изделий | Количество, шт. | Объём, м3 | Бетон всех марок, м3 | |
ПС220-6а Ф6-УЕ+4П3+АР4+АР4 | Ф6-УЕ | 14 | 2,85 | 79,8 | |
П3 | 56 | 0,7 | 78,4 | ||
АР4 | 28 | 0,43 | 24,08 | ||
У220-2а+14 2Ф6-УЕ+БМ1а+2АР4+2АР4 | Ф6-УЕ | 10 | 2,85 | 28,66 | |
АР4 | 20 | 0,43 | 8,6 | ||
Шифр | Марка металлических изделий | Кол-во, шт. | Вес ед., Т | Вес всех марок, Т | |
ПС220-6а Ф6-УЕ+4П3+АР4+АР4 | КР-2 | 112 | 0,006 | 0,672 | |
КР-3 | 56 | 0,014 | 0,784 | ||
У220-2а+14 2Ф6-УЕ+БМ1а+2АР4+2АР4 | КР-2 | 80 | 0,006 | 0,48 | |
КР-3 | 40 | 0,014 | 0,56 | ||
БМ1а | 10 | 1,428 | 14,28 |
