- защитные оболочки;

- защитные ограждения (временные или стационарные);

- безопасное расположение токоведущих частей;

- изоляция токоведущих частей (основная, дополнительная, усиленная, двойная);

- изоляция рабочего места;

- малое напряжение;

- защитное отключение;

- электрическое разделение;

- предупредительная сигнализация, блокировки, знаки безопасности.

Для обеспечения защиты от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции, применяют следующие способы:

- защитное заземление;

- зануление;

- выравнивание потенциалов;

- защитное экранирование;

- систему защитных проводов;

- защитное отключение;

- изоляцию нетоковедущих частей;

- электрическое разделение сети;

- простое и защитное разделения цепей;

- малое напряжение;

- контроль изоляции;

- компенсацию токов замыкания на землю;

- электроизоляционные средства;

- средства индивидуальной защиты.

Технические способы и средства применяют раздельно или в сочетании друг с другом так, чтобы обеспечивалась оптимальная защита при нормальном функционировании электроустановок и при возникновении аварийных ситуаций.

Для обеспечения защиты от поражения термическим действием электрической дуги при работах в закрытых и открытых электроустановках (оборудование электрических сетей, станций и подстанций, контактная сеть железных дорог) со снятием и без снятия напряжения дополнительно следует применять специальные защитные термостойкие комплекты, включающие одежду, обувь, средства защиты головы и рук.

Для защиты от поражения электрическим током при прикосновении работающих к элементам электроустановок, находящихся под наведенным напряжением, вызванным электромагнитным влиянием электроустановок, находящихся под рабочим напряжением, дополнительно следует применять шунтирующие (электропроводящие) комплекты, включающие одежду, обувь, средства защиты головы и рук.

Контроль выполнения требований электробезопасности, установленных настоящим стандартом, должен проводиться на следующих этапах:

- проектирование;

- изготовление и монтаж (включая испытания и ввод в эксплуатацию);

- эксплуатация.

5.2 Предельно допустимые уровни напряженности электрического поля

За ПДУ приняты следующие значения напряженности электрического поля:

- внутри жилых зданий - 0,5 кВ/м;

- на территории зоны жилой застройки - 1 кВ/м;

- в населенной местности, вне зоны жилой застройки (земли в пределах города с учетом перспективного развития на 10 лет, пригородные и зеленые зоны, курорты, земли поселков городского типа, в пределах поселковой границы и сельских населенных пунктов, в пределах этих пунктов), а также на территории огородов и садов - 5 кВ/м;

- на участках пересечения воздушных линий электропередач с автомобильными дорогами I-IV категории - 10 кВ/м;

- в незаселенной местности (незастроенная территория, которую посещают люди, доступная для транспорта, и сельскохозяйственные угодья) - 15 кВ/м;

-в труднодоступной местности (недоступной для транспорта и сельскохозяйственных машин) и на участках, специально отгороженных, куда не имеет доступ население, - 20 кВ/м.

Напряженность электрического поля определяют на высоте 1,8 м от уровня земли, для помещений - от уровня пола. Контроль за соблюдением ПДУ напряженности электрического поля следует осуществлять: во время приемки в эксплуатацию новых зданий, сооружений и зон отдыха; если люди работают вблизи ЛЭП.

5.3 Охранная зона кабельной линии

По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для КЛ-0,4 кВ, КЛ-6(10) кВ:

- 1м для кабельных линий напряжением 0,4 кВ, 6(10) кВ, и 35-110 кВ;

- 0,6 метра в сторону зданий и сооружений и на 1 м в сторону проезжей части улицы в границах населенного пункта для кабельных линий напряжением 0,4 кВ, 6(10) кВ, и 35-110 кВ;

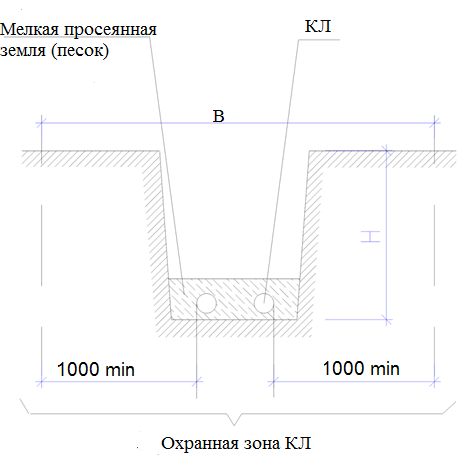

Охранные зоны вдоль подземных кабельных линий электропередачи (Рисунок 5.1) - в виде части поверхности участка земли, расположенного под ней участка недр (на глубину, соответствующую глубине прокладки кабельных линий электропередачи), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних кабелей на расстоянии 1 метра (при прохождении кабельных линий напряжением до 1 киловольта в городах под тротуарами - на 0,6 метра в сторону зданий и сооружений и на 1 метр в сторону проезжей части улицы).

Рисунок 5.1-Охранные зоны вдоль подземных кабельных ЛЭП

В охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или уничтожению, и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров.

Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280x210 мм.

На информационном знаке размещаются слова "Охранная зона кабеля. Без представителя не копать", значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.

Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290x300 мм.

Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота - по биссектрисе угла между осями участков линии).

Для подземных КЛ - на отдельных стойках на высоте 0,6-1,0 м.

Охранные зоны кабельных линий, проложенных в земле в незастроенной местности, должны быть обозначены информационными знаками.

Информационные знаки следует устанавливать не реже чем через 500 м, а также в местах изменения направления кабельных линий.

На информационных знаках должны быть указаны ширина охранных зон кабельных линий и номера телефонов владельцев кабельных линий.

6 РАЗРАБОТКА МЕРОПРИЯТИЙ БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ ПРИ РАБОТЕ НА КАБЕЛЬНОЙ ЛИНИИ

6.1 Анализ вредных и опасных производственных факторов при ведении работ по строительству и техническому обслуживанию ЛЭП

При ведении работ по техническому обслуживанию линий электропередачи персонал подвергается воздействию различных опасных и вредных производственных факторов: физических (поражение электрическим током, воздействие электромагнитного поля, шум, вибрация, параметры микроклимата), биологических (клещи, змеи, кровососущие насекомые, домашние и дикие животные) и психофизиологических (тяжесть и напряженность трудового процесса).

Более подробно рассмотрим воздействие электромагнитных полей в производственных условиях на организм человека, предельно допустимые уровни, допустимая продолжительность периодического и длительного пребывания, а также меры защиты от этого вредного фактора.

Провода работающей линии электропередачи создают в прилегающем пространстве электрическое и магнитное поле промышленной частоты.

Расстояние, на которое распространяются эти поля от проводов линии, достигает десятков метров.

Дальность распространения электрического поля зависит от класса напряжения ЛЭП: чем выше напряжение, тем больше зона повышенного уровня электрического поля, при этом размеры зоны не изменяются в течение времени работы ЛЭП.

Дальность распространения магнитного поля зависит от величины протекающего тока или от нагрузки линии. Поскольку нагрузка ЛЭП может неоднократно изменяться как в течение суток, так и с изменением сезонов года, размеры зоны повышенного уровня магнитного поля также меняются.

Оценка электромагнитного поля промышленной частоты 50 Гц (ЭМП ПЧ) осуществляется раздельно по напряженности электрического поля (Е) в кВ/м, напряженности магнитного поля (Н) в А/м или индукции магнитного поля (В) в мкТл. Нормирование электромагнитных полей 50 Гц на рабочих местах персонала дифференцированно в зависимости от времени пребывания в электромагнитном поле.

Непосредственное влияние электромагнитного поля на человека связано с воздействием на сердечно-сосудистую, центральную и периферийную нервные системы, мышечную ткань. При этом наблюдается повышенная утомляемость, снижение точности рабочих движений, изменение кровяного давления и пульса, возникновение болей в сердце, сопровождающихся сердцебиением и аритмией [26]. Вредные воздействия пребывания человека в электромагнитном поле зависят от напряжения поля и от продолжительности его воздействия.

При взаимодействии электромагнитных излучений с биологическими объектами лишь часть энергии поглощается. В этом случае используют следующий принцип: только та часть энергии излучения может вызвать изменения в веществе, которая поглощается этим веществом; отраженная или проходящая энергия не оказывает никакого действия.

6.2 Предельно допустимые уровни напряженности электрического поля частотой 50 Гц

Предельно допустимый уровень напряжённости электрического поля на рабочем месте в течение всей смены устанавливается равным 5 кВ/м [27]. При напряженностях в интервале больше 5 кВ/м, до 20 кВ/м, включительно допустимое время пребывания в электрическом поле рассчитывается по формуле:

(6.1)

где Е  напряженность электрического поля в контролируемой зоне, кВ/м;

Т  допустимое время пребывания в электрическом поле при соответствующем уровне напряженности, час.

При напряженности свыше 20 кВ/м до 25 кВ/м допустимое время пребывания в электрическом поле составляет 10 минут.

Пребывание в электрическом поле с напряженностью более 25 кВ/м без применения средств защиты не допускается.

Допустимое время пребывания в электрическом поле может быть реализовано одноразово или дробно в течение рабочего дня. В остальное рабочее время необходимо находиться вне зоны влияния электрического поля или применять средства защиты.

Время пребывания персонала в течение рабочего дня в зонах с различной напряженностью электрического поля вычисляют по формуле:

(6.2)

где  приведённое время, эквивалентное по биологическому эффекту пребывания в электрическом поле нижней границы нормируемой напряжённости; tE1, tE2 … tEn  время пребывания в контролируемых зонах с напряжённостью Е1, Е2, ... Еn, час; ТЕ1, ТЕ2, ... ТЕn  допустимое время пребывания для соответствующих контролируемых зон.

Приведённое время не должно превышать 8 часов [27].

Количество контролируемых зон определяется перепадом уровней напряжённости электрического поля на рабочем месте. Различие в уровнях напряжённости электрического поля контролируемых зон устанавливается 1 кВ/м.

Требования действительны при условии, что проведение работ не связано с подъемом на высоту, исключена возможность воздействия электрических разрядов на персонал, а также при условии защитного заземления всех изолированных от земли предметов, конструкций, частей оборудования, машин и механизмов, к которым возможно прикосновение работающих в зоне влияния электрического поля.

Гигиенические нормы времени пребывания человека в электрическом поле сверхвысокого напряжения промышленной частоты, в зависимости от напряжённости поля в зоне его нахождения приведены в таблице 6.1.

Таблица 6.1  Нормы времени пребывания человека в электрическом поле (в течение одних суток)

Пространство, в котором напряженность электрического поля равна или превосходит 5 кВ/м, принято называть опасной зоной или зоной влияния. Приближённо можно считать, что эта зона находится в пределах круга с центром в точке расположения ближайшей токоведущей части, находящейся под напряжением, и радиусом равным двадцать метров при напряжении 400  500 кВ.

Предельно допустимые уровни напряженности периодических синусоидальных магнитных полей устанавливаются для условий общего (на всё тело) и локального (на конечности) воздействия представлены в таблице 6.2.
