РАЗРАБОТКА ВОЗДУХООХРАННЫХ МЕРОПРИЯТИЙ
ДЛЯ КОТЕЛЬНОЙ ООО МН «ДАЛЬНЕФТЕПРОВОД», РАБОТАЮЩЕЙ НА ГАЗЕ
Пояснительная записка к выпускной квалификационной работе
ВКР 20.03.01.ТБ.396 – 2017
Студент КТ13 ______________ И.В. Бельды
подпись, дата
Руководитель
профессор, д.т.н., профессор _______________ В.Д. Катин
подпись, дата
Нормоконтроль
доцент, к.т.н. _______________ К.В. Пупатенко подпись, дата
Хабаровск – 2017
СОДЕРЖАНИЕ:
Введение…………………………………………………………………………..3
1 Характеристика котельной ООО МН «Дальнефтепровод»………….............5
2 Расчет горения газообразного топлива………………………………………15
3 Расчет теплового баланса котла………………………………………………22
4 Расчет конвективных пучков котла…………………………………………..25
5 Тепловой расчет экономайзера котла…………………………………...........35
6 Аэродинамический расчет котла………………………………………..........38
7 Расчет и выбор тягодутьевых устройств котельной………………………...42
8 Расчет дымовой трубы котельной…………………………………………….45
9 Расчет выбросов вредных веществ из котельной……………………………50
10 Механизмы образования загрязняющих веществ при
горении топлива…………………….....................................................................52
11 Разработка мероприятий по снижению вредных выбросов.........................55
Заключение……………………………………………………………………….66
Список используемых источников………………………………………..........67
ВВЕДЕНИЕ:
Цель ВКР: Разработать мероприятия по снижению вредных выбросов из котлов ООО МН «Нефтепровод» при сжигании газообразного топлива.
Задачи ВКР:
- Охарактеризовать объекты проектирования (котлы) и свойства сжигаемого топлива;
- Описать условия сжигания газа в котлах;
- Проанализировать воздействие на окружающую среду вредных веществ, выбрасываемых при горении газообразного топлива;
- Обосновать и рекомендовать к применению наиболее эффективные мероприятия по снижению вредных выбросов из котлов ООО МН «Нефтепровод.
Выбросы загрязняющих веществ — это различные разновидности отходов, попадающие в окружающую среду в результате жизнедеятельности человека. Выбросы загрязняющих веществ являются, пожалуй, главной экологической проблемой на сегодняшний день[2].
В Федеральный Закон РФ №7 от 10.01.2002 года «Об охране окружающей среды» уже внесены изменения, которые вступят в силу с 01.01.2016 года (за исключением отдельных положений)[11]. Также с 01.01.2019 года вступит в силу Постановление Правительства РФ №999 от 21.09.2015 года «О межведомственной комиссии по рассмотрению программ повышения экологической эффективности»[12].
Эти изменения коснутся также юридических лиц и индивидуальных предпринимателей (далее – предприятие), оказывающих свои услуги в сфере жилищно-коммунального хозяйства и энергетики на объектах II и III категорий, в случае, если нормативы допустимых сбросов не соблюдаются.
Это касается выбросов:
- загрязняющих веществ в атмосферный воздух, которые определяются как объем или масса химических веществ либо смеси химических веществ, микроорганизмов, иных веществ, как показатели активности радиоактивных веществ, допустимые для выброса в атмосферный воздух стационарными источниками;
- загрязняющих веществ в составе сточных вод в водные объекты, которые определяются как объем или масса химических веществ либо смеси химических веществ, микроорганизмов, иных веществ, как показатели активности радиоактивных веществ, допустимые для сброса в водные объекты стационарными источниками.
По данным обследований ряда предприятий Дальнего Востока установлено, что котлы, работающий на природном газе, имеют низкие эксплуатационные и экологические показатели, обусловленные его повышенной влажностью, а так же высоким содержанием в его составе серы. Это не только затрудняет топочный процесс, но и вызывает загрязнение воздушного бассейна газообразными (оксиды серы и азота, оксид углерода,), выбрасываемые вместе с продуктами сгорания.
Технологический процесс сжигания органического топлива на современном уровне развития неизбежно сопровождается выбросами вредных веществ в окружающую среду. Непрерывный рост энергопотребления отрасли ведет к соответствующему увеличению потребления топлива и, следовательно, нарастанию вредного воздействия котельных установок на природную среду. В выработке теплоты среди котельных доминирующее положение занимают крупные котельные мощностью свыше 25МВт[13].
1 Характеристика котельной ООО МН «Дальнефтепровод»
Нефтеперекачивающая станция (НПС)-34 входит в состав трубопроводной системы «Восточная Сибирь – Тихий океан» участок НПС «Сковородино – Спецморнефтепорт «Козьмино» (ВСТО-П) введена в эксплуатацию в 2012 году, является нефтеперекачивающей станцией в составе районного нефтепроводного управления «Дальнереченск» ООО Магистральная Насосная «Дальнефтепровод»[14]. НПС-34 располагается в Хабаровском районе на расстоянии 25км от городской черты к северу от г. Хабаровска. Технологически НПС-34 находится справа по ходу потока трассы «НПС «Сковородино» .Основным направлением деятельности НПС-34 является эксплуатация резервуарного парка, насосных по перекачке нефти, магистрального трубопроводного транспорта, транспортировка и хранение нефти. Общая ёмкость резервуарного парка нефти – 11О тысяч м3 (2 резервуара ёмкостью 50 тысяч м3 и 2 резервуара ёмкостью 5 тысяч м3). Один котёл, находится в резервном состоянии, на случай отключения основной станции[15]. В котельной ООО МН «Дальнефтепровод» используются 2 котла, марки ДЕ6.5-14ГМ (рис.1.1), котлы работают на природном газе характеристики, которого указаны в таблице 1.1.

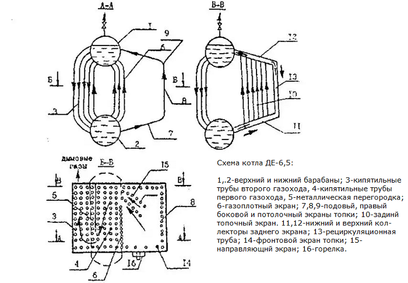

Рис. 1.1 Схема котла ДЕ-6.5
Таблица 1.1
Характеристики котла ДЕ 6.5 – 14ГМ.
Обозн котла | Вид топлива | Паропроиз- водительность т/ч | Давление пара, Мпа (кгс/см2) | Темп. пара, С0 | Расчетный КПД, %, на газе | Габаритные размеры котла, мм | ||
длина | ширина | высота | ||||||
ДЕ-6.5-14ГМ-О | Газ, жидкое топливо | 6,5 | 1,4 | 194 | 91,8/89,8 | 4800 | 3980 | 5050 |
Горелки газомазутные ГМ-4,5 [16] предназначены для раздельного сжигания природного газа. Данные горелки используются совместно с паровыми газомазутными котлами типа ДЕ, а также с водогрейными котлами, разработанными на базе данных паровых котлов. Возможно кратковременное совместное сжигание газа и мазута во время перехода с одного вида топлива на другой[16]. Цифра о обозначении горелки обозначает номинальную тепловую мощность горелки в Гкал/ч.Газовая часть горелки ГМ-4,5 периферийного типа, состоит из кольцевого коллектора с однорядно-однокалиброванной системой газовыдающих отверстий и газоподводящей трубы. Внутри коллектора установлена кольцевая диафрагма, служащая для обеспечения равномерного распределения газа по отверстиям.
Воздухонаправляющее устройство горелок типа ГМ-4,5 состоит из воздушного короба, осевого завихрителя воздуха и конусного стабилизатора.
Лопатки осевого завихрителя — профильные, установлены под углом 45о к оси горелки. Небольшая часть воздуха проходит через дырчатый лист (диффузор) для охлаждения форсунки, однако имеется ряд отличий в конструкциях воздухонаправляющих устройств горелок типа ГМ.
Горелки ГМ-4,5 является вихревой — практически все количество воздуха проходит через осевой завихритель. Горелка ГМ-10 является прямоточно-вихревой — часть воздуха проходит через осевой завихритель; другая же часть воздуха (~ 45%) проходит в топку незакрученной по каналу между наружным ободом завихрителя и внутренним кольцом газового коллектора.Особое место в ряду горелок типа ГМ (ГМП) [16] занимает горелка ГМП-16, которая работает в сочетании с камерой предварительной газификации. Воздухонаправляющее устройство этой горелки состоит из двух завихрителей: осевого и тангенциального. Технические характеристики горелки в таблице 1.2. Тангенциальный завихритель установлен в камере предварительной газификации и, являясь узлом камеры, поставляется с котлом[3].
Таблица 1.2
Техническая характеристика горелки ГМ-4,5
Наименование параметра | Значение параметра |
1. Номинальная тепловая мощность горелки, МВт | 4,5 |
2. Коэффициент рабочего регулирования горелки | 5 |
3. Номинальное давление газа перед горелкой, кПа | 25 |
4. Давление пара на распыливание, МПа | 0.1-0.2 |
5. Длина факела, м, не более | 2.5 |
6. Номинальный расход газа при QcH=35,4 МДж/кг (8500 ккал/м3), м3/ч | 530 |
7. Масса горелки, кг | 130 |
Описание устройство котла, тип ДЕ6.5-14ГМ
Паровые котлы ДЕ [13] предназначены для выработки насыщенного или перегретого пара, используемого для технических нужд промышленных предприятий, на теплоснабжение систем отопления, вентиляции и горячего водоснабжения.
Ниже представлен план котельной ООО МН «Дальнефтепровод», где и размещены котлы типа ДЕ 6.5-14ГМ, (рис 1.2).

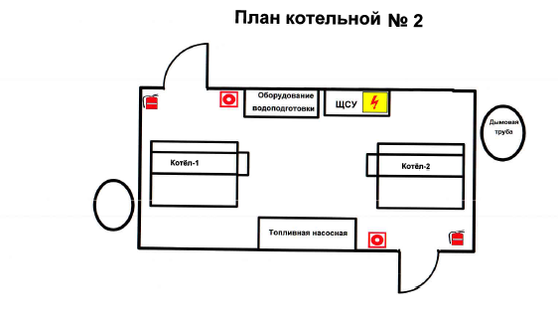

Рис. 1.2 План котельной №2
Котлы двух барабанные вертикально – водотрубные выполнены по конструктивной схеме “Д”, характерной особенностью которой является боковое расположение конвективной части котла относительно топочной камеры.
Основными составными частями котлов являются верхний и нижний барабаны, конвективный пучок и образующие топочную камеру левый топочный экран: газоплотная перегородка, правый экран, трубы экранирования фронтовой стенки топки и задний экран.
Во всех типоразмерах котлов внутренний диаметр верхнего и нижнего барабанов 1000 мм. Длина цилиндрической части барабанов увеличивается с повышением паропроизводительности котлов. Межцентровые расстояние установки барабанов 2750 мм[18].
Барабаны изготавливаются из стали 16ГС ГОСТ 5520-79 и имеют толщину стенки 13 мм с рабочим абсолютным давлением 1,4 Мпа (14 бар)[19].
Для доступа внутрь барабанов в переднем и заднем днищах барабанов имеются лазы.
Конвективный пучок образован коридорно расположенным вертикальными трубами 51x2,5 мм, присоединяемыми к верхнему и нижнему барабанам.
Длина конвективного пучка вдоль барабанов 90 мм, поперечный – 110 мм (кроме среднего, расположенного по оси барабанов шага, равного 120 мм). Трубы наружного ряда конвективного пучка устанавливаются с продольным шагом 55 мм; на вводе в барабаны трубы разводятся в два ряда отверстий.
В конвективных пучках котлов паропроизводительностью 6,5 т/ч для поддержания необходимого уровня скоростей газов устанавливаются продольные ступенчатые стальные перегородки.
Конвективный пучок от топочной камеры отделен газа плотной перегородкой (левым топочным экраном), в задней части которой имеется окно для входа газов в пучок.
Трубы газоплотной перегородки правого бокового экрана, образующего потолок топочной камеры и труб экранирования фронтовой стенки, вводятся непосредственно в верхний и нижний барабаны.
