– корпус из нержавеющей стали;

– оптический колпак выполнен из стекла;

– максимальное давление 25 бар;

– работа в непрерывном режиме;

– степень защиты IP55;

– напряжение питания 24 В постоянного тока;

– максимальное потребление тока датчиком 20 мА.

2.7 Выбор датчика давления

Для автоматического регулирования и поддержания давления воды на заданном уровне, выбираем датчик Российской компании «Вика Мера» модели МН – 2, ОТ – 1 [17]. Также он нужен для обеспечения обратной связи по давлению. На рисунке 2.13 представлен датчик давления МН – 2, ОТ – 1. В таблице 2.17 указаны основные характеристики датчика давления.

Рисунок 2.17 – Датчик давления

Таблица 2.5 – Основные характеристики датчика давления

2.8 Выбор задатчика

Для моей системы подходит задающее устройство (ЗУ) Российской компании «Спектран» модели SP – SM. Универсальное задающее устройство SP-SM предназначено для ручного регулирования параметров различных узлов и систем с входными сигналами управления 0 –10 В, 0 –20 мА, 4 –20 мА. ЗУ обеспечивает изменение аналогового сигнала постоянного тока с помощью поворотного задатчика оптоэлектронного типа [18].

Прибор имеет микропроцессорное управление с возможностью задания коэффициента пропорциональности между изменением аналогового сигнала на выходе и количеством оборотов поворотного задатчика. Прибор обеспечивает цифровую индикацию выходного, либо входного аналогового сигнала с программируемым масштабированием. На рисунке 2.18 представлен внешний вид прибора. В таблице 2.6 указаны основных характеристики задающего устройства SP – SM.

Рисунок 2.18 – Внешний вид задающего устройства

Таблица 2.6 – Основные характеристики задающего устройства

2.9 Описание шкафа управления электродвигателями насосной станции гидрозолоудаления

Шкаф управления (ШУ) предназначен для комплексного управления, регулирования, контроля и защиты насосной станции гидрозолоудаления. В ШУ находится электрооборудование для управления работой насосов, электродвигателей и ПЧ, а также устройств защиты. ШУ предназначен для управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором с помощью обратной связи по давлению.

Разработанная система может работать в одном из двух режимов: ручной режим или автоматический режим управления.

Ручной режим подразумевает управление двигателями насосов от ПЧ при помощи человека – дежурного. А именно дежурный с помощью вращения ручки потенциометра, расположенной на панели управления ПЧ, может задавать изменение частоты вращения двигателя насоса. Также на панели управления ПЧ есть возможность наблюдать за изменяемыми параметрами: задание частоты (в Гц). На рисунке 2.19 представлена панель ШУ насосной станции гидрозолоудаления.

Автоматический режим подразумевает только включение и отключение питания насосной станции дежурным. В автоматическом режиме частота вращения насосов задается в зависимости от значения, установленного на задающем устройстве. Сигнал давления воды в трубопроводе обрабатывается микроконтроллером. В целом можно сказать, что при помощи датчика, микроконтроллера и ПЧ осуществляется автоматический режим.

Для увеличения надёжности, экономичности и безопасности работы системы вентиляции предусматривается автоматический режим. Режим ручного управления является вспомогательным и предназначен для целей опробования электрооборудования системы, а также этот режим управления применяется в пусконаладочных работах. Также в случае неисправности преобразователя частоты, будет использоваться данный режим. Регулирование скорости вращения ЭД в ручном режиме не осуществляется.

Подача питания осуществляется при помощи автоматических выключателей, находящихся в ШУ. Включение автоматических выключателей осуществляется в определенном порядке. Сначала включается автомат, защищающий ПЧ. Только потом включается автомат защиты микроконтроллера. Последовательность включения автоматических выключателей путать нельзя. Включение ПЧ, а также системы в автоматический режим подтверждается индикационными лампами.

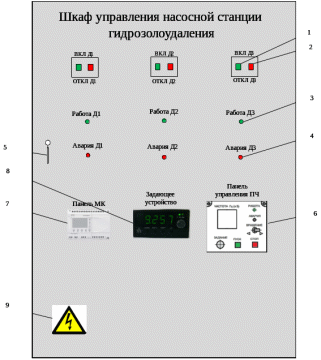

1 – кнопка включения первого двигателя; 2 – кнопка отключения первого двигателя; 3 – индикационная лампа, сигнализирующая работу третьего двигателя; 4 – индикационная лампа, сигнализирующая аварию третьего двигателя; 5 – замок шкафа управления; 6 – выносная панель управления преобразователя частоты; 7 – выносная панель управления микроконтроллера; 8 – выносная панель задающего устройства; 9 – знак электробезопасности.

Рисунок 2.19 – Внешний вид панели ШУ насосной станции гидрозолоудаления

ШУ состоит из следующих частей:

– щит электрический с монтажной панелью, на которой смонтированы элементы и цепи станции управления;

– панель оператора, расположенная на лицевой стороне двери щита;

– панелей управления преобразователями частоты, смонтированными на лицевой стороне двери щита;

– преобразователь частоты;

– входной фильтр;

– датчик давления МН – 2, ОТ – 1;

– панель микроконтроллера, смонтированная на лицевой стороне двери щита;

– панель задающего устройства, смонтированная на лицевой стороне двери щита;

– микроконтроллер Mitsubishi Alpha;

– автоматических выключателей;

– светосигнальной аппаратуры;

– управляющей аппаратуры;

– индикационных приборов.
