Nм=81 человек,

5. Потребное количество плавсредств, необходимых для эвакуации населения из зоны затопления определятся по формуле:

Кпс=T=

4,78необходимо 5 ПТС (плавающий транспортер средний),

где Кпс - количество плавсредств, необходимых для эвакуации населения;

N1 - численность населения, эвакуируемого i-ым плавсредством, чел.

м - количество типов плавсредств, привлекаемых для проведения эвакуации населения;

N2- вместимость i-го вида плавсредств, чел.;

R -продолжительность рейса iплавсредства, ч.;

Т - планируемая продолжительность спасательных работ (эвакуации);

Кт - коэффициент использования плавсредств, Кт=1,2;

Кс - коэффициент времени суток (Кс на ночь равен 1,5);

Кп - коэффициент погодных условий (Кп при плохой погоде равен 1,25)

Учитывая, что плечо подвоза до зоны размещения вместе с погрузкой и выгрузкой составляет 30 минут количество автомобильного транспорта для вывоза населения из угрожаемой зоны составит15 автобусов вместимостью 45 чел.

За счет своевременного оповещения большая часть населения, чьи дома попали в зону подтопления были эвакуированы заранее, в том числе самостоятельно используя личный автотранспорт. Активная фаза наводнения длилась около 6 часов, после чего большая часть населения вернулась в свои дома и приступила к восстановлению домовладений.

3.2 Расчет зоны затопления, вызванного ливневыми дождями в городе Уссурийск

Рассмотрим расчёт зоны затопления, вызванного ливневыми дождями.

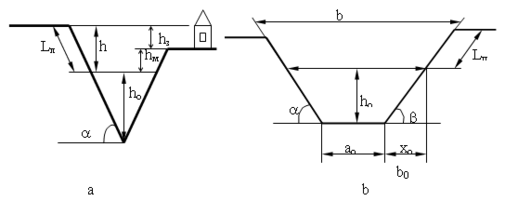

Рис. 1. Схема русла реки: а – треугольное русло: б – трапецеидальное русло.

Исходные данные для расчёта очага поражения при треугольном и трапецеидальном русле реки:

b₀, - ширина реки до паводка, м;

a₀, - ширина дна реки, м;

h₀, - глубина реки до паводка, м/с;

V₀, -скорость течения реки, м/с;

α,β– угол наклона береговой черты:

– треугольное русло,

- трапецеидальное русло,

где ;

J– интенсивность дождя, мм/ч;

F– площадь выпадения осадков, км²;

h_M– высота места, м;

h_з– глубина затопления, м;

M– параметры профиля реки: М=2 ( треугольный), М=1,4 (трапецеидальный).

А. Треугольное русло реки

1. Расход воды до выпадения осадков Q₀, м³/с:

2. расход воды в реке при выпадении осадков и образовании половодья Q_max, м³/с:

или

где S– площадь поперечного сечения потока при прохождении паводка, м²;

V_max– максимальная скорость потока при прохождении паводка, м/с;

J– интенсивность осадков, мм/ч;

F– площадь на которую выпадают осадки, км².

3. Максимальная скорость потока в русле реки , V_maxм/с:

,

где h– высота подъёма воды в реке при прохождении паводка, м.

4. Высота подъёма воды в реке при прохождении паводка , м:

5. Ширина затапливаемой территории при прохождении паводка L_П,L_Лм:

L_П=h/sinα;

L_Л=h/sinβ;

при α=β.

Трапецеидальное русло реки.

В этом случае для оценки ширина затапливаемой территории можно использовать формулы (1), (4), заменив значение глубины реки h₀на соотношение

Формула (7) справедлива при b₀>>a₀,b₀>>h₀, α=β<10-15⁰

После преобразования (5) высота подъёма воды равна

.

6. Максимальная скорость потока затопления V_з , м/с:

где f– параметр смещения объекта от русла реки ( табл. 1).

7. Глубина затопления определяется по соотношению (рис. 1 а.б.)

h₃=h-h_M,

где h_M– высота места объекта ( превышение места объекта над уровнем реки до паводка, т.е. в обычных условиях), м.

Поражающее действие паводка определяется максимальной скоростью потока затопления V₃, и глубиной затопленияh₃, по таблице (2).

Таблица 3.1

Параметры f смещения объекта от русла реки и профиля русла M

Таблица 3.2

Поражающее действие волны затопления и волны прорыва гидротехнического объекта

Примечание. 1. Высота потока выше проезжей части для мостов h=2,85.

2. Течение потока слабое при V₃≤ 0,5 м/с: сильное – 0,5≤V₃≤1 м/с:

быстрое - 1≤ V₃≤2 м/с; очень быстроеV₃>2.

3. При других значениях h₃ иV₃для оценки поражающего действия потока можно использовать соотношениеh₃ V₃=const.

Определим последствие паводка, вызванного ливневыми дождями, на территории зоопарка. На территории зоопарка находятся деревянные сборные дома, 3-этажное кирпичное здание управления зоопарка, кафе. Река проходит вдоль зоопарка. Через реку расположен мост. Интенсивность осадков. -50 мм/ч; площадь выпадения F=150 км²; ширина рекиb₀=100 м, глубинаh₀=2,5 м; скорость теченияV₀=1м/с, русло реки треугольное М=2; угол наклона берега α=β=4,5⁰, высота места h_м=2м.

1. Расход воды до выпадения осадков Q₀, м³/с:

2. Расход воды в реке при выпадении осадков и образовании половодья Q_max, м³/с:

3. Высота подъёма воды в реке при прохождении паводка , м:

4. Ширина затапливаемой территории при прохождении паводка L_П, м:

L_П=4,85/0,07;

5. Максимальная скорость потока в русле реки , V_maxм/с:

=2,10

6.Максимальная скорость потока затопления

V₃=2,1×f=2,1×0,96=2

По таблице 3.1 при h₃/h=0,6M=2 находим f=0,96.

7. Поражающее действие паводка оцениваем по таблице 3.2

При значениях h₃=2,85 м.V₃=2 м/с кирпичные дома (здание управления и кафе) и мост получат средние повреждения, сборные дома будут разрушены полностью.

Для уменьшения потерь и предотвращения ущерба от паводка необходимо поставить дамбу высотой 2,5-3 м на правом берегу реки.

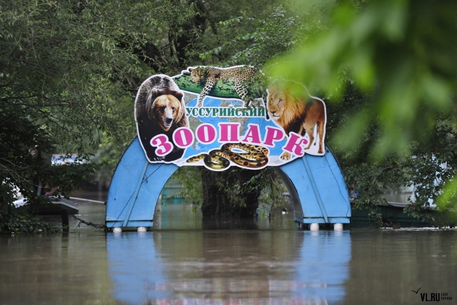

Рис.14 Зоопарк

Рис. 15 Кафе у зоопарка

1. РАЗРАБОТКА МЕРОПРИЯТИЙ ПО ПРЕДУПРЕЖДЕНИЮ И СМЯГЧЕНИЮ ПОСЛЕДСТВИЙ НАВОДНЕНИЙ

1. Предупредительные меры и смягчение последствий наводнений

Для того, чтобы минимизировать негативные последствия наводнений необходима совместная работа органов исполнительной власти, органов местного самоуправления и органов управления РСЧС, специальных сил. Совместная деятельность предполагает мероприятия по предупреждению наводнений и минимизации их последствий. Данная работа включает:

1. контроль за состоянием органов метеослужбы на реках и водоёмах территории и разработку мер по их укреплению и совершенствованию;

2. внедрение, совершенствование и достижение функционирования системы непрерывного наблюдения за гидрологической обстановкой на реках и водоёмах, заблаговременного и оперативного предупреждения об опасности наводнения; прогнозирование возможной обстановки при ожидаемом наводнении и оповещение о результатах прогноза органов власти, организаций, аварийно-технических служб;

3. подготовка к проведению мероприятий по эвакуации населения и материальных ценностей из зон возможного затопления (уточнение расчёта сил и средств, организация взаимодействия с воинскими частями, проведение тренировок по действиям в случае наводнения) и заблаговременное её проведение при угрозе затопления;

4. укрепление берегозащитных сооружений, подсыпка дамб, плотин и других гидротехнических сооружений в целях предотвращения аварий гидродинамического характера; контроль за работой водохранилищ по принятию паводковых вод и регулированию стока;

5. подготовка к аварийному отводу паводковых вод, дноуглубительные и русловыпрямительные работы на речных перекатах и отмелях с целью противодействия образованию ледяных заторов и зажоров (особенно на реках северо-запада России и Сибири, текущих с юга на север);

6. обследование и укрепление мостов, подготовка материалов и средств к их восстановлению. Планирование и подготовка к наведению временных переправ с использованием переправочных средств, имеющихся на местах;

7. подготовительные работы по оказанию медицинской помощи пострадавшим людям, по первоочередному жизнеобеспечению, а также по защите сельскохозяйственных животных при угрозе наводнения и при наводнении; проведение мероприятий по укреплению железных и автомобильных дорог, попадающих в зоны возможного затопления;

8. подготовка временных объездных путей;

9. создание запасов средств для ликвидации последствий наводнения; подготовка к восстановлению повреждённых наводнением систем водо-, тепло-, энергоснабжения и связи, разрушенных или повреждённых дорог;

10. ослабление ледяного покрова, предотвращение образования заторов и зажоров, борьба с заторами и зажорами.

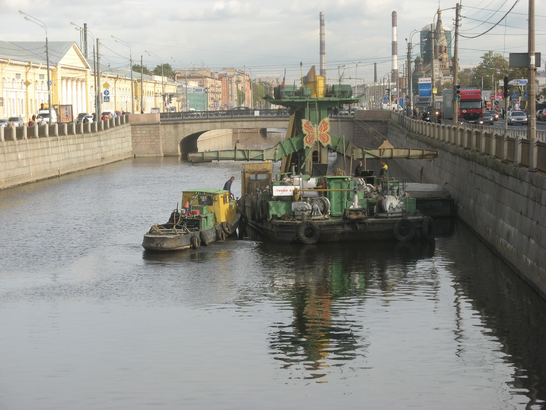

Рис.16Дноуглубительные работы
