, (5.1)

где К_с - коэффициент спроса установленной мощности; Р_н – установленная мощность, кВт.

Реактивная составляющая расчетной мощности собственных нужд определяется по формуле, кВАр:

, (5.2)

где .

Расчетная мощность собственных нужд определяется по формуле, кВА:

, (5.3)

За расчетную принимаем мощность в зимнее время.

Расчетная мощность трансформатора собственных нужд для подстанций с дежурством вычисляется по формуле:

, (5.4)

Установленные два трансформатора собственных нужд типа ТМГ11-250/35-У1 и ТМГ-СЭЩ-250/10-11УХЛ с номинальной мощностью 250 кВА прошли проверку по нагрузке.

5.2 Оперативный ток

Оперативный ток — постоянный 220 В.

Источником постоянного тока на подстанции является щит постоянного тока (ЩПТ). ЩПТ состоит из двух секций соединенных между собой выключателем-разъединителем (выполнено секционирование). На ЩПТ установлены коммутационные аппараты и устройства.

Распределительное устройство ЩПТ имеет одиночную секционированную систему шин, выполнено из панелей с выключателями-разъединителями (вводной) и предохранителей на отходящих фидерах.

В ОПУ (оперативный пункт управления) установлена в качестве АКБ – аккумуляторная батарея типа 4 OPzS 200 от завода изготовителя «HOPPECKE», которая состоит из 110 элементов. Емкость батареи — 200Ач.

5.2.1 Расчет нагрузок постоянного оперативного тока

Потребителей постоянного оперативного тока можно разделить на 3 группы:

1. Постоянно включенная нагрузка – аппараты устройств управления, автоматики и сигнализации, постоянно обтекаемые током. В качестве постоянной нагрузки являются устройства РЗА, ПА, телемеханики. Результаты расчета постоянно включенной нагрузки сведены в таблицу 5.1.

2. Временная нагрузка — нагрузки, которые подключаются к питанию от АБ при исчезновении на ПС переменного тока. Временно включенная нагрузка (аварийное освещение) составляет 8,1 А.

3. Кратковременная (толчковая) нагрузка создается токами включения и отключения приводов выключателей 220 кВ, 110 кВ и 35 кВ. Характеристики существующих выключателей и устанавливаемые по проекту, приведены в таблицу 5.2.

Длительность аварийного режима, в соответствии с СТО 56947007-29.240.10.028-2009, должна составлять не менее 2 часов.

Для определения наибольшей толчковой нагрузки рассматриваются различные аварийные режимы работы ПС, для дальнейшего расчета выбирается режим, имеющий наибольшее значение толчковой нагрузки.

Таблица 5. 1 — Расчет нагрузок постоянного оперативного тока

Таблица 5.2— Технические характеристики выключателей

Наибольшая толчковая нагрузка создается токами включения выключателя 220 кВ и составляет 157,5 А.

Суммарная нагрузка (в режиме срабатывания):

, (5.5)

.

5.2.2 Расчет емкости аккумуляторной батареи

Расчет емкости АБ выполняется по разрядным таблицам для максимального значения тока нагрузки и эквивалентного времени аварийного режима в соответствии с формулой:

(5.6)

где - приведенный установившийся ток аварийного режима, А; - температурный коэффициент емкости, зависящий от минимально возможной температуры в аккумуляторном помещении (при температуре 20°С принимается равным 1); 0,8 — коэффициент емкости батареи в конце срока службы (80% от номинальной); - время аварийного режима (120 мин); - максимальный суммарный ток, А.

.

Из разрядных характеристик для аккумуляторного элемента 4 OPzS 200 следует, что элемент разрядится до 1,8 В при токе 157,5 А и окружающей температуре + 20°С за 25 минут.

Существующая на подстанции аккумуляторная батарея обеспечивает надежное снабжение постоянным током в течение 2 часов.

Установленная АБ типа 4 OPzS 200 с номинальной емкостью от завода изготовителя «HOPPECKE» , которая представлена на рисунке 5.3, прошла проверку по максимальному значению тока собственных нужд. Техническая характеристика отображена в таблице 5.3.

Таблица 5.3 – Техническая характеристика АБ типа 4 OPzS 200

5.2.3 Расчет зарядно-выпрямительного устройства

Номинальный ток зарядного устройства рассчитывается как сумма тока нагрузки в нормальном режиме и тока 10-и часового разряда батареи:

(5.7)

В качестве ЗПУ выбран ВАЗП-МТ 40.220. Это современное выпрямительное высокочастотное устройство модульного типа обеспечивающее стабилизированное выпрямительное напряжение до 230 В при токе до 40 А и мощности до 20,8 кВт.

6 РАСЧЕТ МАКСИМАЛЬНЫХ РАБОЧИХ ТОКОВ

Методика расчета согласно [10]. Расчет максимальных рабочих токов основных присоединений подстанции производится на основании номинальных параметров оборудования.

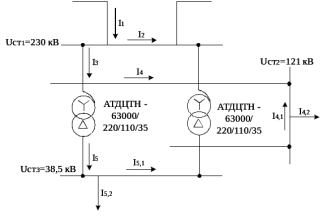

Для того что бы рассчитать рабочие токи, необходимо составить схему основных присоединений подстанции с указанием рабочих токов и их направлениями. Расчетная схема представлена на рисунке 6.1.

Рисунок 6.1 – Схема для расчета максимальных

рабочих токов основных присоединений подстанции

Максимальный рабочий ток питающих вводов подстанции определяется по формуле:

, (6.1)

где =1,5÷2 - коэффициент, учитывающий транзит энергии через шины подстанции (принимаем 1,75) [9], – номинальная мощность автотрансформатора, ВА; – количество автотрансформаторов установленных на подстанции; – номинальное напряжение на вводе подстанции.

Максимальный рабочий ток сборных шин вторичного напряжения:

, (6.2)

где =0,5÷0,7 -коэффициент распределения нагрузки по шинам вторичного напряжения (принимаем 0,5 - при числе присоединений пять и более; 0,7 при меньшем числе присоединений). [9];

Определим максимальный рабочий ток на вводе автотрансформатора:

, (6.3)

где =1,4÷1,5 – коэффициент допустимой перегрузки автотрансформатора (принимаем 1,4) [10];

Максимальный рабочий ток на линии с шунтирующим реактором:

, (6.4)

Результаты расчетов представлены в приложении Б.

7 ВЫБОР И ПРОВЕРКА ОБОРУДОВАНИЯ ПОДСТАНЦИИ

Согласно [1] оборудование подстанции выбирается по номинальному напряжению, по максимальному длительному току присоединений, по отключающей способности стойкости к токам короткого замыкания, при работе в нормальном режиме и в режиме аварийных перегрузок .

7.1 Выбор и проверка выключателей

На подстанции «Князе-Волконка» в настоящее время установлены элегазовые выключатели. Элегазовый выключатель – высоковольтный выключатель, в котором в качестве среды для гашения дуги используется элегаз (шестифтористая сера, SF6). Элегазовые выключатели на сегодняшний день являются одними из самых современных типов высоковольтных выключателей.

Основные преимущества элегазовых выключателей:

• быстродействие и пригодность для работы в любом цикле АПВ;

• высокая отключающая способность при особо тяжёлых условиях отключения (отключение неудалённых коротких замыканий и др.);

• надёжное отключение ёмкостных токов холостых линий;

• малый износ дугогасительных контактов;

• лёгкий доступ к дугогасителям и простота их ревизии;

• относительно малый вес (с баковыми масляными выключателями);

• взрыво- и пожаробезопасность;

Выбор и методику расчета произведем по [5]. При выборе выключателей его паспортные параметры сравниваются с расчетными условиями работы. Выбору и проверке подлежат выключатели для всех распределительных устройств и присоединений с учетом наиболее тяжелого режима их работы.

Выбор выключателей производится по следующим параметрам:
