Продолжение таблицы 3.6

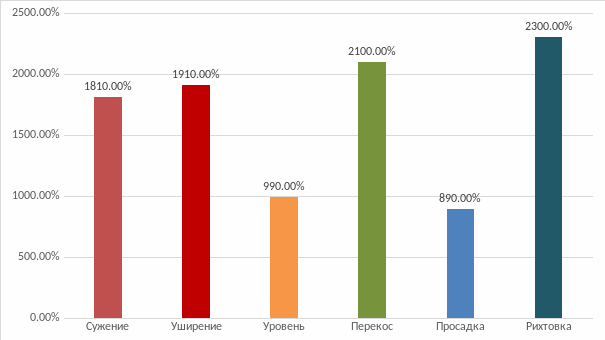

Рисунок 3.3 Процентное соотношение неисправностей по видам за 2016 год

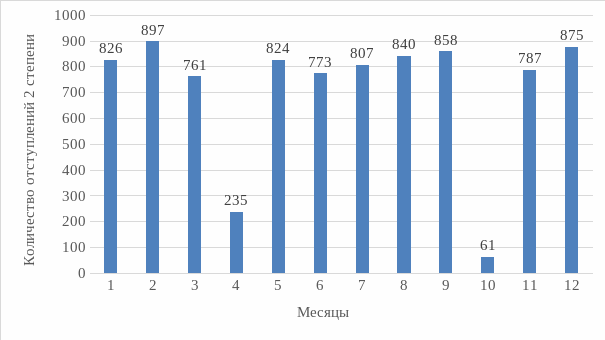

Рисунок 3.4 Количество отступлений 2 степени по месяцам в 2016 году

Проанализировав данные, представленные в таблицах 3.1 и 3.2, а также приведенные рисунки, видно, что наиболее неблагоприятным по количеству отступлений в состоянии пути, является июль месяц (807 отступления: перекосы, просадки, рихтовка, уширение), август (840 отступлений: рихтовка, перекосы, уширение, просадка), и сентябрь (858 отступлений: рихтовка, перекосы, уширение, просадка).

Таблица 3.7 Оценка и балльность по околоткам за 2016 год

Околотки 2016 г., месяцы	ПД 1	ПД 2	ПД 3	ПД 4	ПД 5	ПД 6	ПД 7	ПД 8
январь	Отл. 15	Отл. 25	Отл. 22	Хор. 67	Хор. 40	Хор. 43	Хор. 41	Хор. 37
февраль	Хор. 35	Отл. 25	Отл. 15	Удовл. 81	Хор. 52	Хор. 54	Отл. 25	Хор. 43
март	Отл. 18	Хор. 35	Отл. 13	Хор. 59	Хор. 32	Отл. 24	Хор. 26	Хор. 37
апрель	-	-	-	-	Удовл. 124	Хор. 36	Хор. 72	Хор. 34
май	Хор. 39	Хор. 37	Отл. 18	Хор. 73	Хор. 32	Хор. 37	Хор. 41	Хор. 33
июнь	Хор. 48	Хор. 71	Отл. 19	Хор. 58	Хор. 45	Хор. 32	Хор. 35	Отл. 18
июль	Хор. 50	Хор. 29	Хор. 26	Хор. 60	Хор. 66	Хор. 32	Хор. 34	Отл. 25
август	Хор. 43	Хор. 67	Отл. 19	Хор. 53	Хор. 51	Отл. 25	Хор. 31	Отл. 19
сентябрь	Отл. 25	Хор. 68	Хор. 29	Хор. 77	Хор. 31	Хор. 32	Хор. 28	Отл. 24
октябрь	-	-	-	-	Удовл. 124	Отл. 23	Хор. 40	-
ноябрь	Отл. 18	Хор. 35	Отл. 22	Хор. 78	Хор. 50	Хор. 35	Хор. 32	Хор. 33
декабрь	Отл. 16	Хор. 42	Отл. 23	Удовл. 87	Отл. 18	Хор. 62	Хор. 32	Хор. 42

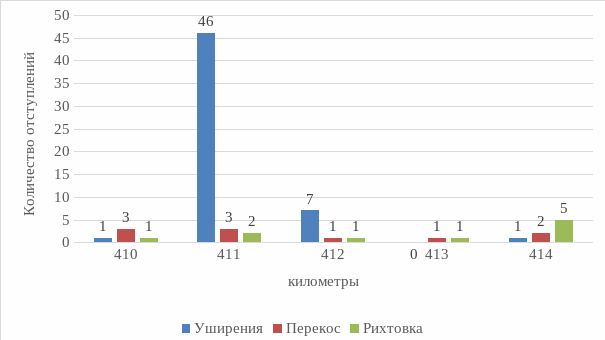

Рисунок 3.5 Количество отступлений за июль на 410-414 км в 2016 году. Направление Пивань - Совгавань

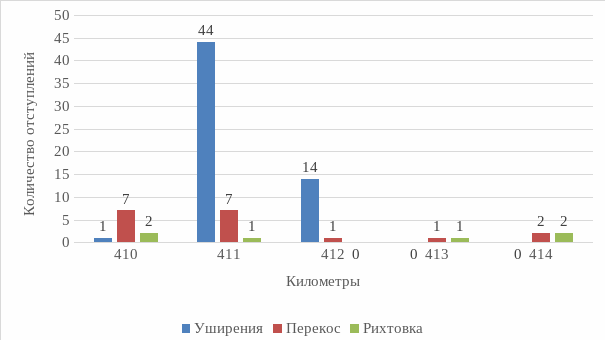

Рисунок 3.6 Количество отступлений за август на 410-414 км в 2016 году. Направление Пивань - Совгавань

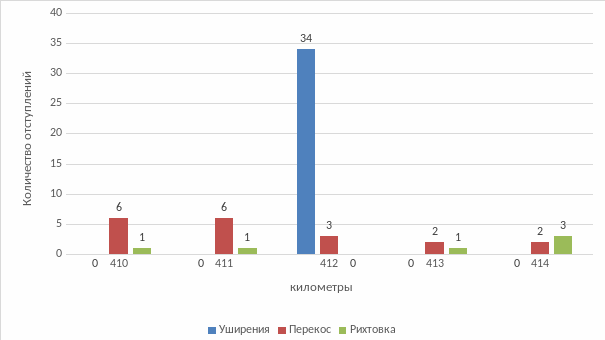

Рисунок 3.7 Количество отступлений за сентябрь на 410-414 км в 2016 году. Направление Пивань - Совгавань

Вывод: Была проанализирована балльность и оценка состояния пути по околоткам за 2016 год. Наихудшим околотком по состоянию пути является ПД-4. Проанализировав по ПУ 32 (по ведомостям прохода вагона путеизмерителя) по всем видам отступлениям за год: просадке, рихтовке, перекосам, наибольшее количество отступлений наблюдается в месяцах: июле, августе и сентябре. По этим видам отступлений для июля, августа и сентября для 410-414 км пути околотка номер 4 были построены диаграммы. Из них видно, что наихудшее состояние пути на 411-412 км. Для этих километров, в последующем разделе дипломной работы разрабатываю технологический процесс планово-предупредительного ремонта пути.
