Рисунок 7.1. Самостоятельное спасение людей при пожаре с использованием подручных средств
В качестве аварийных выходов могут использоваться выходы, не отвечающие требованиям, предъявляемым к эвакуационным. К аварийным выходам могут относиться: выход на открытый балкон или лоджию с глухим простенком не менее 1,2 м от торца балкона (лоджии) до оконного проема (остекленной двери) или не менее 1,6 м между остекленными проемами, выходящими на балкон (лоджию); выход на открытый переход шириной не менее 0,6 м, ведущий в смежную секцию здания класса Ф.1.3 или в смежный пожарный отсек через пожарную зону; выход на балкон или лоджию, оборудованные наружной лестницей, поэтажно соединяющей балконы или лоджии; выход на кровлю здания через окно, дверь или люк.
При оснащении фасадов зданий подъемными устройствами для ремонта и очистки фасадов указанные устройства должны рассчитываться на использование пожарными подразделениями, в том числе для спасения людей. На стадии проектирования высотных зданий должна быть также рассмотрена возможность использования вертолетов для спасения людей.
Рисунок 7.2 Один из вариантов индивидуального спасательного
устройства для спуска из оконных проемов, балконов и
лоджий зданий при ЧС с высоты до 100 метров
Основные проблемы применения переносных лестниц (веревочных, складных, приставных) состоят в том, что они ограничены по высоте применения, ибо это и небезопасно (человек ничем не застрахован и опускается за счет своей мускульной силы), и неподъемно для человека при большой длине лестницы (суммарная масса двух прочных тетив или канатов и перекладин между ними). Это относится и к приставным лестницам. Складная спиральная лестница в этом отношении существенно более совершенна, но она также не защищает от воздействия продуктов горения и достаточно громоздка для спуска, даже с 5-го этажа.
Разнообразные канатно-спускные устройства (УКС) состоят из каната и тормозного механизма и предназначены для спасания людей и самоспасения пожарных с высотных уровней объектов. Порядок применения всех УКС на первый взгляд достаточно прост. Необходимо закрепить трос спасательного устройства в помещении, надеть спасательную амуницию, вылезти в окно и спуститься вниз. Но канат должен быть надежно закреплен, найти необходимое место закрепления в условиях стресса непросто. Дополнительные проблемы могут быть связаны и с тем, что выбранная для закрепления конструкция может быть не несущей, и соответственно, может не выдержать необходимую массу эвакуирующихся людей. Поскольку на высотных этажах зданий окна выполняются не открывающимися, то использование УКС сопряжено с выдавливанием стекол, что травмоопасно как для эвакуирующихся, так и для тех, кто находится ниже. Для рассматриваемой нами категории людей применение УКС затруднительно, если и вообще возможно.
INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17948.jpg" \* MERGEFORMATINET

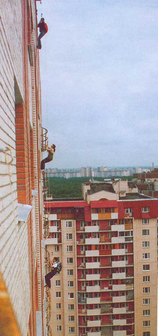

Рисунок 7.3 Эвакуация людей с помощью
канатно-спускового устройства
Прыжковые или спасательные средства свободного падения нуждаются в свободной площадке для их развертывания бойцами-спасателями. Кроме того, существуют требования по определенной точности прыжка спасающегося человека, ибо «второй попытки» совершить не дается. При этом сам процесс спасения полностью зависит от работы спасателей. Такие устройства неприменимы для высотных зданий.
INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://dailyold.sec.ru/pimg/00017755/img17755_17949.jpg" \* MERGEFORMATINET

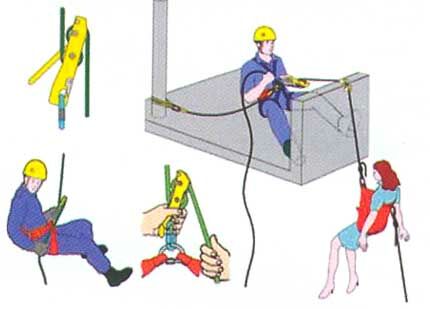

Рисунок 7.4 Другая разновидность УКС
Надувное аэродинамическое устройство «Волан»
НИЦ им. Г.Н. Бабакина предлагает аэродинамическое надувное устройство, разработанное еще в советское время для спускаемого на планету Венера космического аппарата. Это устройство (система «Спасатель», либо «Волан») весит 30 кг и состоит из надувного тормозного устройства (НТУ) и баллона со сжатым воздухом. В надутом состоянии НТУ имеет вид бублика, середина которого затянута сеткой, а по центру расположена надувная платформа для размещения груза. Поскольку коэффициент лобового сопротивления таких разных по форме тел (парашют - купол вверх, «Волан» — купол вниз) отличается более чем на 30%, то НТУ имеет еще большие поперечные размеры, чем парашют. Кроме того, парашютист при характерной скорости приземления 4-6 м/с обязательно приземляется на две подогнутых ноги, иначе он получает травму. При спуске на «Волане» при той же скорости человек приземляется спиной с печальными последствиями. В процессе наддува НТУ стаскивает человека с подоконника. Минимальная высота падения в процессе наддува, по заявлению разработчиков, всего 5 м. Однако при одновременной массовой эвакуации падающие «Воланы» внизу дома могут нанести травмы как уже приземлившимся, так и спускающимся людям и заблокировать действия пожарных и других специальных подразделений. Вопросы стоимости «Спасателя», проблемы безусловной необходимости периодического контроля и даже замены баллонов высокого давления не требует обсуждения. Поэтому такого рода спасательные устройства не могут быть применены для рассматриваемой категории людей.

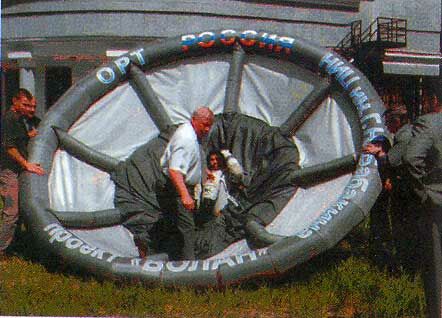

Рисунок 7.5 Надувное тормозное устройство “Волан”
Принцип работы рукавного спускного устройства (РСУ) основан на создании достаточной силы трения за счет обжатия эластичной тканью движущегося в рукаве тела. Спасательный рукав состоит из двух слоев: прочного, широкого и нерастяжимого внутреннего и наружного эластичного в поперечном направлении, который может дополняться теплоотражающей оболочкой. Скорость спуска управляется разведением локтей и коленей, ее значение составляет 1-3 м/с. Операторы, находящиеся на земле, при необходимости могут управлять скоростью и траекторией спуска людей путем закручивания рукава или оттягивания его нижнего конца в сторону. РСУ может быть размещено как снаружи, так и внутри здания с входом с одного или нескольких уровней одновременно. Материал рукава хранится в сложенном виде внутри контейнера (капсулы), установленного на стационарной поворотной площадке и, при необходимости, развертывается подготовленными людьми. Автоподъемники (АП) и автолестницы (АЛ), укомплектованные площадками для крепления, оснащаются секционными рукавами, позволяющими спасать людей в зоне досягаемости. Контроль над техническим состоянием РСУ, проведение своевременных мероприятий по закупке и замене состарившегося за 4-5 лет материала рукава маловероятен в жилом здании.

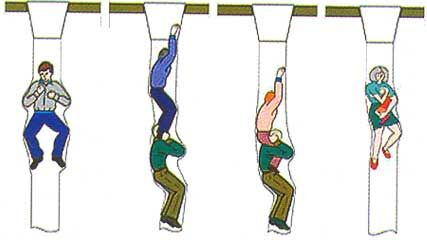

Рисунок 7.6 РСУ или спасательный рукав
Также крайне сложно обеспечить организованный доступ потока спасающихся людей к устройству и одновременно защитить РСУ от вандализма в период длительного хранения. Поэтому применение РСУ в жилых высотных зданиях практически невозможно. По понятным причинам невозможно применение РСУ для людей с ограниченными двигательными возможностями. Также устройство предъявляет дополнительные требования к фасаду здания: отсутствие наружных теле- и радиоантенн, блоков установок кондиционирования воздуха и других выступающих элементов. Кроме того, ветровые потоки в городе, где дома как бы создают аэродинамические трубы, определяет реальную высоту применения не более 30-50 м. Применение РСУ может быть эффективно в гостиничных комплексах, административных и офисных зданиях с единой организацией всех работ по эксплуатации, а также с организованным процессом эвакуации.
8 Лифты для пожарных
Постановление Правительства Российской Федерации от 2 октября 2009 г. № 782 “Об утверждении технического регламента о безопасности лифтов”.
1) Двери шахт лифта для пожарных должны иметь предел огнестойкости не ниже EI60.
При расположении лифта для пожарных в общей шахте с другими пассажирскими лифтами предел огнестойкости дверей шахт этих пассажирских лифтов должен быть не ниже EI60.
2) Ширина дверного проема кабины и шахты лифта для пожарных должна быть не менее 800 мм.
3) Кабина лифта для пожарных, обеспечивающая транспортировку спасаемых людей на носилках или кроватях, должна иметь пол с размерами не менее 1100 мм ´ 2100 мм.
4) Скорость перемещения кабины лифта в м/с должна быть не менее величины, определяемой по формуле Н/60, где Н - высота подъема кабины в метрах.
5) Грузоподъемность лифта для пожарных должна быть не менее:
630 кг - для жилых зданий;
1000 кг - для общественных и производственных зданий.
6) В крыше кабины лифта для пожарных должен быть оборудован люк размером в свету не менее 0,4 м ´ 0,5 м для лифтов грузоподъемностью 630 кг и не менее 0,5 м - 0,7 м для лифтов грузоподъемностью 1000 кг и более.
9 Предложения по повышению уровня обеспечения пожарной безопасности подземного гаража
Существующие средства пожарной сигнализации не тушат пожар, а только извещают о его возникновении. В этом случае эффективность тушения возникающего пожара будет зависеть от времени прибытия пожарных к месту пожара и скорости распространения пожара за это время. При существующих заторах автотранспорта на дорогах и вблизи горящих зданий или бездорожья в случае возникновения пожара в удаленном от пожарных частей поселке сигнализация становится неэффективной. Подтверждением этому являются трагические случаи, произошедшие во Владивостоке и Краснодарском крае. Повсеместное использование сложных стационарных автоматических систем пожаротушения невозможно из-за их высокой стоимости. Поэтому для предотвращения очагов пожара наиболее целесообразным является использование на защищаемых объектах недорогих, автономных (независимых от внешних источников энергии) модульных средств пожаротушения.
9.1 Преимущества порошковых средств пожаротушения
Среди существующих средств пожаротушения - водных, пенных, газовых, аэрозольных и порошковых - порошковые имеют ряд принципиально важных преимуществ. Они универсальны, имеют высокую эффективность и невысокую стоимость. В отличие от систем объемного пожаротушения (газового, аэрозольного) для них не требуется обеспечение условий герметичности защищаемых объектов и трубной разводки для подачи внутрь защищаемого объекта огнетушащего порошка, а в отличие от водных и пенных они имеют значительно более широкий диапазон температурного использования (особенно в области низких температур) и длительный срок эксплуатации. При этом они не причиняют значительного ущерба для окружающих предметов, не содержат в своем составе токсичных веществ и могут использоваться практически на любых объектах.
Поэтому именно порошковые огнетушители являются наиболее распространенным средством тушения очагов пожара и составляют свыше 80% от всех выпускаемых в мире огнетушителей.
Модули порошкового пожаротушения (МПП), разработанные за рубежом, имеют низкую эффективность. Так, например, китайский 4-х литровый модуль тушит очаг пожара на площади 4 кв.м, южнокорейский 4-х литровый - 10 кв.м, индийский 6-ти литровый - 3 кв.м. Это совершенно не согласуется с общим представлением о высокой потенциальной эффективности порошковых огнетушащих веществ. Анализ причин низкой эффективности зарубежных модулей показал, что структура газопорошковой струи вытекающей из них не обеспечивает необходимую высокую концентрацию порошка, большой напор и скорость газопорошкового потока, которые необходимы для его проникновения к горящей поверхности через восходящие турбулентные потоки продуктов горения, возникающих при пожаре.
Практически все выпускаемые за рубежом модули являются изделиями закачного типа, в которых для исключения утечки газа при хранении устанавливается уровень рабочего давления равный 8-12 атмосфер, а выходные отверстия, предназначенные для истечения из них огнетушащего порошка, имеют небольшие сечения. Увеличение давления газа и сечений выходных отверстий сопряжено со значительным усложнением конструкции модулей и соответственно с их удорожанием. Соответственно, такие изделия имеют расходные характеристики огнетушащего порошка недостаточные для эффективного тушения очагов пожара.
