2) Проектом предусмотрена установка приемно-контрольных приборов “Сигнал-20П”, пульта управления “С2000М”, пультов управления “С2000-ПУ”, блоков сигнально-пусковых “С2000-СП1”, преобразователей интерфейсов “С2000-ПИ”, источников бесперебойного питания “Скат-1200И7”. Приборы разместить в комнате поста охраны гаража (отм. -4.350) на щите ГВЛ на высоте 1,6 м. от пола, по периметру автостоянки – в слаботочных щитах на высоте 2м. от пола, учитывая расположение сантехнических коммуникаций.
3) Пожарная сигнализация гаража выполняется установкой пожарных тепловых извещателей “ИП 103-3-А2-1М”, извещателей пламени “Пульсар 1-01С” и ручных пожарных извещателей “ИПР-3СУ”, а также дымовых пожарных извещателей “ИП 212-3СУ”. Установку произвести по месту в зависимости от расположения светильников, кабельных и строительных конструкций.
4) Проектом предусмотрена организация противопожарной защиты системой порошкового тушения пожара с применением модулей порошкового пожаротушения “Тунгус-6И”.
Управление модулями осуществляется через контрольно-пусковые блоки “С2000-КПБ”. Система пожаротушения предназначена для:
- защиты одного направления пожаротушения;
- управления звуковыми и световыми оповещателями;
- управления отключения вентиляционных систем;
- прием команд и выдачи тревожных извещений по интерфейсу RS-485 на пульт контроля и управления “С2000М”;
-приема извещений от:
a) датчиков состояния дверей охранных извещателей “ИО 102-2” и “ИО102-20”;
б) блоков контрольно-пусковых “С2000-КПБ”.
В проекте предусмотрено:
- пожарная сигнализация на отм. -3,350 выполнена 6 зонами, на отм. -7,350 выполнена 7 зонами. Каждая зона контролируется двумя шлейфами сигнализации. Автоматический запуск установок пожаротушения формируется от двух пожарных извещателей, установленных в разных шлейфах;
- дистанционный пуск установок автоматического пожаротушения осуществляется с пультов управления “С2000-ПУ”, установленных в комнате охраны (на один пульт – две зоны). 1 и 2 кнопки прибора – на шлейфы пожарной сигнализации; 3я кнопка - блокировка автоматической сработки пожаротушения (выполнить в разрыв электропитания “С2000-КПБ” на запуск порошковых модулей);
- автоматический контроль электрических цепей управления пусковыми устройствами и цепей пусковых устройств на обрыв, а также контроль исправности цепей световых и звуковых оповещателей;
- задержку выпуска огнетушащего вещества (после подачи светового и звукового оповещения о пожаре) при автоматическом и дистанционном пуске на время, необходимое для эвакуации людей, остановки вентиляционного оборудования, закрытия воздушных заслонок и т.д., но не менее чем на 30 секунд;
- включение/отключение режима автоматического запуска системы пожаротушения при помощи пультов управления “С2000-ПУ”;
- отключение автоматического и дистанционного пуска установок при открывании дверей и ворот в защищаемое помещение предусмотрены извещатели магнитно-контактные “ИО 102-2” и “ИО 102-20”.
Световая индикация выполнена подключением от блока контрольно-пускового “С2000-КПБ”, разводка внутри защищаемого помещения выполнена установкой над дверями и воротами световых табло “Выход”,” Порошок! Уходи!”, снаружи защищаемого помещения” Порошок! НЕ входи”,” Автоматика отключена”, и” Свирель-2”. Прибор “С2000-КПБ” запрограммирован на сработку от пожарной сигнализации, без задержки по времени.
5) В соответствии с СП 3.13130.2009 «Система оповещения и управления эвакуацией людей о пожаре». Для оповещения людей о пожаре предусмотрена установка системы речевого оповещения “Орфей”, состоящей из блока речевого оповещения и звуковых колонок с динамическими громкоговорителями (установить на стене по периметру автостоянки на высоте не ниже 2,3м. от пола), и включающаяся от командного импульса, формируемого автоматической установкой пожарной сигнализации.
6) Электропитание приборов выполняется от сети переменного тока напряжением 220В (см. раздел ЭО). Предусмотрены источники бесперебойного питания “Скат-1200И7”, обеспечивающие работу системы пожарной сигнализации в течение 24 часов после попадания сетевого питания.
7) Проектом предусматривается:
- Управление дымоудалением
- Отключение вентиляции при пожаре
- Управление пожарным затвором
- Сигнализация выброса СО
Проектом предусматривается управление дымоудалением.
-
Управление системой дымоудаления ВД1, ВД2:
- дистанционное с силовых шкафов управления ВД1-ШКП, ВД2-ШКП
- автоматическое включение при пожаре с выдержкой времени на открытие клапанов дымоудаления.
- дистанционное со щита приборов ЩП, установленного в помещении охраны
- дистанционное кнопкой, установленной у эвакуационного выхода
2) Управление клапанами дымоудаления систем дымоудаления ВД1, ВД2:
- дистанционное, кнопкой, установленной у эвакуационного выхода;
- автоматическое (открытие при пожаре)
- дистанционное со щита приборов ЩП, установленного в помещении охраны
- дистанционное кнопкой, установленной у эвакуационного выхода
3) Управление огнезадерживающими клапанами:
- автоматическое (закрытие при пожаре)
- дистанционное со щита приборов ЩП, установленного в помещении охраны
- дистанционное кнопкой, установленной у эвакуационного выхода
Сети выполняются кабелями КВВГнг-FRLS, КВВГЭнг-FRLS
Шлейфы сигнализации выполнить кабелем КПСЭ нг-FRLS-1x2x0,75
Слаботочные кабели при прокладке отделить от силовых и контрольных цепей (380В и 220В).
Проектом предусматривается отключение при пожаре питание щита вентиляции ЩВ
Проектом предусматривается управление пожарным затвором на обводной линии водомерного узла:
- местное с ящика управления У-Я
- дистанционное (открытие от кнопок у пожарных кранов)
- автоматическое открытие при срабатывании пожарной сигнализации в жилом доме
- сигнализация открытия на пожарном посту
Проектом предусматривается Сигнализация выброса СО (автостоянка не отапливаемая):
установка блока питания и сигнализации БПС-3-И (в помещении охраны) и датчиков СТГ-3-И для холодильных помещений (в помещении автостоянки)
Для блокирования и ограничения распространения продуктов горения по путям эвакуации людей в здании проектом предусмотрены системы вытяжной противодымной вентиляции.
Системы дымоудаления из подземной автопарковки ВД1, ВД2. Вентиляторы систем ВД1, ВД2 расположены на кровле подземной автопарковки на высоте 3,0 м. Для защиты от доступа посторонних лиц предусмотрены ограждения.
Воздуховод системы вытяжной противодымной вентиляции, прокладываемый внутри шахты дымоудаления, выполнить класса П из кровельной стали по ГОСТ 19903-74* толщиной 2 мм на сварке сплошным швом.
Управление исполнительными элементами оборудования противодымной вентиляции осуществляется в автоматическом (от автоматической пожарной сигнализации) и дистанционном (от кнопок, установленных в пожарных шкафах).
Управляемое совместное действие систем регламентируется в зависимости от реальных пожароопасных ситуаций, определяемых местом возникновения пожара в здании. Заданная последовательность систем обеспечивает опережающее включение вытяжной противодымной вентиляции от 20 сек до 30 сек относительно момента запуска приточной противодымной вентиляции. При этом системы приточно-вытяжной вентиляции отключаются автоматически.
С целью предотвращения распространения дыма на воздуховодах систем вентиляции предусмотрена установка огнезадерживающих клапанов.
Проектом предусмотрено устройство пожарных кранов. На вводе водопровода предусмотрен затвор с электроприводом, открытие предусмотрено дистанционно от кнопок, установленных у пожарных кранов. Установка внутренних пожарных кранов предусматривается в шкафах стандартного образца. В пожарных шкафах размещены ручные огнетушители.
Требования пожарной безопасности к электроустановкам зданий, сооружений и строений. ФЗ № 123 Статья 82.
1) Электрооборудование объекта соответствует требованиям пожарной безопасности и классам помещений по пожарной опасности.
В отношении надежности электроснабжения электроприемники систем противопожарной защиты (СПЗ) относятся к первой категории.
2) Кабельные линии систем противопожарной защиты сохраняют работоспособность в условиях пожара в течении времени, необходимого для полной эвакуации людей в безопасную зону. Для этого электроснабжение электроприемников СПЗ выполнено кабелями ВВГнг-FRLS (не распространяющими горение, с низким дымо – и газовыделением, огнестойкими).
3) Кабельные линии СПЗ прокладываются на отдельных лотках.
4) Разводка кабелей от поэтажных распределительных щитков до помещений осуществляются в каналах из негорючих строительных конструкций, соответствующих требованиям пожарной безопасности.
5) Каналы для прокладки кабелей имеют защиту от распространения пожара. В местах прохождения кабельных каналов, коробов, кабелей через строительные конструкции с нормируемым пределом огнестойкости не ниже предела огнестойкости данных конструкций.
6) Все предусмотренные проектом кабели не распространяют горение.
7) На путях эвакуации проектом предусмотрено эвакуационное освещение. Электропитание эвакуационного освещения выполняется независимым от питания рабочего освещения и осуществляется от щита АВР и источника бесперебойного питания.
Световые указатели направления движения и “Выход” снабжены автономным источником питания. Ресурс работы автономного источника питания рассчитан на время эвакуации людей.
4 Противодымная защита
Противодымная защита высотных зданий устраивается для обеспечения эвакуации людей в пожаробезопасные зоны и содействия успешному тушению пожара. Противодымная защита зданий повышенной этажности включает в себя (рисунок4.1):
- систему дымоудаления из коридоров и холлов;
- устройство незадымляемых лестничных клеток;
- систему подпора воздуха в шахтах лифтов.
INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET INCLUDEPICTURE "http://www.aptr.ru/article/g/spz_vz_6.jpg" \* MERGEFORMATINET

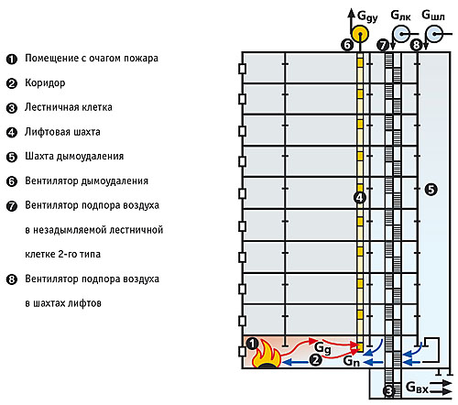

Рисунок 4.1 Схема противодымной защиты здания
Систему дымоудаления при пожаре следует предусматривать:
- из коридоров или холлов всех этажей надземной части зданий высотой более 16 этажей;
- из помещений подземных гаражей автостоянок.
4.1 Жилой дом. Системы вентиляции и кондиционирования
Удаление воздуха из помещений квартир верхних этажей дома осуществляется индивидуальными вытяжными вентиляторами, оборудованные обратным клапаном через отдельные каналы.
Приток воздуха в квартиры – неорганизованный через оконные приточные клапаны.
Самостоятельные системы вытяжной вентиляции предусмотрены для следующих помещений:
- подвала
- электрощитовой
- насосной, водомерного узла и теплового пункта
Удаление воздуха осуществляется через регулируемые решетки.
В машинном отделении лифта предусматривается вентиляция вытяжная с механическим побуждением при помощи осевого вентилятора. Приток – неорганизованный.
Для встроенных помещений запроектирована общеобменная приточно-вытяжная вентиляция с механическим и естественным побуждением.
Самостоятельная система приточной вентиляции с механическим побуждением запроектирована для следующих помещений:
- ТСЖ, диспетчерская, помещение консьержа.
Приточная установка П1 запроектирована в канальном исполнении с резервным вентилятором. Венткамера расположена в осях 3-4; на отм. -3,000.
Резервный вентилятор для приточной установки П1 находится на складе.
Забор воздуха для системы приточной вентиляции осуществляется на высоте более 2 м до низа воздухозаборных решеток от поверхности земли.
Вытяжная вентиляция помещений ТСЖ, диспетчерской, консьержа с естественным побуждением через самостоятельные вытяжные каналы.
В венткамерах выполнить звукоизоляцию.
Шум от вентустановок в смежные помещения с венткамерой не превышает допустимых пределов.
В жилом доме запроектирована противодымная вентиляция, обеспечивающая эвакуацию людей во время пожара. При возникновении пожара предусматривается централизованное отключение всех механических систем вентиляции и кондиционеров, подача наружного воздуха в верхнюю часть лифтовых шахт приточными установками (ПД2, ПД3, ПД4) с установкой обратных клапанов у вентиляторов и огнезадерживающих клапанов и подпор воздуха в лифтовый холл на отм. -3.000 (система ПД1).
Установка ПД1 расположена в венткамере на отметке -3.000, установки ПД2, ПД4 расположены в отдельных венткамерах на чердаке.
Удаление дыма из коридора производится крышным вентилятором дымоудаления (система ВД1) через автоматически открывающиеся клапаны дымоудаления, установленные в вентиляционной шахте под потолком коридора на каждом этаже. Выброс газовоздушной смеси производится на 2 м выше кровли.
Включение систем противодымной вентиляции и открытие клапанов дымоудаления на этаже пожара – автоматическое, от датчиков, установленных в прихожих квартир, во внеквартирных коридорах и холлах, а также дистанционное от кнопок, устанавливаемых на каждом этаже в шкафах пожарных кранов.
На воздуховоде систем В1, В2 при пересечении противопожарной преграды (из теплового пункта) устанавливается нормально-открытый огнезадерживающий клапан, автоматически закрывающийся при пожаре.
Воздуховоды систем вентиляции выполнить из оцинкованной стали по ГОСТ 14918-80*.
Воздуховоды систем приточной противодымной вентиляции выполнить из негорючих материалов класса П с пределами огнестойкости EI 30 с установкой обратных клапанов у вентиляторов.
