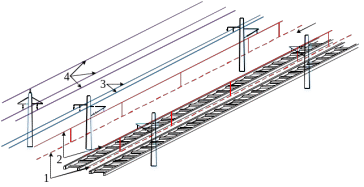

Рисунок 3.1 – Схема участка Красная речка – Кругликово:

1 – контактный провод; 2 – несущий трос;

3 – линия ДПР; 4 – линия ВЛ СЦБ

Есть несколько вариантов схем отключения проводов. Для каждого случая расчет электрического влияния будет разный.

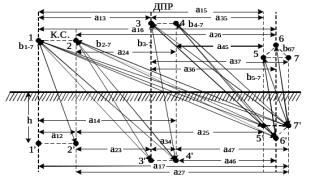

Рисунок 3.2 - Расчетная схема двухпутного участка

Далее рассмотрены наиболее опасные варианты сочетания включения источников электрического влияния на смежные линии, которые представлены в таблице 3.1.

Таблица 3.1 – Наиболее опасные сочетания вариантов

На всем участке Хабаровск 2 – Кругликово ширина сближения линии ДПР принимается равной 4 - 6 метров, а на участке Красная речка – Кругликово линия ВЛ СЦБ принимается 6 - 10 метров.

Наихудшим вариантом считается тот, при котором ширина сближения линии ДПР равна четырем метрам, а линии СЦБ шести метрам. Исходя из этого, в выпускной квалификационной работе расчеты произведены для этих значений, то есть, для минимальной ширины сближения.

Для расчета необходимы следующие данные:

h_КП = 6,8 – высота подвеса контактного провода;

h_ДПР = 7,5 м – высота подвеса линии ДПР;

h_ВЛ.СЦБ = 6,8 м – высота подвеса наиболее удаленного от поверхности земли провода ВЛ СЦБ;

h_СЦБ = 6 м – высота подвеса проводов СЦБ.

Чтобы упростить расчёты, несущий трос и контактный провод марки ПБСМ-95-МФ-100 заменим одним эквивалентным, радиус которого определяем по формуле, м:

, (3.1)

где n – число проводов (n=2); r₀ - средний радиус контактного провода и несущего троса, м; - радиус окружности, по которой располагаются провода, м.

Средний радиус контактного и несущего троса, определяется по формуле, м:

, (3.2)

где – радиус контактного провода, м; – радиус несущего троса, м.

.

Радиус окружности, по которой располагаются провода, м

, (3.3)

где – расстояние между контактным проводом и несущим тросом, из рисунка 3.1.2 следует, =1,8 м.

.

По формуле (3.1.1) определяем радиус эквивалентного провода:

м.

Линия ДПР на участке Хабаровск 2 - Кругликово состоит из проводов марки 2хАС – 50 и следовательно его радиус будет равен:

м.

Линия ВЛ СЦБ на участке Красная речка - Кругликово состоит из проводов марки 3хАС – 35, его радиус будет равен:

м.

Таблица 3.2 – Радиусы проводов на участке Красная речка - Кругликово

Для нахождения электрического влияния воспользуемся методом зеркальных изображений. Для расчета необходимо определить расстояния от точки расчета до геометрических центров проводов.

Расстояния от расчетной точки до геометрических центров проводов сведены в таблицы 3.3 и 3.4, в соответствии с рисунком 3.2.

Расстояния b находим согласно теореме Пифагора с помощью горизонтальных расстояний между проводами:

. (3.4)

Таблица 3.3 - Расстояния от расчетной точки (a), м

Таблица 3.4 - Расстояния до геометрических центров проводов (b), м

Собственные и взаимные потенциальные коэффициенты определяются по формуле:

. (3.5)

Рассчитанные по формуле (3.5) собственные и взаимные потенциальные коэффициенты сведены в таблицу 3.5.

Таблица 3.5 - Собственные и взаимные потенциальные коэффициенты

Для системы, состоящей из семи проводов, показанных на рисунке. 3.2 с зарядами на единицу длины ₁, ₂, ₃, ₄, ₅, ₆, ₇ и потенциалами ₁, ₂, _3, _4, _5, _6, _7, уравнения Максвелла будут иметь следующий вид:

. (3.6)

Потенциалы уравнения Максвелла имеют следующие значения , так как , – напряжения двух плеч питания тяговой подстанции, угол между ними равен 120 градусов, и от которых питаются провода 3 и 4 линии ДПР.

3.2 Расчет наведенных потенциалов на смежные линии при разных вариантах отключении проводов

Согласно вышесказанному в пункте 3.1, значения наведенных потенциалов могут быть изменены в зависимости включения или отключения проводов системы. Исходя из этого, произведём расчет наиболее опасных электрических влияний на смежные линии.

3.2.1 Расчет наведенного потенциала на отключенный контактный провод первого пути, все остальные провода системы находятся в работе

Контактный провод первого пути (далее 1) изолирован и обесточен, остальные провода: контактный провод второго пути, линия ДПР и линия СЦБ подключены к источнику питания (далее 2, 3, 4, 5, 6 и 7), то ₁=0. Тогда система уравнений (3.6) примет вид:
