Кроме того, обостряется проблема надлежащего качества электроэнергии (КЭ). С развитием объемов внедрения разнообразной «интеллектуальной» техники и высокоточной электроники в квартирах стало появляться всё больше различных приборов, которые не только реагируют на низкое качество электроэнергии, но и могут ухудшать значения показателей качества электроэнергии (ПКЭ). Регулярные перебои в электроснабжении, некорректно работающая или испорченная бытовая техника – основные последствия негативного влияние низкого КЭ на бытовых потребителей. Кроме того, в последнее участились жалобы от населения по вопросам ненадлежащего качества электроэнергии. Всё это требует дополнительных инспекционных контролей и замеров ПКЭ, с целью выявления причин и виновников низкого качества электроэнергии.

Таким образом, вопрос мониторинга качества электроэнергии у бытовых потребителей посредством внедрения дистанционного учета потребления электроэнергии являются актуальным на сегодняшний день. Многочисленные проблемы – от точности учёта расхода и потребления энергоресурсов поставщиком электроэнергии до выявления и отключения лиц, получающих электрическую энергию путем несанкционированного доступа (воровство электрической энергии) могут быть решены путем внедрения современных автоматизированных информационно-измерительных систем коммерческого учета электрической энергии (АИИС КУЭ) с функцией мониторинга качества электроэнергии.

Так, ожидаемыми положительными изменениями от реализации предлагаемого проекта могут стать следующие аспекты:

• улучшение платежной дисциплины населения;

• увеличение полезного отпуска электроэнергии потребителям за счет оперативного получения достоверной информации о количестве потреблённой электроэнергии путем автоматического сбора данных;

• выявление источников неучтенного потребления и контроль потребления абонентов за счет дистанционного введения полного или частичного ограничения подачи электроэнергии;

• снятие пиковых нагрузок за счет применения многоставочных тарифов;

• сокращение затрат на технологический расход электроэнергии за счет обновления парка приборов учета и реконструкции вводов 0,4 кВ;

Кроме того, ожидается снижение имеющейся социальной напряженности, что также является немаловажным положительным эффектом от реализации проекта: снизится количества жалоб по вопросам начисления платы за потребленные коммунальные ресурсы, а также упростится разрешение конфликтных ситуаций по вопросам электроаппаратуры, вышедшей из строя по причине низкого качества электроэнергии.

В свете рассмотренных перспектив, целью данной научно-исследовательской работы является оценка эффективности внедрения системы мониторинга качества электроэнергии в многоквартирном жилом фонде г. Хабаровска на основе систем дистанционного коммерческого учета электрической энергии.

Для достижения поставленной цели в работе решены следующие задачи:

1. Проанализирована существующая система учета электроэнергии в многоквартирном жилом фонде г. Хабаровска, и на основании выявленных проблем сформулированы основные требования к разрабатываемой автоматизированной информационно-измерительной системе коммерческого учета электроэнергии (АИИС КУЭ).

2. Выполнено обоснование необходимости внедрения системы мониторинга качества электроэнергии на основании оценки показателей качества электрической энергии у бытовых потребителей.

3. На основании анализа ведущих отечественных и мировых тенденций предложена установка АИИС КУЭ c функцией мониторинга качества электроэнергии у бытовых потребителей. Произведена технико-экономическая оценка положительных изменений, которые дает внедрение предлагаемой системы, отдельно рассмотрен социальный эффект от реализации проекта для всех участников процесса распределения электроэнергии.

4. Доказана технико-экономическая эффективность предлагаемого внедрения АИИС КУЭ с функцией мониторинга качества электрической энергии. Составлен календарный план-график реализации проекта, выделены основные этапы его внедрения, рассчитаны срок окупаемости и экономическая эффективность внедрения проекта.

1 АНАЛИЗ СИСТЕМЫ КОММЕРЧЕСКОГО УЧЕТА И КОНТРОЛЯ ПОТРЕБЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ БЫТОВЫМИ

ПОТРЕБИТЕЛЯМИ

1.1 Анализ существующего приборного парка и системы учета электрической энергии в многоквартирном жилом фонде г. Хабаровска

Сфера жилищно-коммунального хозяйства (ЖКХ), в частности вопросы потребления коммунальных ресурсов, является проблемной областью. Так, энергоснабжающие организации отмечают следующие проблемы, присутствующие при взаиморасчетах с потребителями: ввиду ручного съема показаний приборов учета электроэнергии наблюдается расхождения в балансе отпуск-потребление электроэнергии, из-за наличия случаев несанкционированного потребления электрической энергии происходит её хищение, присутствуют случаи неуплаты по счетам за электроэнергию. В целях выявления подобных проблемных вопросов и поиска путей их возможного решения, на первом этапе работы нам необходимо проанализировать текущую ситуацию с положением дел в системе учета электрической энергии на примере многоквартирного жилого фонда г. Хабаровска.

Согласно Постановлению Правительства РФ от 4 мая 2012 г. № 442, под системой учета понимается совокупность измерительных комплексов, связующих и вычислительных компонентов, устройств сбора и передачи данных, программных средств, предназначенная для измерения, хранения, удаленного сбора и передачи показаний приборов учета по одной и более точек поставки.

В свою очередь, измерительный комплекс – это совокупность приборов учета и измерительных трансформаторов тока и (или) напряжения, соединенных между собой по установленной схеме, через которые такие приборы учета установлены, предназначенная для измерения объемов электрической энергии (мощности) в одной точке поставки [2].

В настоящее время система коммерческого учета электрической энергии в многоквартирном жилом фонде (МЖФ) г. Хабаровска осуществляется по схеме, представленной на рисунке 1.1 [3].

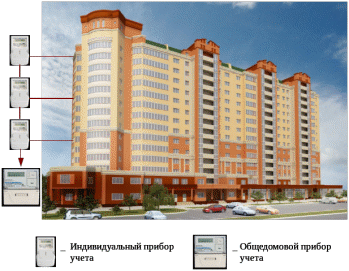

Рисунок 1.1 –Существующая система учета электроэнергии в многоквартирном доме на примере одного дома г. Хабаровска

Вся электроэнергия, поступающая через вводное распределительное устройство во внутридомовые электрические сети, фиксируется общедомовым прибором учета, затем поступает в квартиры и места общего пользования. Электрическая энергия, поступившая в конкретную квартиру, измеряется индивидуальными приборами учета, вся остальная электроэнергия расходуется для работы приборов освещения помещений общего пользования и для работы электрического оборудования, входящего в состав общего имущества в многоквартирном доме (МКД).

Таким образом, в настоящее время в системе коммерческого учета электроэнергии задействованы два типа приборов учета [4]:

1. Коллективный (общедомовой) прибор – средство измерения (совокупность средств измерения и дополнительного оборудования), используемое для определения объемов (количества) коммунального ресурса, поданного в многоквартирный дом.

2. Индивидуальный прибор учета – средство измерения (совокупность средств измерения и дополнительного оборудования), используемое для определения объемов (количества) потребления коммунального ресурса в одном жилом или нежилом помещении в многоквартирном доме (за исключением жилого помещения в коммунальной квартире), в жилом доме (части жилого дома) или домовладении.

В таблице 1.1 представлены сводные данные по приборам и системам учета электроэнергии в г. Хабаровске на текущий период.

Таблица 1.1 – Текущая ситуация по приборам и системам учета электроэнергии в многоквартирном жилом фонде г. Хабаровска

Окончание таблицы 1.1

Оснащенность многоквартирного жилого фонда г. Хабаровска приборами учета обоих видов, в соответствии с информацией филиала ПАО «Дальневосточная энергетическая компания» (ДЭК) – «Хабаровскэнергосбыт» по состоянию на декабрь 2016 г., [3] обобщена и представлена в виде диаграмм на рисунке 2.1.

Рисунок 1.2 – Оснащенность приборами учета электроэнергии в многоквартирном жилом фонде г. Хабаровска

Несмотря на практически полную оснащенность приборами учета потребителей электроэнергии, в подавляющем большинстве многоквартирных домов (МКД), а именно в 97% от общего количества МКД г. Хабаровска, производится ручной съем показаний. Только 3% от общего количества таких домов, а это всего лишь 100 домов из 3647 г. Хабаровска, оснащены системой дистанционного снятия показаний электроэнергии.

Ручной съем показаний приборов учета приводит к случайным или умышленным искажениям сведений о потреблении коммунальных ресурсов, хищениям электроэнергии, ведет к утрате контроля за правильностью и своевременностью оплаты. Следует отметить, что в Государственную Думу РФ внесен законопроект, в рамках которого предлагается создать единые системы учета электроэнергии – интеллектуальные счетчики для обеспечения достоверного снятия показаний у потребителя [5].

Следующим этапом работы проанализируем порядок оплаты за потребленные коммунальные услуги и сложившуюся ситуацию по начислениям и плате у бытовых потребителей г. Хабаровска. Особое внимание при проведении анализа было обращено на составляющие начислений за потребленные коммунальные ресурсы. Так, в сумму оплаты за электрическую энергию входит весь объем электроэнергии, потребляемый многоквартирным жилым домом и определяемый по общедомовому прибору учета, который включает следующие четыре слагаемых [6]:

• объем потребления электроэнергии в нежилых помещениях;

• объем потребления электроэнергии в квартирах с индивидуальными приборами учета;

• объем потребления электроэнергии в квартирах, не оборудованных индивидуальными приборами учета;

• объем электроэнергии, приходящийся на общедомовые нужды (ОДН).

Последняя составляющая наиболее часто вызывает у населения недовольство, что повышает социальную напряженность, присутствующую при расчетах с энергоснабжающими организациями. Объем электроэнергии, приходящийся на ОДН, это тот объем ресурса, который потребляется с целью обслуживания общих территорий дома, к примеру, функционирование лифтов, работа домофонов, видеонаблюдение, освещение наружное и в подъезде, поддержание противопожарных систем и др. В связи с тем, что в эту составляющую включают и безучетное потребление электроэнергии (иначе говоря, воровство электрической энергии), то именно этот показатель вызывает частые обращения и жалобы граждан, связанные с начислением платы за потребленную электроэнергию. На рисунке 1.3 представлены составляющие объема потребленной электрической энергии, приходящиеся на ОДН.

Рисунок 1.3 – Виды потребления электроэнергии в составе объема, учитываемого на общедомовые нужды

Согласно ст. 153 Жилищного кодекса Российской Федерации, граждане и организации обязаны своевременно и полностью вносить плату за жилое помещение и коммунальные услуги. Размер платы за коммунальные услуги рассчитывается исходя из объема потребляемых коммунальных услуг, определяемого по показаниям приборов учета, а при их отсутствии – исходя из нормативов потребления коммунальных услуг, утверждаемых органами государственной власти субъектов Российской Федерации в порядке, установленном Правительством Российской Федерации. [7].

Согласно постановлению Комитета по ценам и тарифам Правительства Хабаровского края от 19.12.2016 № 47/107, тариф на электрическую энергию для городского населения, проживающего в домах с газовыми плитами, с 1 января 2017 года установлен в размере 4,11 , с 1 июля 2017 года – 4,27 . Для городского населения, проживающего в домах с электроплитами, и сельского населения к тарифам применен понижающий коэффициент 0,7. Среднеотпускной тариф на электрическую энергию, поставляемую ПАО «ДЭК» потребителям Хабаровского края, сложился в размере 3,6675 [8].
