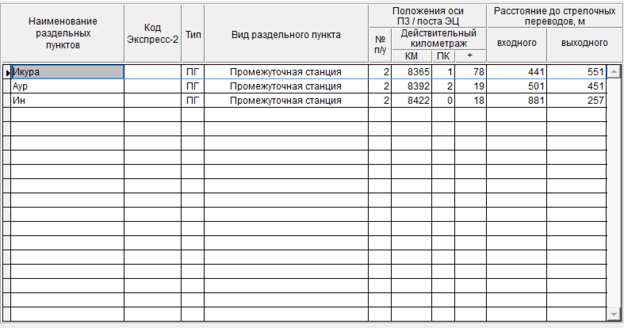

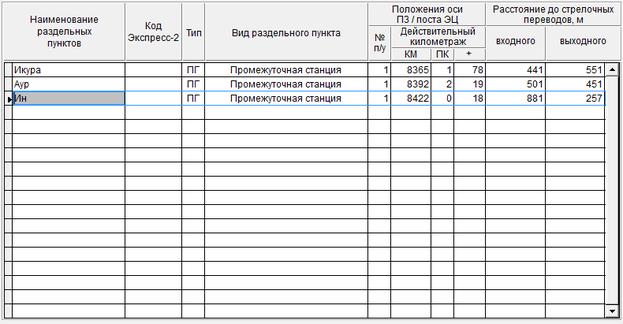

Рис.А.1 – Раздельные пункты

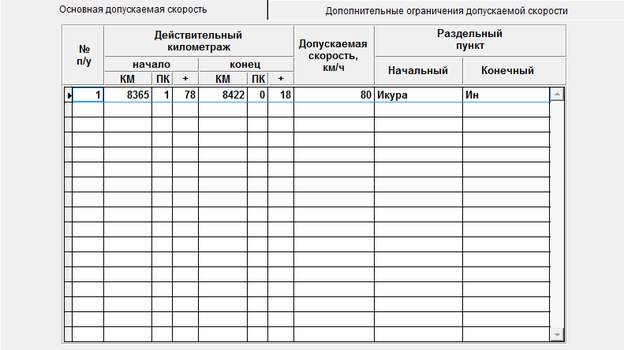

Рис.А.2.1 – Основные допускаемые скорости

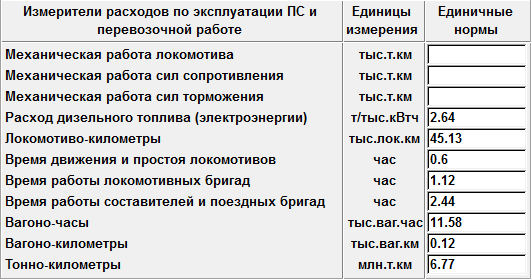

Рис.А.3 – Единичные нормы

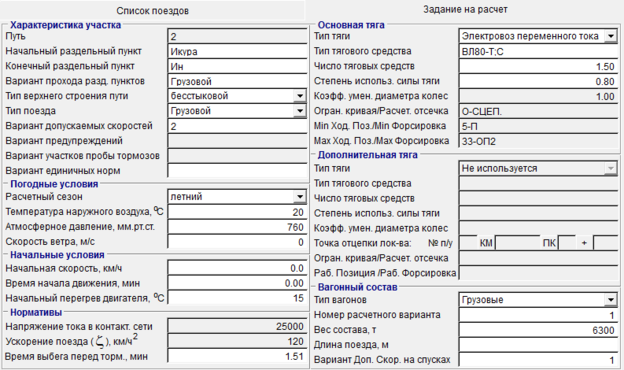

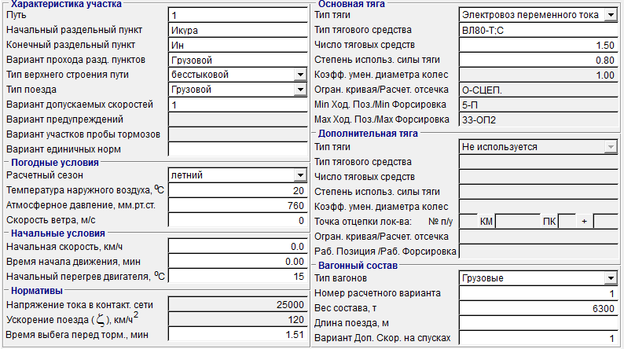

Рис.А.4 – Задание на расчет

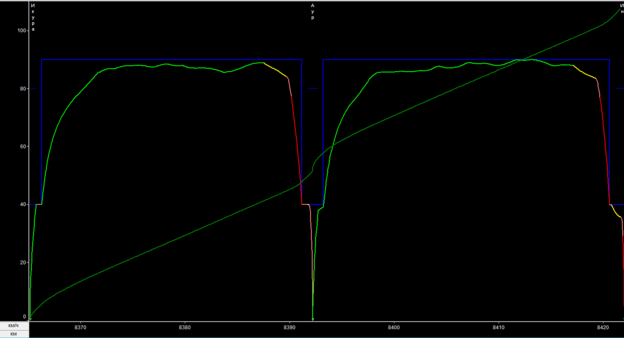

Рис.А.5 – график скорости движения поезда по перегону

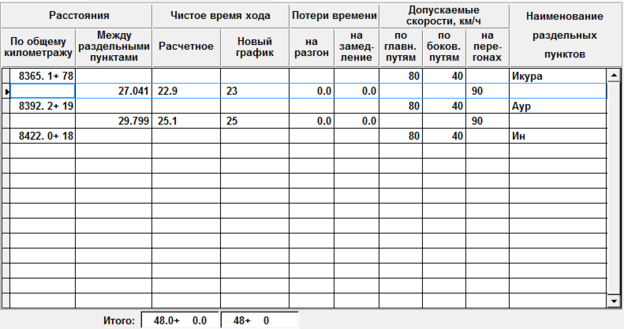

Рис.А.6 – Время хода поездов
Приложение Б
Рис.Б.1 – Раздельные пункты

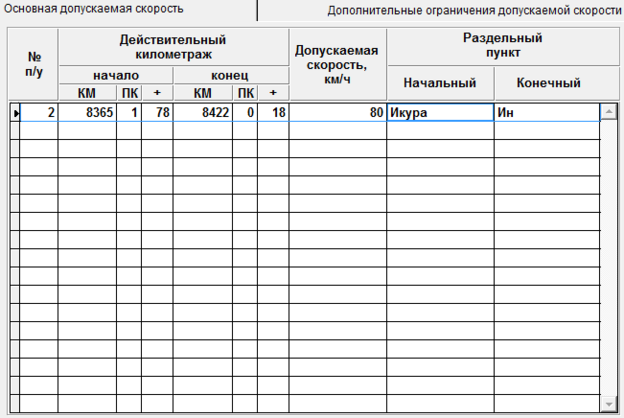

Рис.Б.2.1 – Основные допускаемые скорости
Рис.Б.3 – Единичные нормы
Рис.Б.4 – Задание на расчет
Рис.Б.5 – график скорости движения поезда по перегону

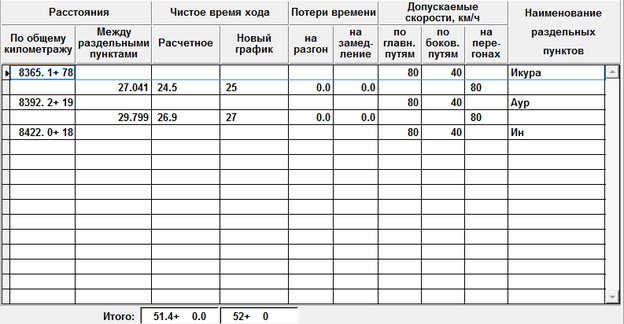

Рис.Б.6 – Время хода поездов
Приложение В
Таблица 1.9 Расчет на прочность (локомотив 3ЭС5К)
| Локомотив "3ЭС5К" | ||||
| КМ | 8353 ПК0+00 - 8356 ПК1+00 | |||
| Скорость | 80 | |||
| Типы скреплений | ЖБР-65Ш | КБ | ||
| Эпюра | 1840 | 2000 | 1840 | 2000 |
| Ж | 130 | - | - | - |
| Lш | 55 | - | - | - |
| U | 1020 | - | - | - |
| f | 1,34 | - | - | - |
| li | 290 | - | - | - |
| k | 0,01359 | - | - | - |
| q | 2750 | - | - | - |
| Pст | 12000 | - | - | - |
| Zmax | 17,044 | - | - | - |
| Pmax | 2215,72 | - | - | - |
| Pср | 13661,79 | - | - | - |
| Sp | 177,2576 | - | - | - |
| Sнп | 1273,520504 | - | - | - |
| Sннк | 2,506957713 | - | - | - |
| Suнк | 1044,890927 | - | - | - |
| S | 1306,855215 | - | - | - |
| Pдин | 16928,92804 | - | - | - |
| µ1 | 0,00038762 | - | - | - |
| µ2 | -0,000387902 | - | - | - |
| Pэкв1 | 16928,92418 | - | - | - |
| η1 | -0,02747103 | - | - | - |
| η2 | 0,000366605 | - | - | - |
| Pэкв2 | 16558,63308 | - | - | - |
| σ0 | 724,9453657 | - | - | - |
| σк | 971,42679 | - | - | - |
| σш | 11,94667017 | - | - | - |
| σб | 2,00141499 | - | - | - |
| КМ | 8353 ПК0+00 - 8365 ПК0+00 | |||
| Скорость | 90 | |||
| Типы скреплений | ЖБР-65Ш | КБ | ||
| Эпюра | 1840 | 2000 | 1840 | 2000 |
| Ж | 130 | - | - | - |
| Lш | 55 | - | - | - |
| U | 1020 | - | - | - |
| f | 1,34 | - | - | - |
| li | 290 | - | - | - |
| k | 0,01359 | - | - | - |
| q | 2750 | - | - | - |
| Pст | 12000 | - | - | - |
| Zmax | 18,676 | - | - | - |
| Pmax | 2427,88 | - | - | - |
| Pср | 13820,91 | - | - | - |
| Sp | 194,2304 | - | - | - |
| Sнп | 1449,397465 | - | - | - |
| Sннк | 3,172613187 | - | - | - |
| Suнк | 1044,890927 | - | - | - |
| S | 1480,904411 | - | - | - |
| Pдин | 17523,17103 | - | - | - |
| µ1 | 0,00038762 | - | - | - |
| µ2 | -0,000387902 | - | - | - |
| Pэкв1 | 17523,16712 | - | - | - |
| η1 | -0,02747103 | - | - | - |
| η2 | 0,000366605 | - | - | - |
| Pэкв2 | 17148,56322 | - | - | - |
| σ0 | 750,3925627 | - | - | - |
| σк | 1005,526034 | - | - | - |
| σш | 12,3722911 | - | - | - |
| σб | 2,072718884 | - | - | - |
| КМ | 8353 ПК0+00 - 8421 ПК3+00 | |||
| Скорость | 80 | |||
| Типы скреплений | ЖБР-65Ш | КБ | ||
| Эпюра | 1840 | 2000 | 1840 | 2000 |
| Ж | 130 | - | 130 | 130 |
| Lш | 55 | - | 55 | 51 |
| U | 1020 | - | 1000 | 1100 |
| f | 1,34 | - | 1,34 | 1,49 |
| li | 290 | - | 290 | 290 |
| k | 0,01359 | - | 0,01338 | 0,01421 |
| q | 2750 | - | 2750 | 2750 |
| Pст | 12000 | - | 12000 | 12000 |
| Zmax | 17,044 | - | 17,044 | 17,044 |
| Pmax | 2215,72 | - | 2215,72 | 2215,72 |
| Pср | 13661,79 | - | 13661,79 | 13661,79 |
| Sp | 177,2576 | - | 177,2576 | 177,2576 |
| Sнп | 1273,520504 | - | 1270,830201 | 1199,284924 |
| Sннк | 2,506957713 | - | 2,502400414 | 2,54067758 |
| Suнк | 1044,890927 | - | 1040,480942 | 1077,677586 |
| S | 1306,855215 | - | 1304,057374 | 1236,034047 |
| Pдин | 16928,92804 | - | 16921,93344 | 16751,87512 |
| µ1 | 0,00038762 | - | -0,001365743 | 0,004422882 |
| µ2 | -0,000387902 | - | -0,000384588 | -0,000343463 |
| Pэкв1 | 16928,92418 | - | 16898,02078 | 16807,60728 |
| η1 | -0,02747103 | - | -0,029166955 | -0,022522442 |
| η2 | 0,000366605 | - | 0,000464258 | 0,000144235 |
| Pэкв2 | 16558,63308 | - | 16529,80321 | 16446,14875 |
| σ0 | 724,9453657 | - | 723,621993 | 719,7502263 |
| σк | 971,42679 | - | 969,6534707 | 1072,427837 |
| σш | 11,94667017 | - | 11,74158512 | 11,50452554 |
| σб | 2,00141499 | - | 1,967057274 | 1,927342895 |
