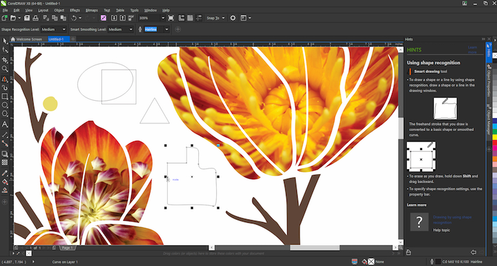

Рисунок 3.3 – Интерфейс CorelDRAW X8

На рисунке 3.4 представлен подмакетник вид сверху.

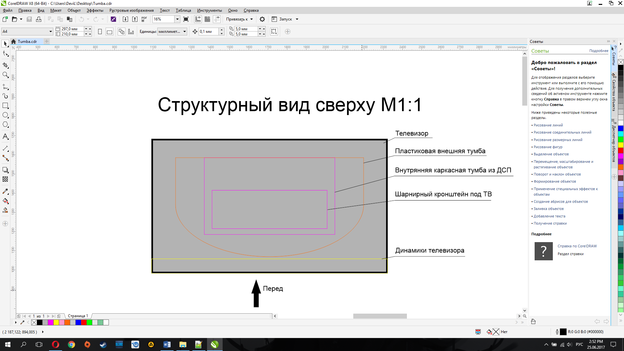

Рисунок 3.4 – Подмакетник вид сверху

На рисунке 3.5 представлен подмакетник вид справа.

Рисунок 3.5 – Подмакетник вид справа

Подмакетник состоит из 2 частей: первая часть внутренняя каркасная тумба из ДСП, вторая часть из пластиковой внешней тумбы. На рисунке 3.6 представлена внутренняя каркасная тумба из ДСП.

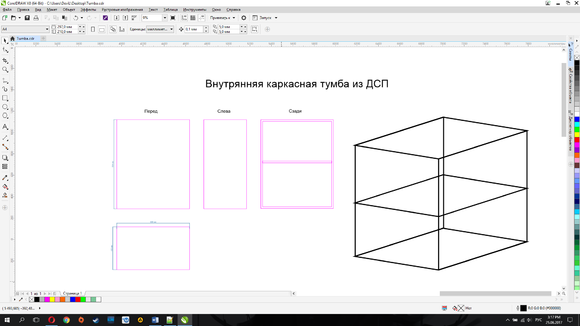

Рисунок 3.6 - внутренняя тумба

На рисунке 3.7 представлена пластиковая внешняя тумба.

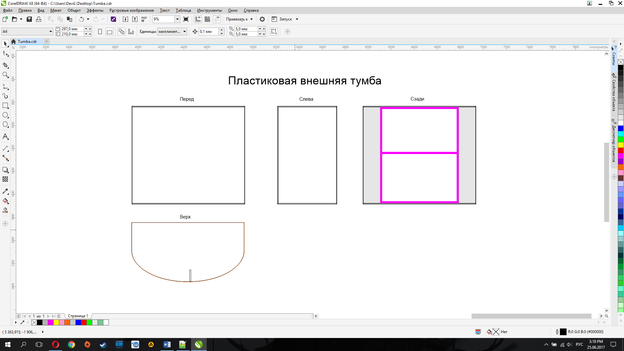

Рисунок 3.7 - внешняя тумба

Для безопасности готового проекта, был изготовлен купол из 5 миллиметрового прозрачного акрила. Листовой акрил – оргстекло – это полиметилметакрилат. Полиметилметакрилат получают методом полимеризации метилметакрилата. По внешнему виду полиметилметакрилат – прозрачный пластик (листовой или какой-либо иной формы). Оргстекло превосходит обычное стекло по нескольким характеристикам:

• по удельному весу – оргстекло почти в два раза легче обычного стекла;

• по пластичности – при нагреве оргстекло поддается деформированию, а в обычном состоянии легко поддается обработке практически любыми инструментами (почти как дерево);

• по ударостойкости – в среднем оргстекло в пять раз труднее разбить, чем силикатное;

• по травмобезопасности – осколки оргстекла практически не могут повредить тело человека или какие-либо другие объекты;

• некоторое преимущество наблюдается коэффициенту пропускания света – обычное оконное силикатное стекло пропускает около 85% света, а оргстекло – около 92%.

Пластичность полиметилметакрилата дает ему возможность легко царапаться, тогда как силикатное стекло без специальных инструментов поцарапать невозможно. Оргстекло менее устойчиво химически: например, ацетон, бензол, различные спирты и некоторые другие вещества легко разрушают полиметилметакрилат. Свойства полиметилметакрилата таковы, что он поддается воздействию огня: при нагреве плавится, а при 260 градусах Цельсия загорается. Различают две основных технологии, по которым производят акриловый пластик. Листовой полиметилметакрилат может быть получен методом экструзии или литья. Экструзивный способ получения оргстекла подразумевает непрерывное продавливание расплавленного полиметилметакрилата через специальную щель. Получаемый лист охлаждается и режется по необходимым размерам. Литьевой способ отличается от экструзивного двумя моментами:

• используется не готовый полимер полиметилметакрилат, а его мономер – метилметакрилат;

• вместо продавливания используется заливка в формы.

Сама литьевая (или, как ее еще называют, блочная) технология производства оргстекла выглядит так: между двумя плоскими стеклянными пластинами заливается метилметакрилат, после чего он полимеризуется до твердой консистенции и готовое оргстекло извлекается из формы. С помощью литья можно получить листы большей толщины, чем экструзивным способом. Это связано с ограничениями самого экструдера. Однако экструзивный метод позволяет получать более длинные полосы оргстекла – практически неограниченной длины. На рисунке 3.9 представлен листовой акрил.

Рисунок 3.8 – листовой акрил

Свойства полиметилметакрилата таковы, что из него можно изготавливать множество видов оргстекла с самыми различными качествами. В частности, производятся:

• акрил прозрачный листовой (обычное прозрачное оргстекло, обладающее великолепной светопропускаемостью, гладкостью и отсутствием видимых искажений изображения);

• цветное прозрачное оргстекло – сохраняет прозрачность обычного оргстекла, однако при этом равномерно окрашено по всей массе материала. Разновидности цветовой гаммы такого стекла могут быть практически любыми;

• матовое органическое стекло – может быть как почти непрозрачным, так и полупрозрачным;

• окрашенное матовое стекло – окрашенное красителями матовое стекло, обладает отличными декоративными свойствами;

• рифленое оргстекло – может быть как покрашенным, так и прозрачным;

• также производятся матовые разновидности. При этом на одной из его сторон расположено рифление практически любой формы.

Помимо этого, из полиметилметакрилата можно изготавливать детали, имеющие более сложную форму, чем лист. Хорошие технические и эксплуатационные характеристики оргстекла позволяют применять его во многих областях. Изначально оргстекло применялось для остекления авиации. Оргстекло наравне с обычным стеклом применяется для остекления различных объектов: домов, общественных зданий, витрин, фасадов, а также для защиты различных приборов. Небольшой вес полиметилметакрилатного пластика (оргстекла) позволяет существенно понизить нагрузку на несущие элементы зданий и ощутимо уменьшить эти элементы. Помимо этого, оргстекло применяется для остекления транспорта, различных навесов, теплиц, оранжерей, соляриев, аквариумов и террариумов, а также в качестве полок, элементов мебели, различных перегородок, столешниц, для изготовления сувениров, бирок, номерков, декоративных изделий. Окрашенные и рифленые разновидности оргстекла применяются в декоративных целях. В завершении работы по созданию макета необходимо установить все составные части будущей постройки на подмакетник. На рисунке 3.9 представлен макет в собранном виде.

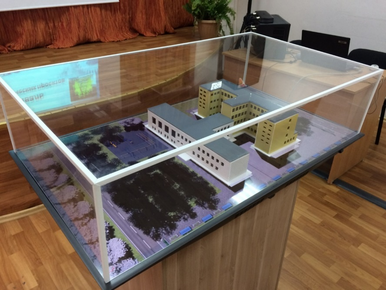

Рисунок 3.9 – Сборный вид макета

ЗАКЛЮЧЕНИЕ

Выпускник бакалаврской подготовки по направлению «Прикладная информатика (в дизайне)» обязан обладать навыками во многих сферах: работа с информационными процессами, программирование, проектирование приложений, решение прикладных задач операционного и аналитического характера, переговоры с заказчиками, презентация проектов и другими. Одним из результатов обучения по данной программе подготовки является возможность работать в качестве как инженера, так и дизайнера.

В данной работе был разработан и изготовлен макет здания образовательного учреждения и прилегающей территорией с возможностью динамической смены дня и ночи, что свидетельствует о достижении цели, поставленной в данной выпускной квалификационной работе.

Для достижения поставленной цели выполнены следующие задачи: произведено исследование структуры организации-заказчика, найдена и отобрана информация о видах макетов и материалов, с помощью которых они изготавливаются, рассмотрены основные понятия и принципы композиции, произведен обзор современных тенденций в создании макетов и технологий, при помощи которых можно создать макеты сооружений.

Результаты выпускной квалификационной работы удовлетворяют потребности и пожелания клиента. Планируется использование разработанных элементов фирменного стиля в деятельности организации. Полноценное внедрение продукции намечено на июль 2017 года.

ВКР выполнена в соответствии с требованиями Методических указаний [6].
