Аннотация

В данном дипломном проекте разработана система водоотведения поселка в районе приморского края.

Запроектированная система водоотведения включает канализационную насосную станцию, станцию очистки сточных вод.

Расчет основных очистных сооружений включает в себя: решетки, песколовки, первичные радиальные отстойники, вторичные радиальные отстойники, аэробный стабилизатор, блок биологической очистки, УФ-обеззараживание.

Проведено обоснование технологических решений по всем основным элементам систем. Подобрано необходимое оборудование.

В проекте приведены расчеты уличной сети водоотведения, выполненной из чугунных труб диаметром 300 – 600 мм.

Annotation

In this degree project the system settlement water disposal Spassk-Dalny, the Primorye area.

The designed system of water supply includes grid, sand traps, primary radial clarifiers, secondary radial settling tanks, aerobic stabilizer, the biological treatment unit, UV disinfection

Justification of technological decisions on all basic elements of systems is carried out. The necessary equipment is picked up.

In the project the calculations of the street network drainage systems, made of cast-iron pipes in diameter 300 – 600 mm.

Содержание

Введение 4

1 Характеристика района строительства 5

1.1 Природно-климатические условия 5

2. Водоотведение населенного пункта 6

2.1 Определение расчетных расходов от жилой застройки 6

2.2 Определение расчетных расходов от промышленных предприятий 6

2.3 Общие сведения о системах водоотведения 8

2.4 Трассировка и конструирование уличных сетей водоотведения 10

2.5 Определение глубины заложения сетей водоотведения 13

2.6 Определение расчетных расходов сточных вод 14

2.7 Гидравлический расчет сетей водоотведения и построение продольного профиля уличных сетей 17

3 Расчет канализационной насосной станции 21

3.1 Расчетная подача насосов 21

3.2 Режим работы канализационной насосной станции 21

3.3 Определение расчетной подачи насосов 24

3.4 Расчет всасывающих водоводов 24

3.5 Расчетный напор насосов 26

3.6 Подбор насосов и анализ их работы в системе водоснабжения 26

3.7 Установка насосов и определение размеров фундамента 28

4 Определение концентраций загрязнений в сточной воде перед очистными сооружениями 30

5 Выбор схемы очистки сточных вод 32

5.1. Приемная камера 32

5.2. Решетки 32

5.3 Аэрируемая песколовка 34

5.4 Гидромеханизированный сбор песка 37

5.5 Первичные отстойники 39

5.6 Расчет параметров биоблока 42

5.6.1 Нитрификация 42

5.6.2 Денитрификация 43

5.7 Вторичные радиальные отстойники 47

5.8 Аэробные стабилизаторы 50

5.9 Установка обеззараживания 55

5.10 Расчет иловых площадок 57

5.11 Описание генерального плана станции 58

5.12 Конструирование коммуникаций для транспортировки воды 59

Список используемой литературы 60

Введение

Для проектирования систем водоотведения принят населенный пункт, который находится на территории Приморского края . Поселок находится на реке Кулешовка к югу от Владивостока. Численность населения принята 70000 человек, плотность населения 411 чел/га.

При проектировании поселка необходимо учесть его дальнейшее развитие выраженное в увеличении площади застройки – тем самым увеличение расхода бытовых сточных вода, что за собой повлечет увеличение нагрузки на систему водоотведения, ГКНС и очистных сооружений.

Водоотведение поселка Q = 19479,9 м³/сут.

Реконструкция систем в ближайшее время не предусматривается – состояние на данный момент удовлетворительное.

1. Характеристика района строительства

Территория населенного пункта находится в районе Приморского края - (с 1917) краевого подчинения в России.

Населенный пункт расположен близ реки Кулешовка , в 35 км от озера Ханка, в 200 км к югу от Владивостока.

В западной части города, исторически более старой, расположен станции железнодорожный вокзал историческая застройка начала 20 века, административные и жилые здания 1960-х — 1970-х гг. Непосредственно за центром города находится сектор одноэтажных домов, к которому вплотную прилегает село .

1.1 Природно-климатические условия

Барометрическое давление в данном районе порядка 1005 гПа. Средняя температура воздуха 25,1 ⁰. Максимальная температура воздуха 38⁰С. Амплитуда колебания температур ровняется 10. Влажность летом достигает 84 %. Количество осадков с апреля по октябрь 594 мм. Максимальное суточное выпадение осадков доходит до 145 мм. С июля по август направление ветра преобладает в пользу Восточного.

- расчётная температура наружного воздуха – минус 30 С.

- зона влажности района – влажная

- Средняя температура воздуха, среднее парциальное давление водяного пара – 140

- Нормативная глубина промерзания грунта под оголенной поверхностью, м – 1,14; Глубина промерзания грунта 1,8

- Сейсмичность района, баллы – 8

Наиболее холодный месяц – январь (-13,7°С), наиболее тёплый – август

1. Водоотведение населенного пункта

   1. Определение расчетных расходов от жилой застройки

Площадь застройки, га:

F_застр = F*N, (1.1)

где F – площадь квартала, га; N – число кварталов.

F_застр = 6,3*27 = 170,1 га

Средний суточный расход бытовых вод, м³/сут:

Q_mid.сут = qPF/1000, (1.2)

где q – удельная норма водоотведения, л/сут чел; P – плотность населения, чел./га; F – площадь кварталов населенного пункта, га.

Q_mid.сут = 220*411,52*170,1/1000 = 15399,9 м³/сут

Максимальный суточный расход, м³/сут:

Q_max.сут = Q_mid.сут*К_сут, (1.3)

где К_сут - суточный коэффициент неравномерности

Q_max.сут = 15399,9*1,2 = 18479,88 м³/сут

Средний секундный расход, л/с:

q_mid.s = Q_mid.сут*1000/24*3600 (1.4)

q_mid.s = 15399,9*1000/24*3600 = 178,24 л/с

Максимальный секундный расход л/с:

q_max.s = q_mid.s*K_gen.max, (1.5)

где K_gen.max – общий коэффициент неравномерности

q_max.s = 178,24*1,55 = 276,27 л/с

2.2 Определение расчетных расходов от промышленных предприятий

Средний суточный расход производственных стоков, 1000 м³/сут.

Расчетный расход производственных сточных вод, л/с:

q^n.n_max.s = q_nM_maxK_ч*1000/t*3600, (1.9)

где M_max – количество продукции в смену с наибольшей производительностью; K_ч – коэффициент часовой неравномерности; t – продолжительность смены,ч.

q^n.n_max.s = 1000*1,2*1000/24*3600 = 13,89 л/с

Таблица 1.1- Режим поступления и расходования воды из башни

2.3 Общие сведения о системах водоотведения

Необходимость защиты окружающей среды от загрязнения сточными водами предприятий и населения обусловила широкое распространение систем водоотведения. Встречающиеся в практике системы водоотведения можно разделить на вывозные, когда сточные воды накапливаются в специальных резервуарах и вывозятся спецмашинами на утилизацию, и сплавные, когда стоки удаляются по системе трубопроводов на очистку или в водоем. В настоящее время повсеместно стремятся использовать только сплавные системы водоотведения, так как вывозные системы не обеспечивают должного санитарного состояния территории и нецелесообразны экономически.

Сплавные системы водоотведения состоят из приемников сточных вод (раковина, ванна, унитаз, лоток, колодец и др.), внутридомовых и внутрицеховых трубопроводов, внутриквартальных (дворовых) и внутризаводских сетей, уличной сети, канализационных насосных станций и очистных сооружений.

Поступающие в систему водоотведения сточные воды можно разделить на три вида: бытовые – образуются при хозяйственной деятельности человека с территории жилой застройки или от бытовых помещений промышленных предприятий; промышленные – при технологических процессах на производстве; дождевые – при выпадении атмосферных осадков, таянии снега, поливке улиц. Для удаления перечисленных видов сточных вод, в зависимости от местных условий (климат, рельеф, и др.), могут применяться следующие системы водоотведения:

• общесплавная, когда все виды сточных вод транспортируются по единой системе трубопроводов на очистку, а в период интенсивных дождей часть неочищенного стока сбрасывается в водоемы;

• раздельная – промышленные и бытовые сточные воды транспортируются по единой системе трубопроводов на очистку, а дождевой сток – по отдельной системе трубопроводов (полная раздельная система) или по кюветам и лоткам (неполная раздельная система) отводится в водоем,
  а при необходимости – на очистные сооружения дождевых вод;

• полураздельная – предусматривает устройство двух уличных сетей (промышленно-бытовой и дождевой), при этом наиболее грязная часть дождевого стока сбрасывается в промышленно-бытовую сеть и отводится на очистку, а остальная часть – в водоем.

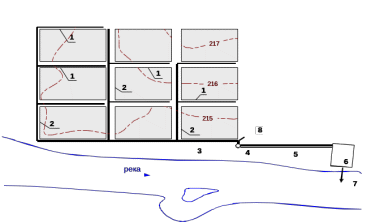

Схема неполной раздельной системы водоотведения представлена на рисунке 1.3.1

Рисунок 1.3.1. Схема неполной раздельной системы водоотведения: 1 – уличные магистрали; 2 – уличные коллекторы; 3 – главный коллектор; 4 – главная канализационная насосная станция; 5 – напорные водоводы, отводящие сток на очистные сооружения; 6 – очистные сооружения; 7 – выпуск очищенных сточных вод в водоем; 8 – промышленное предприятие

2.4 Трассировка и конструирование уличных сетей водоотведения

Трассировка – нанесение на план населенного пункта или железнодорожной станции линий планируемых трубопроводов. Трассировку

следует проводить так, чтобы как можно большая часть стока удалялась самотеком, для этого линии сетей водоотведения прокладывают от повышенных мест в пониженные.

Перед трассировкой населенный пункт разбивают на бассейны канализования, под которыми понимают районы населенного пункта, обслуживаемые одной системой самотечных коллекторов без организации подкачки сточных вод. Границами бассейнов канализования являются водоразделы, тальвеги, берега рек и водоемов. Часто в небольших населенных пунктах и железнодорожных станциях система водоотведения включает в себя один бассейн канализования. Также до начала трассировки, определяют площадку для размещения очистных сооружений и место сброса очищенной воды в водоток.

Трассировку начинают с определения линии главного коллектора, который располагают в пониженной части местности так, чтобы он мог собрать все сточные воды. Далее производится трассировка уличных коллекторов и уличных магистралей. Эти коллекторы стремятся прокладывать перпендикулярно горизонталям по направлению к главному коллектору. Трассировка уличных магистралей зависит от рельефа местности и может осуществляться тремя способами: по объемлющей схеме; пониженной грани квартала; внутриквартальной схеме. Перечисленные способы трассировки представлены на рис. 2.3.

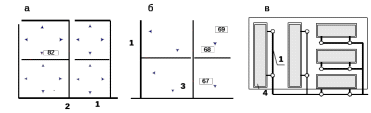

Рисунок 1.4.1 Схемы трассировки уличных трубопроводов водоотведения: а – полная объемлющая; б – с пониженной грани квартала; в – внутриквартальная; 1 – сети водоотведения; 2 – кварталы; 3 – горизонтали; 4 – здания

Объемлющую схему применяют при плоском рельефе местности (уклон земли менее 0,0070,008). Трассирование по пониженной грани квартала рекомендуется использовать при выраженном уклоне земли (не менее

0,0080,01). Для внутриквартальной трассировки сетей водоотведения необходим подробный проект застройки квартала. Использование внутриквартальной трассировки позволяет достичь снижения капитальных и эксплуатационных затрат на сети водоотведения.

Основные правила конструирования сетей водоотведения :

Следует также отметить, что сети водоотведения, как и другие коммуникации, следует трассировать вне проезжей части улиц в зеленых зонах на достаточном для производства работ расстоянии от расположенных рядом зданий и сооружений.

1. В местах изменения уклонов и диаметров труб, поворотов сети, соединения нескольких труб устраиваются смотровые колодцы. Между колодцами канализационные линии необходимо прокладывать строго прямолинейно.

2. Повороты трассы делаются в смотровых колодцах в виде открытых лотков по плавным кривым. Чтобы не вызвать подпора в сети при диаметрах труб до 400 мм допускаются повороты до 90°, при диаметрах труб
   450 мм не более – 60°.

3. При диаметрах более 1000 мм допускается устраивать повороты вне смотровых колодцев по кривым с радиусом поворота, равным не менее пяти диаметрам, с устройством посередине поворота смотрового колодца.

4. Присоединение боковых притоков в колодцах разрешается делать под углом не более 90° по отношению к основному потоку. В перепадных колодцах угол присоединения боковых притоков не ограничивается.

5. Соединение труб в колодцах на границах участка необходимо выполнять по шелыгам, т. е. по верхним внутренним образующим трубопровода или для исключения подпора в лежащих выше участках сети по уровням воды (рис. 2.3).

6. При резком увеличении уклона разрешается переход с большего диаметра на меньший, но не более двух типоразмеров по сортаменту.

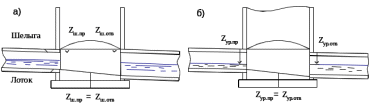

Рисунок 1.4.2 Схемы соединения канализационных труб в колодцах: а – по шелыгам; б – по уровню воды

2.5 Определение глубины заложения сетей водоотведения

Глубина заложения труб сетей водоотведения определяется глубиной расположения выпусков из зданий, рельефом местности, климатом и другими факторами.
