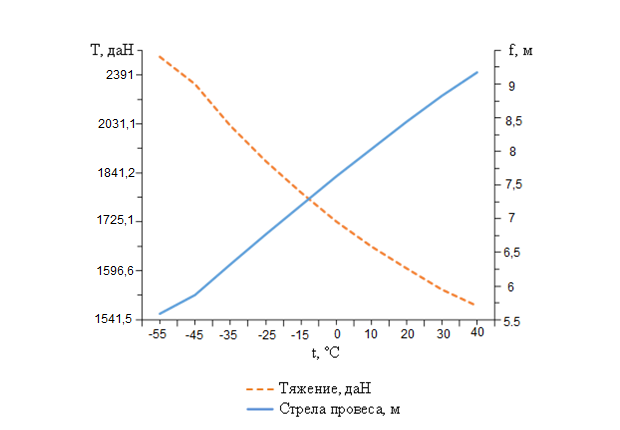

Рисунок 6.1 - Монтажный график для тяжения провода.

По данным таблицы 6.1 строим диаграмму, представленную на рисунке 6.2.

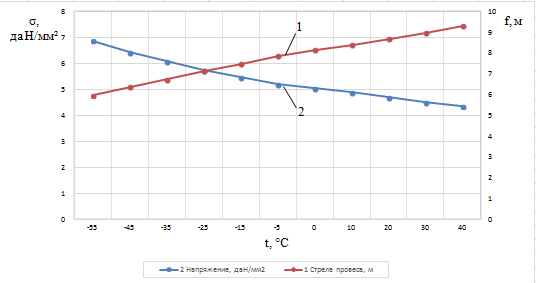

Рисунок 6.2 - Монтажный график для напряжения провода.

7. РАСЕТ ГРОЗОВОГО ТРОСА

При монтаже грозозащитного троса ВЛ 220кВ должны выполняться следующие условия:

1) Грозозащитный трос должен обеспечивать необходимый угол защиты проводов. При одном тросе защитный угол должен быть не более , а при двух – не более

2) Наименьшее расстояние по вертикали между проводом и тросом в середине пролёта при и без ветра должны быть не менее 5,5 м при длине приведенного пролета 299,9 метров.

Определим стрелу провеса троса при по формуле (7.1):

(7.1)

где – стрела провеса провода в середине пролёта без ветра при ; – расстояние по вертикали между тросом и проводом на опоре, м; – требуемое расстояние между тросом и проводом при

Рассчитываем для приведенного пролета 299,9 м:

Далее рассчитываем напряжение троса по формуле (7.2):

(7.2)

ЗАКЛЮЧЕНИЕ

Для обеспечения требуемых габаритов в местах пересечения воздушной линии электропередачи с инженерными сооружениями в некоторых случаях возникает необходимость в увеличении высоты опор и сокращении длины пролета.

Предложено устанавливать на воздушную линию электропередачи 220 кВ «Февральская - Рудная» провод марки АС 300/66. Согласно ПУЭ выбранное сечение провода удовлетворяет условиям ограничения напряженности электрического поля на поверхности проводов до уровней, допустимых по короне.

Для реализации ЛЭП необходимо использовать опоры промежуточные одноцепные металлические типа П220-3.

В результате расчетов удельных нагрузок на провода и грозозащитный трос определено, что максимальное значение удельной нагрузки провода (троса) соответствует удельной нагрузке от давления ветра и веса провода.

Данный район является местностью с I степенью загрязнения. Выбранные полимерные изоляторы ПС-70Е. Предварительная расстановка опор по профилю трассы позволила рассчитать приведенный пролет анкерного участка. Расчетный пролет отличается от приведенного на 1,336 %, поэтому механический провод можно считать удовлетворительным.

При построении монтажных графиков за исходный режим был принят режим максимальных нагрузок, при температуре гололеда минус 5 °С и максимальном механическом напряжении 15,3 даН/мм², в результате чего были рассчитаны тяжение, стрелы провеса по приведенному пролету 299,9м при температурах монтажа от минус 55 °С до плюс 40 °С.

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1. Строительные нормы и правила. Строительная климатология [Текст]: СНиП 23-01-99.: утв. Гос. Ком РФ от 24.12.02 : ввод. в действие с 01.01.03 г. – М.: Издательство стандартов, 2003. – 109 с.

2. Государственный стандарт. Провода неизолированные для воздушных линий электропередачи [Текст]: ГОСТ‒839‒80.: утв. постановлением Госстандарта СССР от 23 июня 1980 г. № 2987: ввод в действие с 01.07.81. ‒ М.: Издательство стандартов, 2002. ‒ 13 с.

3. Канаты стальные (грозотрос) для защиты воздушных линий электропередач от прямых ударов молнии [Текст]: СТО 71915393-ТУ 062-2008: утв. ОАО «ФСК ЕЭС». – М.: ОАО «ФСК ЕЭС» 2008 г.: с изменениями от 30.10.2014 – М.: ОАО «ФСК ЕЭС», 2014. – 33 с.

4. Барыбин, Ю. Г. Справочник по проектированию электрических сетей и электрооборудования [Текст]. / Под ред. Ю. Г. Барыбина. – М.: Энергоатомиздат, 1991. – 464 с.

5. Вихарев, А. П. Проектирование механической части воздушных ЛЭП Учебное пособие по курсовому и дипломному проектированию [Текст]. / Под ред. А. П. Вихарева. – Киров: ВятГУ, 2009 – 140 с.

6. Бажанов, С. А. Справочник по электрическим установкам высокого напряжения [Текст]. / Под ред. С. А. Бажанова, – М.: Энергоиздат, 1989. – 768 с.

7. Государственный стандарт. Изоляторы линейные подвесные стержневые полимерные. Общие технические условия [Текст]: ГОСТ Р 55189-2012 утв. Приказом агентства по тех. регулированию и метрологии РФ от 26 ноября 2012 г. №1181-ст: ввод в действие с 26.11.12. ‒ М.: Стандартинформ, 2012. ‒ 40 с.

8. Правила устройства электроустановок./ Издательство– СПб.: ДЕАН, 2003. – 928 с.

9. Отраслевой каталог на серийно выпускаемые изделия. Изолятор и арматура для воздушных линий электропередачи – Южноуральск: НБЭ, 2011. –334 с.
