Для передвижения стрелки используется функция setRotation(), которая вращает объект относительно точки трансформации.

В приведенном примере амперметр обладает шкалой от 5 до 30, поэтому если данные выходят за границы диапазона, то стрелка будет указывать на 0 или 30.

Вольтметр работает аналогичным образом как и амперметр. Разница заключается в способе подключении к цепи, разных пределах измерения и отправлением разных данных.

В лабораторной работе с переменным источником тока так же используется осциллограф и цифровой мультиметр.

Конструктор осциллографа:

ui->setupUi(this);

a1.load("C:/Users/User/Desktop/kur/osci.jpg");

scene = new QGraphicsScene();

scene2 = new QGraphicsScene();

ui->graphicsView_2->setScene(scene2);

ui->graphicsView->setScene(scene);

item1 = scene->addPixmap(a1);

ui->dialx->setMaximum(500);

ui->dialxx->setMaximum(500);

ui->dialy->setMaximum(500);

ui->dialyy->setMaximum(500);

}

В осциллографе используются две графические сцены, одна для изображения самого осциллографа, другая для отображения графика функции.

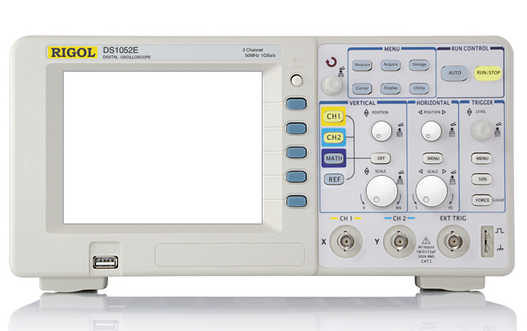

Рисунок 19 – Модель осциллографа

Функция osc() используется для отображения графика и его изменения:

float x=-100;

QPointF b,c;

QLineF e;

scene2->clear();

float z;

float y1=(float)ui->dialx->value()/10;

float y2=(float)ui->dialxx->value()/10;

float x1=(float)ui->dialy->value()/10;

float x2=(float)ui->dialyy->value()/10;

for(int i=0;i<200;i++){

z=i;

b.setX(x+z+x2);

b.setY((y1+50)*sin((x+z)/(20+x1))+y2);

x+=1;

c.setX(x+z+x2);

c.setY((y1+50)*sin((x+z)/(20+x1))+y2);

e.setPoints(b,c);

scene2->addLine(e);

}

ui->graphicsView_2->update();

График чертится поточечно с использованием класса QLine.

Для корректирования графика используются ползуны с диапазоном от 0 до 50. Каждый ползун изменяет один из коэффициентов x1,x2,y1,y2.

Для того, чтобы можно было наглядно увидеть зависимость вида графика от коэффициентов используются слоты on_dialx_valueChanged(), on_dialxx_valueChanged(), on_dialy_valueChanged() и on_dialyy_valueChanged(). Эти слоты вызывают функцию osc(), которая обновляет график в реальном времени.

void MainWindow::on_dialx_valueChanged(int value)

{

osc();

}

void MainWindow::on_dialxx_valueChanged(int value)

{

osc();

}

void MainWindow::on_dialy_valueChanged(int value)

{

osc();

}

void MainWindow::on_dialyy_valueChanged(int value)

{

osc();

}

Мультиметр в отличии от остальных измерительных приборов при вызове принимает 3 параметра – силу тока, напряжение, сопротивление и изменяет свои показания в зависимости от установленного режима. На рисунке 20 изображен мультиметр в режиме измерения силы тока с максимальным пределом измерения 200 мкА.

Рисунок 20 – Мультиметр, измеряющий ток 5мкА

Конструктор мультиметра:

void multi::multi()

{

scene = new QGraphicsScene();

sw=2;

ui->amper->setScene(scene);

multi1 = scene->addPixmap(b1);

multi2 = scene->addPixmap(b2);

for(int i=0;i<4;i++){

for(int j=0;j<7;j++){

segments[i][j]=scene->addPixmap(seg[i][j]);

}

}

multi2->setPos(102,290);

multi2->setTransformOriginPoint(95,95);

multi2->setRotation(-180);

segments[0][0]->setPos(110,120);

segments[0][1]->setPos(131,120);

segments[0][2]->setPos(131,147);

segments[0][3]->setPos(110,168);

segments[0][4]->setPos(110,147);

segments[0][5]->setPos(110,120);

segments[0][6]->setPos(110,144);

segments[1][0]->setPos(155,120);

segments[1][1]->setPos(176,120);

segments[1][2]->setPos(176,147);

segments[1][3]->setPos(155,168);

segments[1][4]->setPos(155,147);

segments[1][5]->setPos(155,120);

segments[1][6]->setPos(155,144);

segments[2][0]->setPos(200,120);

segments[2][1]->setPos(221,120);

segments[2][2]->setPos(221,147);

segments[2][3]->setPos(200,168);

segments[2][4]->setPos(200,147);

segments[2][5]->setPos(200,120);

segments[2][6]->setPos(200,144);

segments[3][0]->setPos(245,120);

segments[3][1]->setPos(266,120);

segments[3][2]->setPos(266,147);

segments[3][3]->setPos(245,168);

segments[3][4]->setPos(245,147);

segments[3][5]->setPos(245,120);

segments[3][6]->setPos(245,144);

}

Конструктор добавляет на сцену изображение корпуса мультиметра, рычага и четырех семисегментных индикаторов.

При нажатии на рычаг вызывается функция mousePressEvent():

void MainWindow::mousePressEvent(QMouseEvent *eventPress){

QPoint z=eventPress->pos();

if((z.x()>278)&&(z.y()>304)&&(z.x()<304)&&(z.y()<319)){

multi2->setRotation(-36);

multistate=1; //выкл

segment();

}

if((z.x()>316)&&(z.y()>310)&&(z.x()<336)&&(z.y()<325)){

multi2->setRotation(-18);

multistate=2; //вольт

segment();

В зависимости от места нажатия рычаг меняет свое положение и изменяется режим мультиметра. Переданные данные изменяются в зависимости от режима так, чтобы составлять 4 целых числа. Затем функция gre() изменяет состояние индикаторов, чтобы соответствовать полученному значению.

}

void multi::gre(double x, int y){

if( x==0){

segments[y][0]->show();

segments[y][1]->show();

segments[y][2]->show();

segments[y][3]->show();

segments[y][4]->show();

segments[y][5]->show();

segments[y][6]->hide();

}

if( x==1){

segments[y][0]->hide();

segments[y][1]->show();

segments[y][2]->show();

segments[y][3]->hide();

segments[y][4]->hide();

segments[y][5]->hide();

segments[y][6]->hide();

}

if( x==2){

segments[y][0]->show();

segments[y][1]->show();

segments[y][2]->show();

segments[y][3]->hide();

segments[y][4]->show();

segments[y][5]->hide();

segments[y][6]->show();

}

if( x==3){

segments[y][0]->show();

segments[y][1]->show();

segments[y][2]->show();

segments[y][3]->show();

segments[y][4]->hide();

segments[y][5]->hide();

segments[y][6]->show();

Если данные превосходят максимальный предел измерения, то мультиметр будет показывать максимальное значение.

6 Технико-экономическое обоснование

После завершения проектирования и разработки виртуальной лаборатории требуется произвести расчет затрат на его разработку.

Технический аспект работы программиста нормирован достаточно хорошо, чтобы произвести оценку. Существует множество методик оценки технической трудоемкости создания ПО. В данной работе воспользуемся методом оценки по суммарной трудоемкости видов работ, измеренных в человеко-часах, выражаемых формулой:

где T – общая трудоемкость, чел/час, t_i – трудоемкость отдельной разновидности работ, чел/час.

Таблица 1 – План выполнения работ

При себестоимости человека-часа 300 руб, оплата труда по тарифу составляет 93000 руб.

Заключение

Общие слова про виртуальные лаборатории в учебном процессе (1-2 абзаца).

В ходе выполнения ВКР были решены следующие задачи:

– изучена предметная область: выяснено назначение и принцип работы измерительных приборов;

– разработана структура программы;

– в качестве используемого программного обеспечения были выбраны язык C++ и среда разработки Qt Creator;

– реализована виртуальная лаборатория для расчета цепей постоянного и переменного токов;

– определены экономические затраты.

Результатом ВКР является программный продукт, позволяющий проводить занятия по дисциплине "Электротехника" по двум темам: "Исследование цепей постоянного тока" и "Цепей цепей переменного тока при последовательном соединении активного, индуктивного и емкостного сопротивлений". Применение данной виртуальной лаборатории позволит расширить образовательные возможности студентов при выполнении лабораторных работ не находясь непосредственно в аудитории. Результаты ВКР планируются к внедрению на кафедре "Электротехника, электроника и электромеханика" ДВГУПС, о чем свидетельствует акт о внедрении.
