Рассмотрим каждый из них подробнее.

2.2.1 Формат BMP (Bit MaP)

Формат BMP (от англ. Bitmap Picture), разработанный компанией Microsoft, является одним из самых простых способов представления растра. С этим форматом работает огромное количество программ, так как его поддержка интегрирована в операционные системы Windows. Кроме непосредственно данных по пикселям формат BMP фактически ничего не содержит. BMP использует цветовую схему RGB. Максимальные размеры растра по горизонтали и вертикали – до 2¹⁶-1 пикселей. RGB-значения представляются в непосредственном виде, использование палитры не допускается (в расширенных модификациях допускается использование 256-цветной палитры). Диапазон значений по каждому из цветовых кана­лов – от 0 до 255. Общее число цветов – 2²⁴ (режим TrueColor). Допу­стимы варианты кодирования цвета с 1, 4, 8, 16 бит на один пик­сель [21]. Базовая версия BMP не предусматривает компрессию изображения. Единственным допустимым режимом вывода изображения является вывод построчно слева направо, сверху вниз. Фор­мат обеспечивает максимальное качество изображения, так как в нем используется полноцветная (TrueColor) схема и изображение сохраняется без потерь качества, но в то же время, факт полного отсутствия компрессии в базовой версии обусловил крайне низкую эффективность данного формата с точки зрения сжатия. Кодирование и декодирование формата производится очень быстро по сравнению с другими популярными форматами. Поддерживается всеми известными средствами работы с графи­кой. Файлы формата BMP обычно имеют расширение .BMP; .ВМ; .RLE (использует алгоритм сжатия с кодированием повторов без потери информации).

2.2.2 Формат PNG (Portable Network Graphics)

Формат PNG – растровый формат хранения графической информации, использующий сжатие без потерь по алгоритму Deflate, разрабатывался в качестве средства компактного представления «искусственной» и «естественной» графики в режиме среднего качества. Основной нишей при­менения PNG является представление графики в Интернете. В PNG используется цветовая схема RGB. Мак­симальные размеры растра по горизонтали и вертикали – до 2³²-1 пиксе­лей. RGB-значения могут представляться либо в виде 256-цветной палитры (включая возможность представления в виде 256 оттенков серого), либо в виде полноцветного режима TrueColor. Современные расширения формата PNG позволяет использовать до 16 бит на хранение значений каждого цветового канала, что позволяет отображать до 2⁴⁸ различных цветов. При сжатии используется алгоритм LZ77, версия Deflate, использующийся в программах-архиваторах [21]. Главной особенностью компрессии PNG является наличие сжатия последовательности данных о пикселях как по горизон­тали, так и по вертикали. Допускается вывод изображения по строкам и столбцам. PNG при использовании полноцветного режима обеспечивает хорошее качество «естественных» изображений, но из-за отсутствия режима сжатия с потерями ему всё же сложно конкурировать с JPEG по степени их сжатия. Скорость декодирования сопоставима с соответствующими показателями формата BMP, а кодирование осуществляется заметно медленнее. Поддерживается большинством современных средств работы с графикой. Основным недостатком PNG является неудоб­ство его использования для очень малых изображений (кнопок, иконок), так как палитра занимает в этом случае порядка 1 Кбайт, что соизмеримо с разме­ром самого изображения. Еще одной значимой проблемой является то обстоятельство, что не все веб-браузеры одинаково отображают содержимое PNG-файла. Файлы формата PNG обычно имеют расширение .PNG.

2.2.3 Формат TIFF (Tagged Image File Format)

Формат TIFF, являющийся одним из самых сложных растровых форматов, разработан для хранения изображений с большой глубиной цвета. Изображение формата TIFF состоит из специализированных блоков данных, называемых тегами, каждый из которых определяется специфическим кодом. Теги хранят информацию об изоб­ражении. В спецификации формата файлов TIFF определено более 70 раз­личных типов тегов. Изображение, закодированное в формате TIFF, полно­стью определяется его тегами, и файл TIFF легко расширяем, поскольку для придания дополнительных свойств файлу достаточно лишь определить дополнительные типы тегов. В большинстве программ для чтения файлов TIFF реализуется только подмножество тегов, именно по­этому созданный одной программой файл TIFF иногда не может быть корректно прочитан другой. TIFF использует различные цветовые схемы: RGB, LAB, CMYK и др. Максимальный размер растра  2³² пикселей . RGB-значения представляются как в непосредственном виде, так и с использованием палитры. Диапазон значений по каждому из цветовых каналов – от 0 до 255. Общее число цветов – 2²⁴ в режиме TrueColor. Допустимы также варианты кодирования цвета с 1, 2, 4, 8, 16, 32 бит на один пиксель. Допускается компрессия с использованием ряда алгоритмов (самые рас­пространенные – RLE и LZW, хотя могут быть и альтернативные – Deflate, JPEG и т.п.) [21]. Эффективность кодирования и вычи­слительная сложность кодирования/декодирования зависит от выбора алгоритма. В этом формате поддерживаются такие чисто профессиональные возмож­ности, как альфа-каналы и возможность сохранять несколько копий изображения с разным разрешением. Поддерживается боль­шинством средств работы с графикой. Файлы формата TIFF обычно имеют расширение. TIF; .TIFF.

2.2.4 Формат JPEG (Joint Photographic Expert Group)

Этот формат, как и TIFF, также является довольно сложным способом представле­ния растра и состоит из отдельных блоков данных, именуемых маркерами, которые являются аналогами тегов в TIFF. JPEG использует цветовую схему RGB с промежуточным преобразованием в YCbCr в процессе кодирования. Максимальные размеры растра по горизонтали и вертикали – до 2¹⁶-1 пикселей. RGB-значения представ­ляются только в непосредственном виде, использование палитры не до­пускается. Диапазон значений по каждому из цветовых каналов – от 0 до 255. Общее число цветов – 2²⁴ в режиме TrueColor. Кроме полноцветного режима (с пропускной способностью 24 бита на пиксел) других видов кодирования не предусмотрено, за ис­ключением изображения в оттенках серого (до 256 оттенков серого) [21]. Базовая версия предусматривает сжатие с потерями в сочетании с обычной компрессией. На этапе сжатия с потерями используется квантование, использующее дискретное косинусное преобразование, после которого применяется арифметическое кодирование или кодирование Хаффмана (сжатие без потерь). Формат JPEG является базовым для сохранения фотографий. В полноцветном режиме обеспечивается максимальная эффективность при незначительном ухудше­нии качества изображения. Кодирование и декодирование JPEG производится медленнее всех других форматов, что обусловлено высокой сложностью компрессии/декомпрессии с потерями. Стандарт сжатия JPEG является самым распространённым и поддерживается всеми известными средствами работы с графикой. Полезной дополнительной возможностью является сохранение в теле JPEG-файла уменьшенной копии изображения, которая может быть выведена до получения основной части файла. При этом уменьшенная копия сама по себе может иметь практиче­ски любой формат (от BMP до JPEG). Стандарт JPEG позволяет сжать изображение в 30-40 раз без больших потерь в качестве. При более сильном сжатии качество резко падает. Файлы формата JPEG обычно имеют расширение .JPG; .JPEG; .JFIF.

В настоящее время получает рас­пространение новая версия формата JPEG – JPEG-2000. Одним из сущест­венных улучшений JPEG-2000 является применение более эффективного алгоритма компрессии с потерями – вейвлет-преобразования. Вейвлет-коэффициенты подвергаются квантованию по алгоритму, известному как «иерархическое кодирование блоков с оптимизированным усечением» (EBCOT). Преимуществом EBCOT является то, что он работает с независимыми неперекрывающимися блоками, которые кодируются итеративно. В настоящее время данный формат используется в цифровом кинематографе, для хранения фотографии владельца в биометрических паспортах и оцифрованных версий географических карт. Серьезным препятствием для распространения формата является отсутствие поддержки в операционных системах семейства Windows и в некоторых распространенных веб-браузерах.

Процесс внедрения скрываемой информации в изображения сопоставим с процессом их сжатия. Встраивание информации зачастую осуществляется в незначащие области, для сохранения визуального представления изображения. Оптимальный метод сжатия удалит эту информацию, но современные алгоритмы оставляют достаточно возможностей для реализации различных способов внедрения данных. В стеганографии используется много идей из области компрессии изображений и знание алгоритмов сжатия помогает конструировать робастные к ним ЦВЗ.

2.3 Классификация алгоритмов встраивания ЦВЗ в изображения

По способу встраивания ЦВЗ стегоалгоритмы делятся на аддитивные и нелинейные. В алгоритмах аддитивного внедрения информации исходное изображение линейно модифицируется, а при извлечении в декодере используются корреляционные методы. При этом ЦВЗ или складывается с изображением-контейнером, или «вплавляется» в него. Нелинейные методы, в основном, основаны на скалярном и векторном квантовании.

Линейные алгоритмы делятся на методы скрытия данных в пространственной области и методы скрытия данных в области преобразования. Нелинейные методы можно разделить на алгоритмы расширения спектра, скалярного и векторного квантования и методы, основанные на фрактальном кодировании.

Среди алгоритмов генерирования и встраивания цифровых водяных знаков большинство являются линейными. В данной работе будет рассмотрен только один нелинейный алгоритм, использующий скалярное квантование.

Методы скрытия данных в пространственной области направлены на непосредственную модификацию пикселей изображения. Эти алгоритмы не требуют проведения сложных вычислений и должны позволить сократить время работы по сравнению с методами встраивания в коэффициенты преобразований. Однако, на самом деле, простота встраивания ведет к проблемам робастности. Например, алгоритмы, основанные на встраивании в наименее значащие биты пикселей, позволяют создавать только хрупкие (неустойчивые к атакам) ЦВЗ. С целью повышения робастности данных методов используются дополнительные криптографические средства (например, предварительное шифрование сообщения) и методы маскирования для увеличения робастности. В алгоритмах, основанных на дублировании информации, которые являются более устойчивыми к атакам, возникают видимые артефакты.

В области нелинейных алгоритмов в настоящее время существуют малое количество разработок. Самыми популярными из них являются методы расширения спектра (например, алгоритм [23]), которые обладая неплохой робастностью, требуют конструирования базисных функций и модуляции сигнала, что ведет к значительным вычислительным затратам.

Внимание разработчиков алгоритмов генерирования и встраивания робастных цифровых водяных знаков привлекли методы встраивания в коэффициенты быстрых преобразований. Самыми известными и подходящими для данной задачи являются дискретное косинусное преобразование (ДКП) и дискретное вейвлетное преобразование (ДВП). Данные линейные ортогональные преобразования показали себя с наилучшей стороны при сжатии изображений (например, алгоритм JPEG основан на ДКП, а JPEG-2000  на ДВП). Эффективность применения вейвлет-преобразования и ДКП для сжатия изображений объясняется тем, что они хорошо моделируют процесс обработки изображения в СЧЗ, отделяя «значимые» детали от «незначимых» [19].

Рассмотрим схему работы стегосистемы, осуществляющей вложение ЦВЗ в область преобразования [19]. Изображение разделяется на поддиапазонов. В каждый из них и встраивается скрытая информация. В результате обратного преобразования получается модифицированное изображение . При извлечении изображение подвергается прямому преобразованию, и из каждого поддиапазона независимо извлекается скрытое сообщение.

В рамках данной магистерской диссертации будут рассмотрены робастные и полухрупкие алгоритмы, использующие эти преобразования.

2.4 Алгоритмы, основанные на встраивании ЦВЗ в коэффициенты дискретного косинусногопреобразования изображения

Дискретное косинусное преобразование (ДКП) — одно из ортогональных преобразований, вариант косинусного преобразования для вектора действительных чисел. Применяется в алгоритмах сжатия информации с потерями, например, MPEG и JPEG.

Наиболее распространён двумерный вариант преобразования для матриц 8x8. Двумерное дискретное косинусное преобразование имеет вид: (2.1) – для прямого преобразования, (2.2) – для обратного [24].

где

Опишем процесс проведения двумерного дискретного косинусного преобразования. Для начала первичное изображение разбивается на блоки размерностью 8x8 пикселей. ДКП применяется к каждому блоку. Рассмотрим применение прямого ДКП к блоку с индексом по формуле 2.1. За обозначено значение пикселя блока в позиции (x,y), – размер блока, – позиция коэффициента в этом блоке. В результате преобразования получается матрица размером 8x8 коэффициентов ДКП, которые обозначаются . После внесения изменений в значения коэффициентов, посредством формулы (2.2) проводится обратное ДКП. В результате преобразования матрицы получим матрицу пикселей .

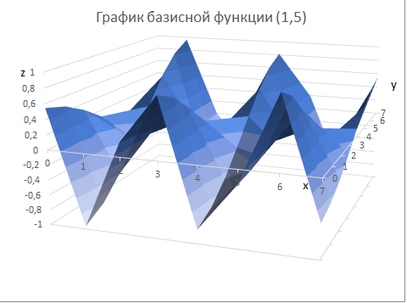

В качестве базисных функций косинусного преобразования выступают 64 косинусные функции, а матрица из 64 пикселей является взвешенной суммой этих функций. На рисунке 2.1 представлен график базисной косинусной функция для коэффициента в позиции (1,5).

Рисунок 2.1  График базисной косинусной функции
