Загрузить выборку для обучения коллективных методов.
Методы построения коллективных решений могут требовать отдельной выборки для обучения. В случае ее отсутствия можно просто загрузить выборку, которая использовалась для обучения методов коллектива. В остальном процесс загрузки происходит так же, как и в предыдущем пункте. Данный пункт меню доступен только в случае проектов для распознавания.
Загрузить распознаваемую выборку.
Загрузка выборки для распознавания. Процесс загрузки аналогичен описанному выше. Данный пункт меню, естественно, доступен только для распознавания.
Добавить в проект.
При выборе данного пункта на экране появится подменю, позволяющее добавить в проект либо обычный метод, либо метод построения коллективного решения. После выбора соответствующего типа метода на экране появится диалог со списком имеющихся в наличие методов соответствующего типа (см. рис. 33):
Рис. 33. Добавление метода.
Удалить из проекта.
При выборе данного пункта меню на экране появится подменю, описанное в предыдущем пункте. При выборе соответствующего типа метода на экран будет выведен диалог с содержащимися на данный момент в проекте методами (см. рис. 34):
Рис. 34. Удаление метода.
5.1.2.3. Пункт меню «Опции».
Состоит из единственного пункта, который выводит на экран диалог с опциями программы (см. рис. 35):

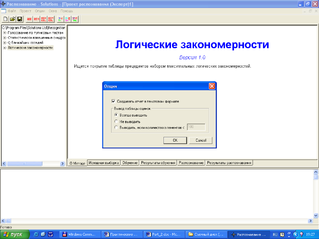

Рис. 35. Настройка отчета
Переключатель «Создавать отчет в текстовом формате» позволяет включить/отключить создание отчета в текстовом виде. При работе программы результаты обучения и распознавания всегда представляются в виде HTML документа. Данная опция позволяет наравне с этим документом создавать такой же отчет еще и в виде текстового файла. Вывод большой таблицы оценок на экран в HTML формате может потребовать значительного времени, поэтому предоставляется возможность включения/отключения вывода таблицы оценок, или вывод таблицы оценок, если она меньше определенного размера.
5.1.2.4. Пункт меню «Окна».
Является стандартным пунктом меню многодокументального приложения Windows. Позволяет переключаться между окнами различных проектов и распределять их внутри главного окна программы различным образом.
5.1.2.5. Пункт меню «Помощь».
Состоит из двух пунктов: «Помощь», «О программе».
Помощь.
Выводит на экран окно, которое содержит в себе описание программы в виде гипертекста.
О программе.
Выводит на экран диалог с информацией о разработчиках данного программного продукта.
5.1.3. Окно проекта.
Основная обработка данных происходит в рамках проекта системы. Каждый проект содержит некоторый набор методов соответствующего типа из предоставляемых системой. В рамках проекта обрабатывается одна и та же выборка данных всеми включенными в проект методами.
5.1.3.1. Окно проекта (эксперт).
Окна проектов для распознавания и кластеризации в случае экспертного пользователя выглядят схожим образом. Отличие заключается в закладках в правой части экрана. Данные закладки управляют различными этапами обработки информации, которые у методов распознавания и кластеризации различны. Описание каждой закладки будет дано ниже.
Основное окно проекта выглядит следующим образом (см. рис. 36):
Рис. 36. Основное окно проекта
В левой части окна отображается дерево методов проекта. С его помощью можно переключаться между разными методами и между этапами работы одного метода. Дерево имеет следующую структуру. Корнем дерева является проект, который определяется своим названием. На следующем уровне находятся методы. В случае, если в проект добавлено несколько одинаковых методов (это может быть сделано с целью сравнить результаты, даваемые методом при различных параметрах), то к названию методов будут добавлены номера (1), (2),... Вершины, отходящие от каждого метода, соответствуют управляющим закладкам с таким же названием.
В правой части окна содержатся управляющие закладки, каждая из которых означает некоторый этап работы метода. Более подробно об этом написано ниже при описании управления методами.
В нижней части окна находится поле, в которое выводятся различные сообщения, возникающие при работе методов. При каждом старте процесса обучения или распознавания данное окно будет автоматически очищаться.
5.1.3.2. Окно проекта (пользователь)
В данной версии программы проект для обычного пользователя реализован только для задачи распознавания. В отличие от экспертного случая, в таком проекте пользователю не предоставляется возможность непосредственного управления методами. Вместо этого ему предлагаются несколько готовых сценариев обучения. В соответствии с выбранным сценарием будет производиться индивидуальная настройка каждого метода и применяться различные средства контроля качества обучения. Окно проекта выглядит следующим образом (см. рис. 37):
Рис. 37. Окно проекта (пользователь).
Окно состоит из двух частей. В нижнюю часть выводятся различные сообщения, которые возникают при работе методов, а в верхней находятся управляющие закладки. Для данного типа проекта можно загрузить только выборку для обучения. Распознавание в таком проекте производится для конкретного объекта, который задается вручную. Оценивание точности распознавания каждым алгоритмом осуществляется автоматически по обучающим данным. Опишем управляющие закладки данного проекта.
Закладка «Выборка».
На данной закладке отображается обучающая выборка. Система предоставляет различные возможности по отображению выборки, которые будут описаны ниже.
Закладка «Информация о признаках».
Закладка выглядит следующим образом (см. рис. 38):

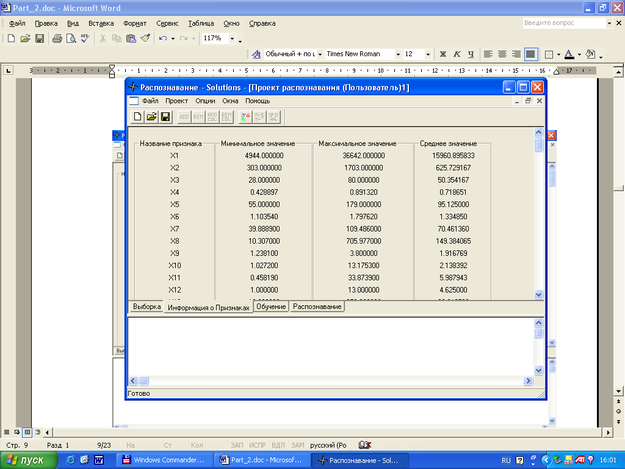

Рис. 38. Информация о признаках.
В текущей версии на закладке отображены для каждого признака его минимальное, максимальное и среднее значения.
Закладка «Обучение».
Закладка выглядит следующим образом (см. рис. 39):
Рис. 39. Обучение
Левый столбец выводит список всех доступных сценариев обучения и средств контроля качества. Пользователь должен выбрать один сценарий из списка. В следующем столбце выведены все доступные для обучения методы, пользователь должен отметить те методы, которые он хочет использовать для обработки заданной выборки. После этого он нажимает на кнопку «Начать обучение». По мере обучения методов на экране будут отображаться получаемые оценки качества обучения. После того как все методы обучены, пользователь переходит к следующей закладке.
Закладка «Распознавание».

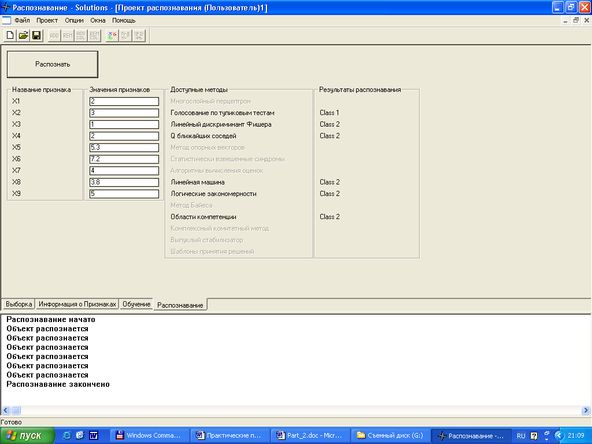

Рис. 40. Вид закладки «Распознавание»
На данном этапе работы пользователю предлагается задать значения признаков распознаваемого элемента. Те значения, которые не заданы, будут обрабатываться как неизвестные. После нажатия на кнопку «Распознать» произойдет распознавание заданного элемента всеми обученными ранее методами.
5.1.4. Метод распознавания (эксперт).
Опишем закладки, посредством которых управляются методы распознавания в режиме эксперт.
Закладка «О методе».
Закладка выглядит следующим образом (см. рис. 41):
Рис. 41. Вид закладки «О методе»
На ней выводится краткая информация о методе: название, версия и описание метода «в одну строку».
Закладка «Исходная выборка».
На данной закладке отображается выборка, которая была загружена для обучения. Выглядит закладка следующим образом (см. рис. 42):
Рис. 42. Вид закладки «Исходная выборка»
В системе предусмотрены различные режимы отображения выборки, по умолчанию выборка проецируется на плоскость признаков №1, 2. Объекты одного цвета относятся к одному классу. Признаки, на плоскость которых отображается выборка, можно выбрать из соответствующих «выпадающих списков». В списке «Проекция выборки на» предусмотрено три режима проекций: первый – проекция на два заданных признака, второй – проекция на один выбранный признак (выводится гистограмма значений признака), третья – проекция на плоскость двух обобщенных признаков. При нажатии на правую кнопку мыши на экране появится выпадающее меню, состоящие из двух пунктов. При выборе первого из них на экране появиться следующий диалог (см. рис. 43):

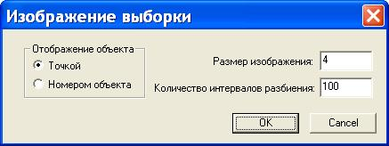

Рис. 43. Изображение выборки
В данном диалоге можно выбрать следующие параметры изображения выборки: отображение объектов точками или номерами, размер точки/номера, число интервалов разбиения значений признака. Последний параметр используется при построении проекции выборки на один признак.
При выборе второго пункта меню на экране появится следующий диалог (см. рис. 44):
Рис. 44. Отображение классов
При помощи данного диалога можно отключить отображение некоторых классов или отображать ненужные классы черным цветом. Это может быть полезно, когда мы обрабатываем выборку с большим числом классов и классы на проекции могут быть плохо различимы. В таком случае, можно выводить один или несколько выбранных классов отдельно друг от друга.
Закладка «Обучение».
На данной закладке изображены окна настроек конкретных методов, поэтому в зависимости от метода они будут выглядеть по-разному. На рис.45 приведен пример окна настроек метода «k-ближайших соседей».
