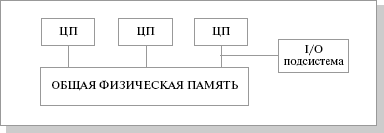

Рис. 3.1. Схематический вид SMP-архитектуры
Память служит, в частности, для передачи сообщений между процессорами, при этом все вычислительные устройства при обращении к ней имеют равные права и одну и ту же адресацию для всех ячеек памяти. Поэтому SMP-архитектура называется симметричной. Последнее обстоятельство позволяет очень эффективно обмениваться данными с другими вычислительными устройствами. SMP-система строится на основе высокоскоростной системной шины (SGI PowerPath, Sun Gigaplane, DEC TurboLaser), к слотам которой подключаются функциональные блоки типов: процессоры (ЦП), подсистема ввода/вывода (I/O) и т. п. Для подсоединения к модулям I/O используются уже более медленные шины (PCI, VME64). Наиболее известными SMP-системами являются SMP-cерверы и рабочие станции на базе процессоров Intel (IBM, HP, Compaq, Dell, ALR, Unisys, DG, Fujitsu и др.) Вся система работает под управлением единой ОС (обычно UNIX-подобной, но для Intel-платформ поддерживается Windows NT). ОС автоматически (в процессе работы) распределяет процессы по процессорам, но иногда возможна и явная привязка.
Основные преимущества SMP-систем:
простота и универсальность для программирования. Архитектура SMP не накладывает ограничений на модель программирования, используемую при создании приложения: обычно используется модель параллельных ветвей, когда все процессоры работают независимо друг от друга. Однако можно реализовать и модели, использующие межпроцессорный обмен. Использование общей памяти увеличивает скорость такого обмена, пользователь также имеет доступ сразу ко всему объему памяти. Для SMP-систем существуют довольно эффективные средства автоматического распараллеливания;
простота эксплуатации. Как правило, SMP-системы используют систему кондиционирования, основанную на воздушном охлаждении, что облегчает их техническое обслуживание;
относительно невысокая цена.
Недостатки:
системы с общей памятью плохо масштабируются.
Этот существенный недостаток SMP-систем не позволяет считать их по-настоящему перспективными. Причиной плохой масштабируемости является то, что в данный момент шина способна обрабатывать только одну транзакцию, вследствие чего возникают проблемы разрешения конфликтов при одновременном обращении нескольких процессоров к одним и тем же областям общей физической памяти. Вычислительные элементы начинают друг другу мешать. Когда произойдет такой конфликт, зависит от скорости связи и от количества вычислительных элементов. В настоящее время конфликты могут происходить при наличии 8-24 процессоров. Кроме того, системная шина имеет ограниченную (хоть и высокую) пропускную способность (ПС) и ограниченное число слотов. Все это очевидно препятствует увеличению производительности при увеличении числа процессоров и числа подключаемых пользователей. В реальных системах можно задействовать не более 32 процессоров. Для построения масштабируемых систем на базе SMP используются кластерные или NUMA-архитектуры. При работе с SMP-системами используют так называемую парадигму программирования с разделяемой памятью (shared memory paradigm).
MPP (massive parallel processing) – массивно-параллельная архитектура. Главная особенность такой архитектуры состоит в том, что память физически разделена. В этом случае система строится из отдельных модулей, содержащих процессор, локальный банк операционной памяти (ОП), коммуникационные процессоры (рутеры) или сетевые адаптеры, иногда – жесткие диски и/или другие устройства ввода/вывода. По сути, такие модули представляют собой полнофункциональные компьютеры (см. рис.3.2). Доступ к банку ОП из данного модуля имеют только процессоры (ЦП) из этого же модуля. Модули соединяются специальными коммуникационными каналами. Пользователь может определить логический номер процессора, к которому он подключен, и организовать обмен сообщениями с другими процессорами. Используются два варианта работы операционной системы (ОС) на машинах MPP-архитектуры. В одном полноценная операционная система (ОС) работает только на управляющей машине (front-end), на каждом отдельном модуле функционирует сильно урезанный вариант ОС, обеспечивающий работу только расположенной в нем ветви параллельного приложения. Во втором варианте на каждом модуле работает полноценная UNIX-подобная ОС, устанавливаемая отдельно.

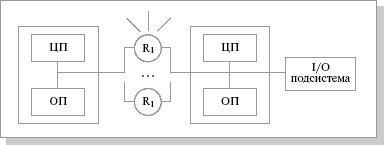

Рис. 3.2. Схематический вид архитектуры с раздельной памятью
Главным преимуществом систем с раздельной памятью является хорошая масштабируемость: в отличие от SMP-систем, в машинах с раздельной памятью каждый процессор имеет доступ только к своей локальной памяти, в связи с чем не возникает необходимости в потактовой синхронизации процессоров. Практически все рекорды по производительности на сегодня устанавливаются на машинах именно такой архитектуры, состоящих из нескольких тысяч процессоров (ASCI Red, ASCI Blue Pacific).
Недостатки:
отсутствие общей памяти заметно снижает скорость межпроцессорного обмена, поскольку нет общей среды для хранения данных, предназначенных для обмена между процессорами. Требуется специальная техника программирования для реализации обмена сообщениями между процессорами;
каждый процессор может использовать только ограниченный объем локального банка памяти;
вследствие указанных архитектурных недостатков требуются значительные усилия для того, чтобы максимально использовать системные ресурсы. Именно этим определяется высокая цена программного обеспечения для массивно-параллельных систем с раздельной памятью.
Системами с раздельной памятью являются суперкомпьютеры МВС-1000, IBM RS/6000 SP, SGI/CRAY T3E, системы ASCI, Hitachi SR8000, системы Parsytec.
Машины последней серии CRAY T3E от SGI, основанные на базе процессоров Dec Alpha 21164 с пиковой производительностью 1200 Мфлопс/с (CRAY T3E-1200), способны масштабироваться до 2048 процессоров.
При работе с MPP-системами используют так называемую Massive Passing Programming Paradigm – парадигму программирования с передачей данных (MPI, PVM, BSPlib).
Гибридная архитектура NUMA. Главная особенность гибридной архитектуры NUMA (nonuniform memory access) – неоднородный доступ к памяти.
Гибридная архитектура совмещает достоинства систем с общей памятью и относительную дешевизну систем с раздельной памятью. Суть этой архитектуры – в особой организации памяти, а именно: память физически распределена по различным частям системы, но логически она является общей, так что пользователь видит единое адресное пространство. Система построена из однородных базовых модулей (плат), состоящих из небольшого числа процессоров и блока памяти. Модули объединены с помощью высокоскоростного коммутатора. Поддерживается единое адресное пространство, аппаратно поддерживается доступ к удаленной памяти, т.е. к памяти других модулей. При этом доступ к локальной памяти осуществляется в несколько раз быстрее, чем к удаленной. По существу, архитектура NUMA является MPP (массивно-параллельной) архитектурой, где в качестве отдельных вычислительных элементов берутся SMP (cимметричная многопроцессорная архитектура) узлы. Доступ к памяти и обмен данными внутри одного SMP-узла осуществляется через локальную память узла и происходит очень быстро, а к процессорам другого SMP-узла тоже есть доступ, но более медленный и через более сложную систему адресации.

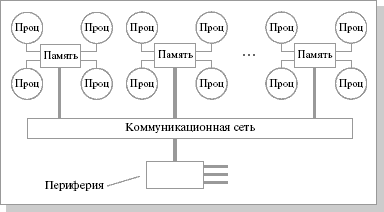

Структурная схема компьютера с гибридной сетью: четыре процессора связываются между собой при помощи кроссбара в рамках одного SMP-узла. Узлы связаны сетью типа "бабочка" (Butterfly):
Рис. 3.3. Структурная схема компьютера с гибридной сетью
Впервые идею гибридной архитектуры предложил Стив Воллох, он воплотил ее в системах серии Exemplar. Вариант Воллоха – система, состоящая из восьми SMP-узлов. Фирма HP купила идею и реализовала на суперкомпьютерах серии SPP. Идею подхватил Сеймур Крей (Seymour R.Cray) и добавил новый элемент – когерентный кэш, создав так называемую архитектуру cc-NUMA (Cache Coherent Non-Uniform Memory Access), которая расшифровывается как "неоднородный доступ к памяти с обеспечением когерентности кэшей". Он ее реализовал на системах типа Origin.
Организация когерентности многоуровневой иерархической памяти
Понятие когерентности кэшей описывает тот факт, что все центральные процессоры получают одинаковые значения одних и тех же переменных в любой момент времени. Действительно, поскольку кэш-память принадлежит отдельному компьютеру, а не всей многопроцессорной системе в целом, данные, попадающие в кэш одного компьютера, могут быть недоступны другому. Чтобы этого избежать, следует провести синхронизацию информации, хранящейся в кэш-памяти процессоров.
Для обеспечения когерентности кэшей существует несколько возможностей:
использовать механизм отслеживания шинных запросов (snoopy bus protocol), в котором кэши отслеживают переменные, передаваемые к любому из центральных процессоров и при необходимости модифицируют собственные копии таких переменных;
выделять специальную часть памяти, отвечающую за отслеживание достоверности всех используемых копий переменных.
Наиболее известными системами архитектуры cc-NUMA являются: HP 9000 V-class в SCA-конфигурациях, SGI Origin3000, Sun HPC 15000, IBM/Sequent NUMA-Q 2000. На сегодня максимальное число процессоров в cc-NUMA-системах может превышать 1000 (серия Origin3000). Обычно вся система работает под управлением единой ОС, как в SMP. Возможны также варианты динамического "подразделения" системы, когда отдельные "разделы" системы работают под управлением разных ОС. При работе с NUMA-системами, так же, как с SMP, используют так называемую парадигму программирования с общей памятью (shared memory paradigm).
Гетерогенные распределенные вычислительные системы.
Наибольшее число существующих в настоящее время распределенных систем построено по схеме гетерогенных мультикомпьютерных. Это означает, что компьютеры, являющиеся частями этой системы, могут быть крайне разнообразны, например, по типу процессора, размеру памяти и производительности каналов ввода-вывода. На практике роль некоторых из этих компьютеров могут исполнять высокопроизводительные параллельные системы, например мультипроцессорные или гомогенные мультикомпьютерные.
Соединяющая их сеть также может быть сильно неоднородной. Так, например, авторы этой книги помогали разрабатывать самодельную распределенную компьютерную систему, названную DAS, состоящую из четырех кластеров мультикомпьютерных систем, соединенных высокопроизводительными ATM-коммутируемыми каналами. Фотографии этой системы и ссылки на исследования, проводимые на ней, можно найти по адресу http://Www.cs.vu.nll-balldas.html. Кластеры также были связаны между собой через стандартные Интернет-соединения. Каждый кластер содержал одинаковые процессоры (Pentium III) и соединяющую их сеть (Myrinet), но различался по числу процессоров (64–128).
Другим примером гетерогенности является создание крупных мультикомпьютерных систем с использованием существующих сетей и каналов. Так, например, не является чем-то необычным существование кампусных университетских распределенных систем, состоящих из локальных сетей различных факультетов, соединенных между собой высокоскоростными каналами. В глобальных системах различные станции могут, в свою очередь, соединяться общедоступными сетями, например сетевыми службами, предлагаемыми коммерческими операторами связи, например SMDS или Frame relay.
В отличие от систем, обсуждавшихся в предыдущих пунктах, многие крупномасштабные гетерогенные мультикомпьютерные системы нуждаются в глобальном подходе. Это означает, что приложение не может предполагать, что ему постоянно будет доступна определенная производительность или определенные службы. Так, в проекте I-way [147] несколько высокопроизводительных компьютерных центров были связаны через Интернет. Согласно общей модели системы предполагалось, что приложения будут резервировать и использовать ресурсы любого из центров, но полностью скрыть от приложений разницу между центрами оказалось невозможно.
Переходя к вопросам масштабирования, присущим гетерогенным системам, и учитывая необходимость глобального подхода, присущую большинству из них, заметим, что создание приложений для гетерогенных мультикомпьютерных систем требует специализированного программного обеспечения. С этой проблемой распределенные системы справляются. Чтобы у разработчиков приложений не возникало необходимости волноваться об используемом аппаратном обеспечении, распределенные системы предоставляют программную оболочку, которая защищает приложения от того, что происходит на аппаратном уровне (то есть они обеспечивают прозрачность).
Метакомпъютинг.
Что такое мета-компьютинг? Этот термин возник вместе с развитием высокоскоростной сетевой инфраструктуры в начале 90-х годов и относился к объединению нескольких разнородных вычислительных ресурсов в локальной сети организации для решения одной задачи. Основная цель построения мета-компьютера в то время заключалась в оптимальном распределении частей работы по вычислительным системам различной архитектуры и различной мощности. Например, предварительная обработка данных и генерация сеток для счета могли производится на пользовательской рабочей станции, основное моделирование на векторно-конвейерном суперкомпьютере, решение больших систем линейных уравнений - на массивно-паралллельной системе, а визуализация результатов - на специальной графической станции.
В дальнейшем, исследования в области технологий мета-компьютинга были развиты в сторону однородного доступа к вычислительным ресурсам большого числа (вплоть до нескольких тысяч) компьютеров в локальной или глобальной сети. Компонентами "мета-компьютера" могут быть как простейшие ПК, так и мощные массивно-параллельные системы. Что важно, мета-компьютер может не иметь постоянной конфигурации - отдельные компоненты могут включаться в его конфигурацию или отключаться от нее; при этом технологии мета-компьютинга обеспечивают непрерывное функционирование системы в целом. Современные исследовательские проекты в этой области направлены на обеспечение прозрачного доступа пользователей через Интернет к необходимым распределенным вычислительным ресурсам, а также прозрачного подключения простаивающих вычислительных систем к мета-компьютерам.
Очевидно, что наилучшим образом для решения на мета-компьютерах подходят задачи переборного и поискового типа, где вычислительные узлы практически не взамодействуют друг с другом и основную часть работы производят в автономном режиме. Основная схема работы в этом случае примерно такая: специальный агент, расположенный на вычислительном узле (компьютере пользователя), определяет факт простоя этого компьютера, соединяется с управляющим узлом мета-компьютера и получает от него очередную порцию работы (область в пространстве перебора). По окончании счета по данной порции вычислительный узел передает обратно отчет о фактически проделанном переборе или сигнал о достижении цели поиска.
