При нормальном микроклимате и отсутствии вредных выделений количество воздуха при общеобменной вентиляции принимают в зависимости от объема помещения, приходящегося на одного работающего. Отсутствие вредных выделений –это такое их количество в технологическом оборудовании, при одновременном выделении которых в воздухе помещения концентрация вредных веществ не превысит предельно допустимую. В производственных помещениях с объемом воздуха на каждого работающего Vni<20 м³ расход воздуха на одного работающего Li должен быть не менее 30 м /ч. В помещении с Vпi ==20...40 м³ L пi - 20 м^3/4. В помещениях с Vni>40 м³ и при наличии естественной вентиляции воздухообмен не рассчитывают. В случае отсутствия естественной вентиляции (герметичные кабины) расход воздуха на одного работающего должен составлять не менее 60 м^3/ч.

Необходимый воздухообмен для всего производственного помещения в целом

L = nL_i,

где n –число работающих в данном помещении.

При определении потребного воздухообмена для борьбы с теплоизбытками составляют баланс явной теплоты помещения:

Q_изб + G_прc_рt_пр + G_вc_рt_ух = 0,

где ∆ Qизб–избытки явной теплоты всего помещения, кВт; G_прС_рt_пр и G_BC_pt_yx –теплосодержание приточного и удаляемого воздуха, кВт; Ср – удельная теплоемкость воздуха, кДж/(кг∙°С); t_np и t_ух–температура приточного и уходящего воздуха, °С.

В летнее время вся теплота, которая поступает в помещение, является суммой теплоизбытков. В холодный период года часть тепловыделений в помещении расходуется на компенсацию теплопотерь

где б т –тепловыделения в помещении, кВт; Z б пот–потери теплоты через наружные ограждения, кВт.

Температура наружного воздуха в теплый период года принимается равной средней температуре самого жаркого месяца в 13 ч. Расчетны температуры для теплого и холодного периодов года приведены в СНиП 2.04.05–91. Температура удаляемого из помещения воздуха

где tрз –температура воздуха в рабочей зоне, °С; а – градиент температуры по высоте помещения, °С/м; для помещений с q_я<23 Вт/м³ можно применять а = 0,5 °С/м. Для «горячих» цехов с q_я>23 Вт/м³ – а = 0,7... 1,5 °С/м; Н – расстояние от пола до центра вытяжных отверстий, м.

Исходя из баланса явной теплоты помещения, определяют необходимый воздухообмен (°С/ч) для ассимиляции теплоизбытков

где ρ_пр – плотность приточного воздуха, кг/м³.

При определении необходимого воздухообмена для борьбы с вредными парами и газами составляют уравнение материального баланса вредных выделений в помещении за время dτ (с):

где G_BPdτ–масса вредных выделений в помещении, обусловленных работой технологического оборудования, мг; LnpCnp dτ – масса вредных выделений, поступающих в помещение вместе с приточным воздухом, мг; L_BC_Bdτ–масса вредных выделений, удаляемых из помещения вместе с уходящим воздухом, мг; Vпdc dτ с–масса вредных паров или газов, накопившихся в помещении за время dτ; Спр и Св – концентрация вредных веществ в приточном и удаляемом воздухе, мг/м³.

При равенстве масс приточного и удаляемого воздуха и, принимая, что благодаря вентиляции вредные вещества не накапливаются в производственном помещении, т.е. dc/ dτ = 0 и Св = Спдк, получим L=G_BP/(C_пдк-С_пр). Концентрация вредных веществ в удаляемом воздухе равна концентрации их в воздухе помещения и не должна превышать ПДК. Концентрация вредных веществ в приточном воздухе должна быть по возможности минимальной и не превышать 30 % ПДК. Необходимый воздухообмен для удаления избыточной влаги определяют исходя из материального баланса по влаге

где G_B^ – масса водяного пара, выделяющегося в помещение, г/с; ρ_пр –плотность воздуха, поступающего в помещение, кг/м³; d_yx –допустимое содержание водяного пара в воздухе помещения при нормативной температуре и относительной влажности воздуха, г/кг;d_пp – влагосодержание приточного воздуха, г/кг.

При одновременном выделении в рабочую зону вредных веществ, не обладающих однонаправленным действием на организм человека, например теплоты и влаги, необходимый воздухообмен принимают по наибольшей массе воздуха, полученной в расчетах для каждого вида производственных выделений.

При одновременном выделении в воздух рабочей зоны нескольких вредных веществ однонаправленного действия (триоксид и диоксид серы; оксид азота совместно с оксидом углерода и др., см. СН 245–71) расчет общеобменной вентиляции надлежит производить путем суммирования объемов воздуха, необходимых для разбавления каждого вещества в отдельности до его условных предельно допустимых концентраций [ci], учитывающих загрязнения воздуха другими веществами. Эти концентрации меньше нормативных C_пдк и определяются из уравнения Σⁿ_i=1

С помощью местной вентиляции необходимые метеорологические параметры создаются на отдельных рабочих местах. Например, улавливание вредных веществ непосредственно у источника возникновения, вентиляция кабин наблюдения и т.д. Наиболее широкое распространение находит местная вытяжная локализующая вентиляция. Основной метод борьбы с вредными выделениями заключается в устройстве и организации отсосов от укрытий.

Конструкции местных отсосов могут быть полностью закрытыми, полуоткрытыми или открытыми (рис. 1.14). Наиболее эффективны закрытые отсосы. К ним относятся кожухи, камеры, герметично или плотно укрывающие технологическое оборудование (рис. 1.14, а). Если такие укрытия устроить невозможно, то применяют отсосы с частичным укрытием или открытые: вытяжные зонты, отсасывающие панели, вытяжные шкафы, бортовые отсосы и др.

Один из самых простых видов местных отсосов – вытяжной зонт (рис. 1.14, ж). Он служит для улавливания вредных веществ, имеющих меньшую плотность, чем окружающий воздух. Зонты устанавливают над ваннами различного назначения, электро- и индукционными печами и над отверстиями для выпуска металла и шлака из вагранок. Зонты делают открытыми со всех сторон и частично открытыми: с одной, двух и трех сторон. Эффективность работы вытяжного зонта зависит от размеров, высоты подвеса и угла его раскрытия. Чем больше размеры и чем ниже установлен зонт над местом выделения веществ, тем он эффективнее. Наиболее равномерное всасывание обеспечивается при угле раскрытия зонта менее 60°.

Отсасывающие панели применяют дня удаления вредных выделений, увлекаемых конвективными токами, при таких ручных операциях, как электросварка, пайка, газовая сварка, резка металла и т.п. Вытяжные шкафы – наиболее эффективное устройство по сравнению с другими отсосами, так как почти полностью укрывают источник выделения вредных веществ. Незакрытыми в шкафах остаются лишь проемы для обслуживания, через которые воздух из помещения поступает в шкаф. Форму проема выбирают в зависимости от характера технологических операций.

Необходимый воздухообмен в устройствах местной вытяжной вентиляции рассчитывают, исходя из условия локализации примесей, выделяющихся из источника образования. Требуемый часовой объем отсасываемого воздуха определяют как произведение площади приемных отверстий отсоса F(м² ) на скорость воздуха в них. Скорость воздуха в проеме отсоса v (м/с) зависит от класса опасности вещества и типа воздухоприемника местной вентиляции (v = 0,5...5 м/с).

Смешанная система вентиляции является сочетанием элементов местной и общеобменной вентиляции. Местная система удаляет вредные вещества из кожухов и укрытий машин. Однако часть вредных веществ через неплотности укрытий проникает в помещение. Эта часть удаляется общеобменной вентиляцией.

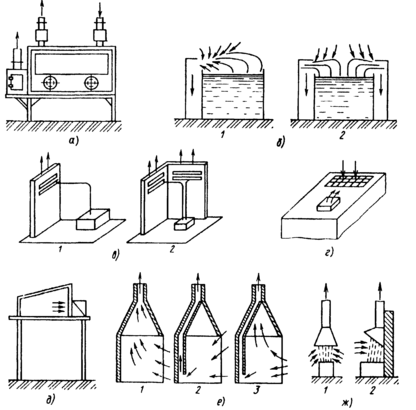

Рис. 1.14. Устройства местной вентиляции:

а – укрытие-бокс; б – бортовые отсосы (1–однобортовой; 2 –двухбортовой); в –боковые отсосы (1–односторонний; 2–угловой); г–отсос от рабочих столов; д–отсос витражного типа; е –вытяжные шкафы (1–с верхним отсосом; 2–с нижним отсосом; 3–с комбинированным отсосом); ж–вытяжные зонты (1–прямой; 2–наклонный).

Аварийная вентиляция предусматривается в тех производственных помещения, в которых возможно внезапное поступление в воздухе большого количества вредных или взрывоопасных веществ. Производительность аварийной вентиляции определяют в соответствии с требованиями нормативных документов в технологической части проекта. Если такие документы отсутствуют, то производительность аварийной вентиляции принимается такой, чтобы она вместе с основной вентиляцией обеспечивала в помещении не менее восьми воздухообменов за 1 ч. Система аварийной вентиляции должна включаться автоматически при достижении ПДК вредных выделений или при остановке одной из систем общеобменной или местной вентиляции. Выброс воздуха аварийных систем должен осуществляться с учетом возможности максимального рассеивания вредных и взрывоопасных веществ в атмосфере.

Для создания оптимальных метеорологических условий в производственных помещениях применяют наиболее совершенный вид промышленной вентиляции – кондиционирование воздуха. Кондиционированием воздуха называется его автоматическая обработка с целью поддержания в производственных помещениях заранее заданных метеорологических условий независимо от изменения наружных условий и режимов внутри помещения. При кондиционировании автоматически регулируется температура воздуха, его относительная влажность и скорость подачи в помещение в зависимости от времени года, наружных метеорологических условий и характера технологического процесса в помещении. Такие строго определенные параметры воздуха создаются в специальных установках, называемых кондиционерами. В ряде случаев помимо обеспечения санитарных норм микроклимата воздуха в кондиционерах производят специальную обработку: ионизацию, дезодорацию, озонирование и т.п.

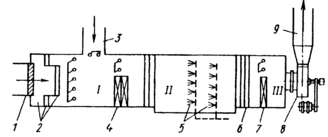

Рис. 1.15. Схема кондиционера:

1–заборный воздуховод; 2–фильтр; 3–соединительный воздуховод; 4–калориферы первой и второй ступени подогрева; 5–форсунки воздухоочистки; 6–переходник-каплеуловитель; 7– калориферы второй ступени; 8 – вентилятор; 9 – отводной воздуховод.

Кондиционеры могут быть местными (для обслуживания отдельных помещений) и центральными (для обслуживания нескольких отдельных помещений). Принципиальная схема кондиционера представлена на рис. 1.15. Наружный воздух очищается от пыли в фильтре 2 и поступает в камеру I, где он смешивается с воздухом из помещения (при рециркуляции). Пройдя через ступень предварительной температурной обработки 4, воздух поступает в камеру II, где он проходит специальную обрабочку (промывание воздуха водой, обеспечивающую заданные параметры относительной влажности, и очистку воздуха), и в камеру III (температурная обработка). При температурной обработке зимой воздух подогревается частично за счет температуры воды, поступающей в форсунки 5, и частично, проходя через калориферы 4 и 7. Летом воздух охлаждается частично подачей в камеру II охлажденной (артезианской) воды, и главным образом в итоге работы специальных холодильных машин.

Кондиционирование воздуха играет существенную роль не только с точки зрения безопасности жизнедеятельности, но и во многих технологических процессах, при которых не допускаются колебания температуры и влажности воздуха (особенно в радиоэлектронике). Поэтому установки кондиционирования в последние годы находят все более широкое применение на промышленных предприятиях.

1.6. ВЛИЯНИЕ ОСВЕЩЕНИЯ НА УСЛОВИЯ ДЕЯТЕЛЬНОСТИ ЧЕЛОВЕКА

Основные светотехнические характеристики. Правильно спроектированное и рационально выполненное освещение производственных помещений оказывает положительное психофизиологическое воздействие на работающих, способствует повышению эффективности и безопасности труда, снижает утомление и травматизм, сохраняет высокую работоспособность.
