Лабораторная работа 4.3.2
Дифракция света на ультразвуковой волне жидкости
Оборудование: оптическая скамья, осветитель, два длинофокусных объектива, кювета с жидкостью, кварцевый излучатель с микрометрическим винтом, генератор ультразвуковой частоты, линза, вертикальная нить на рейтере, микроскоп.
I Определение скорости ультразвука по дифракционной картине
1) Определяем величину длины УЗ-волны.
Показания генератора 1,22 МГц, частотометра 1,15 МГц. Расстояние между двумя максимума вида дифракционной картины = 600±10*10-6м.
По формуле v=λν (*) получается оценить скорость ультразвука в воде, как 1500±100 м/с. Что хорошо совпадает с ожидаемой теоретически величиной.

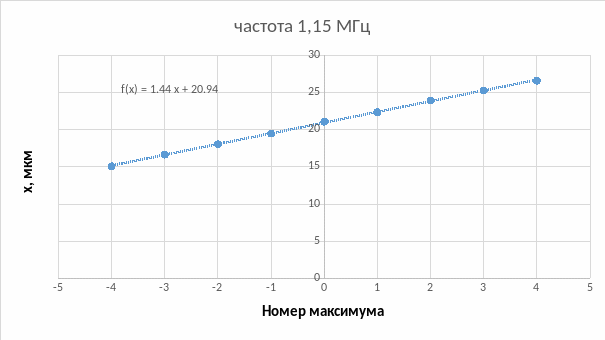

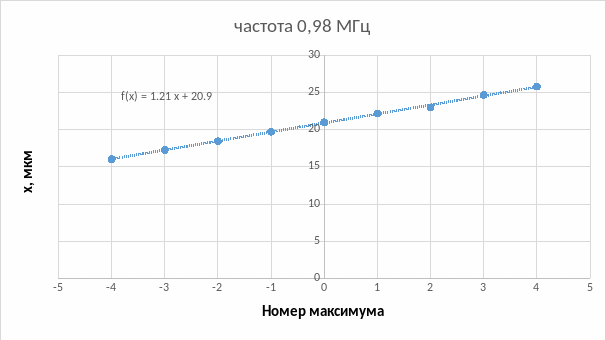

2) Измерения параметров дифракционной картины
| x, мкм, для следующих частот | |||
| N max | ν 1,15 МГц | ν 1,62 МГц | ν 0,98 МГц |
| 4 | 26,6±0,1 | 25,8±0,1 | |
| 3 | 25,3±0,1 | 26,9±0,1 | 24,7±0,1 |
| 2 | 23,9±0,1 | 25±0,1 | 23±0,1 |
| 1 | 22,4±0,1 | 23±0,1 | 22,2±0,1 |
| 0 | 21,1±0,1 | 21±0,1 | 21±0,1 |
| -1 | 19,5±0,1 | 18,8±0,1 | 19,7±0,1 |
| -2 | 18,0±0,1 | 16,9±0,1 | 18,4±0,1 |
| -3 | 16,6±0,1 | 14,8±0,1 | 17,3±0,1 |
| -4 | 15,1±0,1 | 12,8±0,1 | 16,0±0,1 |
рассчитаем длину волны по формуле:
;Из неё же найдём скорость звука по формуле (*)
vзвука= 1420±80м/с
vзвука= 1430±80 м/с
vзвука= 1450±80 м/с
vзвука ср=1435±80 м/с

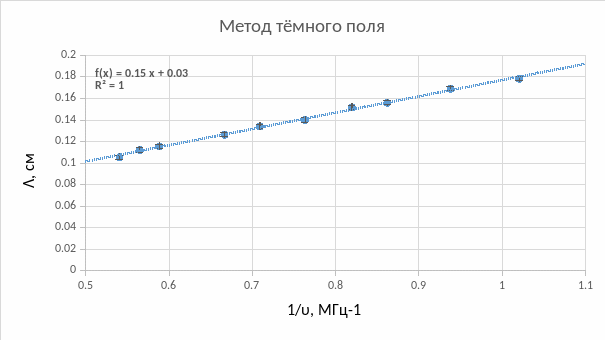

II Определение скорости ультразвука методом тёмного поля
Калибруем цену деления микроскопа по мм сетке → 1 мм = 26 делений
Закрыв нулевой максимум проводим измерения системы полос.
| ν, МГц | N полос | x, дел. микроскопа | Λ, см | 1/ ν |
| 0,98 | 7 | 2,4 | 0,178±0,002 | 1,020±0,005 |
| 1,066 | 10 | 3,25 | 0,169±0,002 | 0,938±0,005 |
| 1,16 | 11 | 3,3 | 0,156±0,002 | 0,862±0,004 |
| 1,22 | 12 | 3,5 | 0,152±0,002 | 0,820±0,004 |
| 1,31 | 13 | 3,5 | 0,140±0,002 | 0,763±0,003 |
| 1,41 | 13 | 3,35 | 0,134±0,002 | 0,710±0,002 |
| 1,5 | 14 | 3,4 | 0,126±0,002 | 0,667±0,001 |
| 1,7 | 16 | 3,55 | 0,115±0,002 | 0,588±0,001 |
| 1,77 | 16 | 3,45 | 0,112±0,002 | 0,565±0,001 |
| 1,85 | 17 | 3,45 | 0,106±0,002 | 0,540±0,001 |
Так скорость звука = 1510±70 м/с, что хорошо согласуется, как и с результатами полученными в предыдущих пунктах, так и с табличным значением.
