НИУ МЭИ
ИДДО
Отчёт по лабораторной работе 2
по курсу
«Схемотехника»
Исследование элементов логических схем и
изучение САПР
Вариант №112
Выполнил: Шмагин С. И.
группа ИД-02135-18
Задание I. Исследование схем на простых логических элементах серии кр1533.
Мой вариант – 112. 112 mod 9 + 1 = 5. Элемент – ЛЛ1.
| № | Функция |
| 1 | 3ИЛИ |
| 2 | 3И-НЕ |
| 3 | 3ИЛИ-НЕ |
| 4 | 3И |
| 5 | 3ИЛИ |
| 6 | 3И |
| 7 | 3И-НЕ |
| 8 | 3ИЛИ |
| 9 | 3ИЛИ-НЕ |

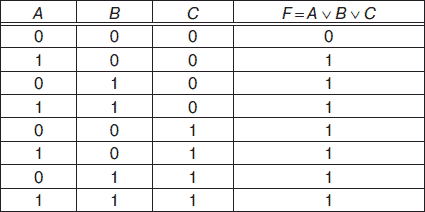

Таблица истинности функции 3ИЛИ:

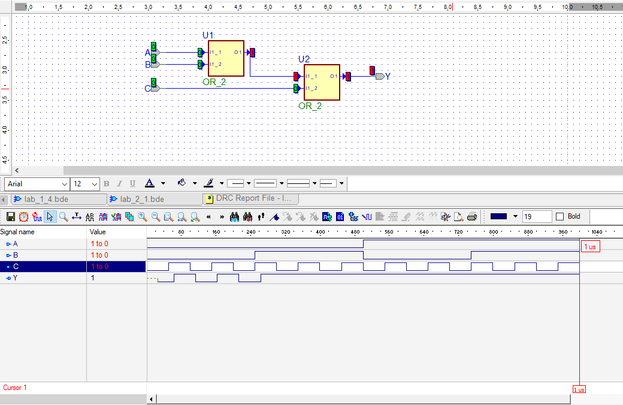

Задержка как и ожидалось 26нс, задержка одного элемента – 13 нс.
Задание 2. Проектирование и верификация схемы, реализующей логическую функцию 3ИЛИ на элементах различных базисов
Мой вариант – 112. 112 mod 9 + 1 = 5. Элемент – 2ИЛИ. Функцию 3ИЛИ при помощи элементов 2ИЛИ я реализовал в первом задании, поэтому я беру следующий вариант – 2И-НЕ.
| № | Элемент |
| 1 | 2И-НЕ |
| 2 | 2ИЛИ-НЕ |
| 3 | 2И,2ИЛИ,Не |
| 4 | 2И-НЕ,2ИЛИ-НЕ |
| 5 | 2ИЛИ |
| 6 | 2И-НЕ |
| 7 | 2ИЛИ-НЕ |
| 8 | 2И,2ИЛИ,Не |
| 9 | 2И-НЕ |

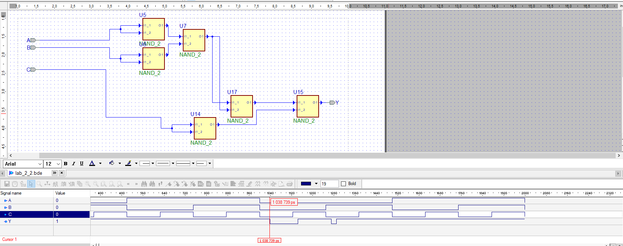

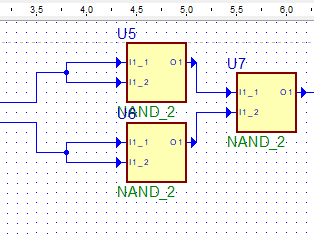

Для реализации элемента 2ИЛИ требуется вот такая схема из трех элементов 2И-НЕ:
Следовательно, для реализации элемента 3ИЛИ потребуется 6 таких элементов.
Таблица истинности функции 3ИЛИ:
Задержка составляет около 40 нс.
Задание 3. Проектирование и верификация простой комбинационной схемы
Мой вариант – 112. 112 mod 9 + 1 = 5.
| № | Логическая ФУНКЦИЯ |
| 1 | Определяет Y=1 если число F в диапазоне 1-15 простое ( простые числа 2,3,5,7) |
| 2 | Определяет число единиц в трехразрядном двоичном коде F( например в коде 011- 2 единицы) |
| 3 | Определяет позицию самой левой 1 в трехразрядном двоичном коде F (например в коде 011номер левой 1 равен 2) |
| 4 | Мажоритарная функция 2 из трех |
| 5 | Определяет число нулей в трехразрядном двоичном коде F( вых сигнал два разряда) |
| 6 | Сдвигает трехразрядный двоичный код F влево на 1 разряд или вправо в зависимости от управляющего сигнала s |
| 7 | Определяет двухразрядное двоичное число А больше двухразрядного числа В ,или нет |
| 8 | Определяет двухразрядное двоичное число А равно двухразрядному числу В ,или нет |
| 9 | Определяет Y=1 если число F в диапазоне 1-10 делится нацело на 3 |
| 10 | Определяет Y=1 если число F в диапазоне 1-15 делится нацело на 5 |
| № | X1 | X2 | X3 | Y1 | Y2 |
| 1 | 0 | 0 | 0 | 1 | 1 |
| 2 | 0 | 0 | 1 | 1 | 0 |
| 3 | 0 | 1 | 0 | 1 | 0 |
| 4 | 0 | 1 | 1 | 0 | 1 |
| 5 | 1 | 0 | 0 | 1 | 0 |
| 6 | 1 | 0 | 1 | 0 | 1 |
| 7 | 1 | 1 | 0 | 0 | 1 |
| 8 | 1 | 1 | 1 | 0 | 0 |

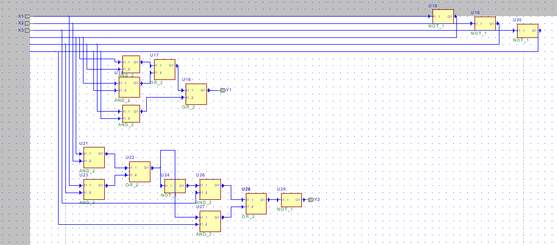

Так как выход имеет 2 разряда, данная функция будет описываться системой функций.
СДНФ для первой функции в системе:
¬X1 ¬X2 ¬X3 + ¬X1 ¬X2 X3 + ¬X1 X2 ¬X3 + X1 ¬X2 ¬X3
СДНФ для второй функции в системе:
¬X1 ¬X2 ¬X3 + ¬X1 X2 X3 + X1 ¬X2 X3 + X1 X2 ¬X3
СДНФ для первой функции после минимизации:
¬X1 ¬X2(¬X3 + X3) + ¬X1 ¬X3(¬X2 + X2) + ¬X2 ¬X3(¬X1 + X1) = ¬X1 ¬X2+ ¬X1 ¬X3+ ¬X2 ¬X3
Вторая функция после минимизации:
При помощи полинома жегалкина:
1⊕X3⊕X2⊕X1 1⊕X = ¬ X X1⊕ X2=¬X1X2+X1¬X2

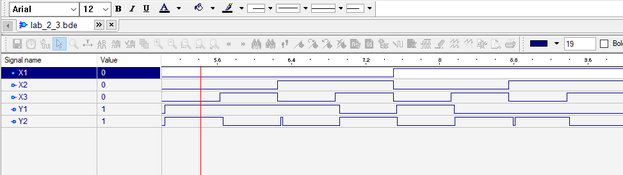

Задержки сигналов – 33 нс для Y1 и 56 нс для Y2
Тест показал соответствие таблице истинности.
