1.5 История создания, современное состояние и тенденции развития ГНСС

Облик ГНСС в том виде, в котором они существуют и используются сейчас, в основном сформировался в начале 70-х годов 20-го века, когда Советский Союз и США практически в одном время начали разработку систем ГЛОНАСС и GPS. До настоящего времени только эти две системы имеют полноразмерные орбитальные группировки НКА, которые обеспечивают предоставление услуг в глобальном масштабе, хотя работы по созданию собственных ГНСС Galileo и Compass ведут соответственно страны Европейского союза и Китай. Кроме того, ряд Япония и Индия реализуют национальные программы по построению региональных РНС навигационной системы (РНСС). В таблице №№ приведены данные о штатном составе орбитальной группировки и типах орбит каждой из существующих и создаваемых систем. Краткие сведения о ГНСС ГЛОНАСС, GPS, Galileo, Compass приведены ниже.

Таблица №№ Характеристики ГНСС и РНСС

В состав бортовой аппаратуры входят передатчики и антенны навигационных сигналов и телеметрической информации, антенны и приемники данных и команд, передаваемых от НКУ, бортовое синхронизирующее устройство (БСУ), блоки ориентирования, источники питания и различное вспомогательное оборудование. На НКА может также размещаться дополнительное оборудование, такое как аппаратура контроля внешней среды и другое.

1.5.1 ГЛОНАСС

Орбитальная группировка

Г
ЛОбальная НАвигационная Спутниковая Система (ГЛОНАСС) разрабатывалась на основе опыта создания и успешной эксплуатации советской СРНС «Цикада». Первые НКА серии «Глонасс» («Космос-1413», «Космос-1414» и «Космос-1415») (рис. 1.14) были выведены на орбиту 12 октября 1982 г. [7]. Далее развертывание сети НКА продолжилось с темпом 1-2 запуска в год.

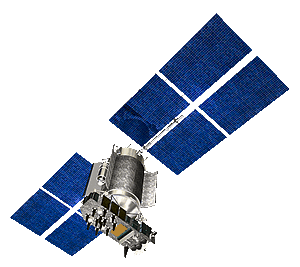

Рис. 1.14 Навигационный космический аппарат «Глонасс»

К концу 1988 г., имея сеть из шести НКА, используемых по целевому назначению, система вышла на предэксплуатационный этап. Первая фаза следующего этапа – опытной эксплуатации начата в 1993 г. В 1996 г. орбитальная группировка ГЛОНАСС была развернута до штатного состава в 24 НКА. К сожалению, проблемы в экономике Российской Федерации 90– х годов не позволили своевременно вводить в строй новые аппараты, взамен исчерпавших

свой ресурс, что привело к деградации орбитальной группировки (в 1999 г. в ее составе было лишь 10 аппаратов, из которых только 8 использовались по целевому назначению, см. рис. 7.3).

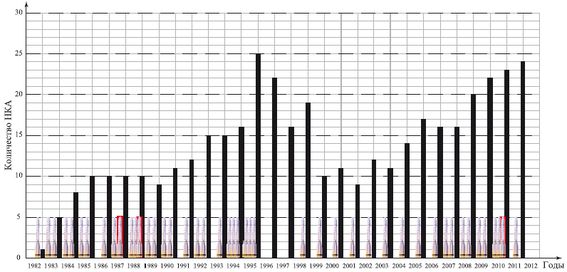

Рис. 1.15 Динамика изменения состава орбитальной группировки ГЛОНАСС (1982-2012 г.г.)

В 2001г. По инициативе Президента РФ плана была принята федеральная целевая программа «Глобальная навигационная система». В рамках ФЦП была завершена разработка НКА серии «Глонасс-М» (рис. 1.15), летные испытания которых начались в 2003 году. 27 марта 2009 года ГНСС ГЛОНАСС, орбитальная группировка которой на тот момент насчитывала 22 НКА «Глонасс-М», принята в эксплуатацию. К концу 2011 года орбитальная группировка ГЛОНАСС была укомплектована до штатного состава – 24 НКА, используемых по целевому назначению, при этом общее количество НКА на орбитах составило 31 НКА, в том числе – первый НКА нового поколения «Глонасс-К» (рис. 1.16), выведенный на околоземную орбиту 26 февраля 2011 года для летных испытаний.

Рис. 1.15 НКА Глонасс-М Рис. 1.16 НКА Глонасс-К

Действующая на данный момент производственная программа предусматривает выпуск 51 НКА данного типа. Сравнительные характеристики различных поколений НКА «Глонасс» приведены в таблице. 7.1

Табл. 7.1 Характеристики НКА ГЛОНАСС

В состав бортовой аппаратуры входят передатчики и антенны навигационных сигналов и телеметрической информации, антенны и приемники данных и команд, передаваемых от НКУ, бортовое синхронизирующее устройство (БСУ), блоки ориентирования, источники питания и различное вспомогательное оборудование. На НКА может также размещаться дополнительное оборудование, такое как аппаратура контроля внешней среды, ретрансляторы системы КОСПАС-САРСАТ и другое.

Спутники ГНСС ГЛОНАСС размещены на трех круговых орбитах. Наклонение орбитальных плоскостей =64,8°, долготы восходящих узлов (точек пересечения экваториальной плоскости с полуплоскостями орбит, соответствующим движению НКА с юга на север), различаются на 120°. В каждой орбитальной плоскости восемь НКА разнесены по аргументу широты через 45°, в свою очередь, аргументы широты НКА в каждой из орбитальных плоскостях с
двинуты относительно соседней на ± 15° (рисунок 7.7).

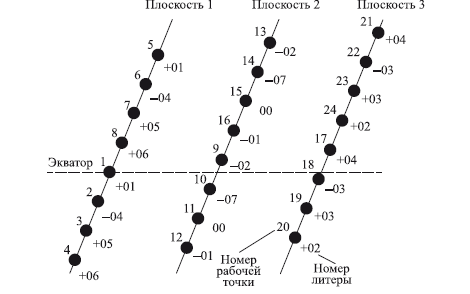

Рис.1.17 Схема размещения НКА ГЛОНАСС на орбитах

Высоте круговых орбит, равной 19100 км над поверхностью
Земли, соответствует номинальный период обращения НКА

Т = 11 ч 15 мин 44 с [2, 7], не кратный периоду суточного вращения Земли. Орбиты с таким периодом, называемые несинхронными, менее чувствительны к возмущениям, обусловленным неоднородностью гравитационного поля Земли, по сравнению с синхронными резонансными круговыми орбитами (Т = 12 ч 00 мин), используемыми в системе GPS (см. разд. 7.2). Действительно, след синхронной орбиты НКА на поверхности Земли раз в сутки проходит через одни и те же точки, поэтому картина возмущения орбиты неоднородностями гравитационного поля будет повторяться для каждого НКА, и при этом заметно отличаться от картины возмущений для всех других НКА. След же несинхронной круговой орбиты, благодаря вращению Земли, медленно (с периодом 7 сут 23 ч 27 мин 28 с) перемещается относительно поверхности Земли, при этом возмущения орбит для всех НКА в среднем практически одинаковы [2].

Наземный комплекс управления (НКУ) решает следующие основные задачи.

1. Проводит траекторные измерения с целью контроля, уточнения и прогнозирования параметров орбит (эфемерид) НКА.

2. Выполняет временные измерения с целью определения и прогноза отклонений бортовых шкал времени (БШВ) всех НКА, относительно общесистемной шкалы (СШВ), формируемой центральным синхронизатором.

3. Формирует массив данных, содержащий прогноз эфемерид, поправки к бортовым ШВ НКА, альманах и другие данные.

4. Обеспечивает передачу («закладку») этих данных в бортовой цифровой вычислительный комплекс НКА для включения в навигационное сообщение, передаваемое потребителю, а также для коррекции бортовых ШВ (их синхронизацию с СШВ).

5. Ведет радиотелеметрический контроль, диагностику и прогноз состояния бортовой аппаратуры НКА.

6. Ведет мониторинг качества радионавигационных сигналов, излучаемых НКА, с целью выявления возможных неисправностей и отклонений в работе бортовой аппаратуры; контролирует сдвиг фазы дальномерного сигнала НКА относительно фазы сигнала ЦС.

7. Осуществляет планирование, программное и командное управление полетом НКА и функционированием бортовых систем.

8. Планирует работу всех элементов НКУ, обработку и обмен данными между его элементами.

Для решения перечисленных задач НКУ ГЛОНАСС включает в себя ряд взаимосвязанных элементов, важнейшими из которых являются:

• центр управления системой (ЦУС);

• система синхронизации (СС), включающая центральные синхронизаторы (ЦС);

• контрольные станции (КС).

Укрупненная схема наземного комплекса управления приведена на рис.1.18

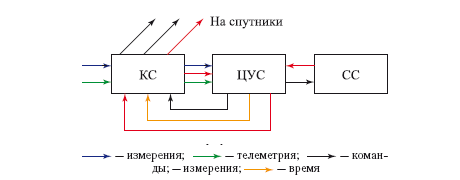

Рис.1.18 Укрупненная схема подсистемы контроля и управления

Рассмотрим основные функции, выполняемые составными частями НКУ.

Центр управления системой, соединенный каналами связи различных типов со всеми элементами НКУ, осуществляет планирование и координацию всех используемых в его работе средств. В том числе, вычислительные средства баллистического центра НКУ рассчитывают, на основе полученных данных прогноза эфемерид и частотно-временных поправок, пространственно-временные характеристики группировки НКА. При этом используются данные системы единого времени, системы определения параметров вращения Земли, систем мониторинга гелио- и геофизической обстановки.

Необходимо отметить, что требования к точности контроля параметров орбиты и синхронизации временных шкал, которые должен обеспечивать НКУ ГЛОНАСС, существенно выше, чем в любой другой области космонавтики, поскольку погрешности в этих параметрах непосредственно определяют итоговую точность НВО. СКО расчета (прогноза) параметров орбит НКА не должно превышать 1 м., поэтому при расчетах необходимо учитывать такие факторы, как световое давление на НКА, влияние релятивистских эффектов на гравитационное поле Земли, неравномерность вращения Земли и ее полюсов, а также наличие реактивных сил, связанных с газоотделением материалов покрытия НКА. В большинстве других космических приложений влиянием этих факторов пренебрегают.

Центральный синхронизатор обеспечивает высокоточную, с погрешностью до единиц нс, синхронизацию бортовых и системной шкал времени (расхождение этих шкал в 10 нс приводит к погрешности измерения псевдодальности порядка 3 м). Для решения этой задачи в настоящее время используются наземные водородные стандарты частоты с относительной нестабильностью порядка 1х10^-14, а также наземные средства сличения шкал с погрешностью 3…5 нс. Шкала центрального синхронизатора ГЛОНАСС «привязана» к национальной шкале времени России UTC (SU) (см. главу 2).

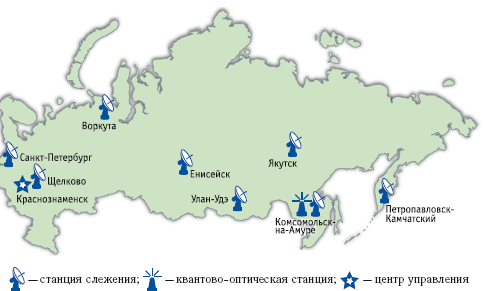

Контрольные станции осуществляют траекторные и временные измерения, необходимые для формирования эфемеридной информации и оценки расхождений БШВ относительно СШВ, а также ведут прием телеметрической информации и передачу («закладку») информации на борт НКА. Распределение КС по территории России иллюстрирует рис. 1.19.
