1.4 Спутниковые радионавигационные системы второго поколения

1.4.1 Концепция построения

В основу концепции построения ГНСС был положен ряд принципиальных требований, вытекающих из назначения систем. Согласно этим требованиям, навигационное поле ГНСС не только должно быть в глобальном масштабе непрерывным в пространстве и времени, но для одномоментного решения навигационной задачи в трехмерном пространстве должна быть обеспечена возможность одновременного наблюдения не менее четырех НКА.

При этом подразумевалось, что аппаратура потребителя (АП) должна быть возможно более компактной, простой и иметь невысокую стоимость, соответственно увеличивалась доля функциональной нагрузки, возлагаемой на аппаратуру НКА и наземного комплекса управления (НКУ).

В качестве безусловных в концепции выдвигались следующие требования к ГНСС:

• беззапросность НВО, что предполагает автономность процесса формирования и излучения навигационных сигналов на НКА без инициализации со стороны потребителя;

• независимость НВО, что означает возможность определения искомых навигационных параметров в АП без привлечения других средств и источников информации.

В дальнейшем, по мере развития гражданских применений ГНСС, таких как управление воздушным движением и судовождением, все большее значение приобретали следующие характеристики ГНСС:

• точность – это степень соответствия местоположения потребителя, определенного в данный момент времени с помощью навигационной системы, истинному положению, которая характеризуется допустимой величиной отклонения определенных координат от истинных. (Количественной мерой точности являются абсолютное значение разности между определенными и истинными значениями координат или среднеквадратическая погрешность (СКП)).

• доступность (готовность) — вероятность работоспособности ГНСС в момент обращения к ней и в процессе навигационного сеанса;

• целостность — вероятность выявления отказа системы в течение заданного времени или быстрее;

• непрерывность — вероятность сохранения непрерывной работоспособности системы на заданном промежутке времени. (Под заданным, как правило, подразумевается наиболее важный с практической точки зрения отрезок времени, например, время захода на посадку воздушного судна).

Современные требования к указанным характеристикам ГНСС зависят от характера задач, решаемых потребителями. Численные значения точности позиционирования изменяются в широких пределах от долей метра до нескольких километров. Доступность услуг ГНСС при полете воздушного судна по маршруту должна быть не ниже 0,999, а при заходе на посадку в зоне аэродрома — не ниже 0,99999. На этапе посадке особую важность приобретает целостность НВО, которая должна быть не ниже 10^–7 на заход при времени предупреждения об отказе 2-6 с, в зависимости от этапа посадки воздушного судна.

Для решения поставленной задачи при проектировании ГНСС были избраны среднеорбитальные НКА с высотой орбиты порядка 20 тыс. км (дальнейшее увеличение высоты орбиты нецелесообразно, так как практически не приводит к расширению зоны видимости НКА). Период обращения НКА для такой высоты орбиты составляет около 12 ч. При указанных параметрах орбит, для того, чтобы гарантировать в любой точке территории России одновременное наблюдение не менее четырех НКА, достаточно иметь в составе орбитальной группировки 18 НКА. Гарантированное 100%-е покрытие всей Земли достигается при наличии в составе орбитальной группировки не менее 24 НКА, при этом при этом на значительной части территории Земли появляется возможность наблюдения большего количества НКА, что повышает точность и надежность навигационных измерений. С учетом этих соображений было принято, что штатный состав орбитальных группировок ГНСС включает в себя 24 НКА.

Кроме коренного изменения структуры и геометрии орбитальной группировки, в ГНСС с самого начала были заложены средства, обеспечивающие прецизионную взаимную синхронизацию бортовых шкал (эталонов) времени НКА. Большое внимание уделялось также развитию средств высокоточного определения и прогнозирования параметров орбит (эфемерид) НКА.

Решение перечисленных, а также и многих других задач позволило создать, ввести в эксплуатацию и в итоге предоставить в пользование всему населению Земли две среднеорбитальные системы: российскую ГЛОНАСС и американскую NAVSTAR/ GPS.

1.4.2 Обобщенная структурная схема ГНСС

Как уже отмечалось, принципиальная особенность СРНС, состоит в том, что роль ОРНТ в них играют НКА, совершающие автономное орбитальное движение. Поэтому в отличие от РНС наземного базирования, основными подсистемами которых являются аппаратура базовых станций и аппаратура потребителя, в состав ГНСС обязательно входит еще одна подсистема — НКУ. Эта подсистема обеспечивает контроль и прогнозирование параметров орбиты НКА, контроль точности и коррекцию бортовых эталонов времени, дистанционный мониторинг исправности бортовой аппаратуры и управление режимами ее работы, составом, объемом и скоростью передачи служебной информации и пр.

Соответственно, на момент создания структура, ГНСС включала в себя три основные подсистемы [13]:

• подсистему НКА;

• подсистему наземного комплекса контроля и управления (НКУ);

• подсистему НАП.

Расширение количества средств, привлекаемых для решения задач навигационного обеспечения потребителей, включая функциональные дополнения, т. е. специальные комплексы аппаратуры наземного и космического базирования, обеспечивающие потребителям в определенном регионе или локальной области дополнительные возможности, например – повышение точности измерений за счет применения дифференциальных методов измерений (подробнее об этом см. разд. №№), потребовали создания более сложных глобальных навигационных систем (ГНС).

Общепринятой практикой стало включение в состав ГНС комплекса средств фундаментального обеспечения, ответственных за поддержание систем координат и времени.

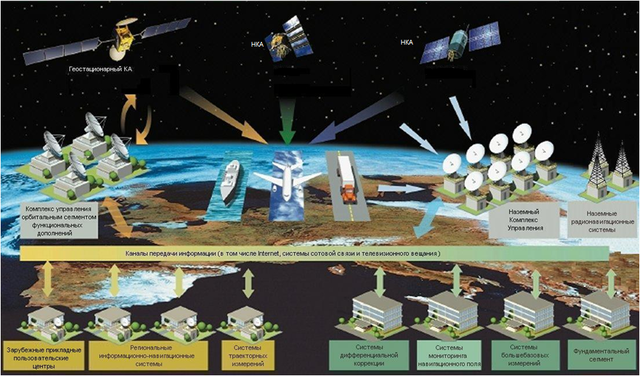

Общие принципы взаимодействия отдельных подсистем ГНС иллюстрирует структурная схема, приведенная на рис. 1.4.1.

1.13 Обобщенная структурная схема ГНСС
