Рисунок 3-12 показывает работу такого протокола для n=1 в форме диаграммы.

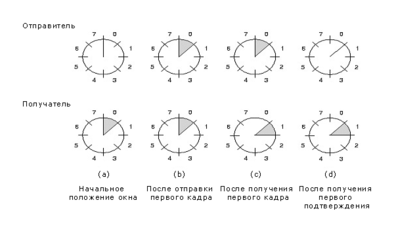

Рисунок 3-12. Протокол скользящего окна

Протокол скользящего окна в 1 бит.

Прежде чем переходить к общему случаю, рассмотрим протокол скользящего окна с максимальным размером окна в 1 бит. Такой протокол использует старт-стопный режим и, послав кадр, не шлет другой, пока не придет подтверждение на первый.

Есть два случая: первый - простой и наиболее удобный, когда только один из канальных уровней первым начинает передачу. В этом случае вне тела основного цикла одной из программ канального уровня есть обращения к процедурам to_phisical_layer и start_timer. Случай, когда оба уровня одновременно могут начинать передачу, описывается позже, поскольку он требует более детального рассмотрения.

Машина, инициирующая обмен, берет пакет от сетевого уровня, формирует кадр и посылает его. Когда он (или любой другой кадр) поступает, канальный уровень-получатель проверяет: не является ли этот кадр дубликатом. Если поступивший кадр тот, что ожидался, то он передается на сетевой уровень и окно получателя сдвигается вверх.

Поле уведомления содержит номер последнего кадра, полученного без ошибок. Если этот номер согласуется с номером кадра, который уровень-отправитель старается послать, то он считает, что кадр, хранящийся в буфере, послан, и сбрасывает его оттуда, забирая новый с сетевого уровня. Если номера не согласуются, то отправитель старается послать тот же кадр еще раз. В любом случае, после получения кадра отправляется новый кадр.

На рисунке 3-14 показан протокол 4. Если у А очень короткий тайм-аут, то все дубликаты кадра пойдут с одним и тем же значением полей seq и ask. Поэтому, получив исправный кадр, В установит значение переменной frame_expected равным 1 и пошлет подтверждение. Все последующие дубликаты будут им отвергнуты, так как он будет ожидать кадра с 1, а не 0.

Случай, когда оба канальных уровня начинаю передачу одновременно, показан на рисунке 3-14 (b). В нем возникает много повторных передач одного и того же кадра даже при отсутствии ошибок в передаче.

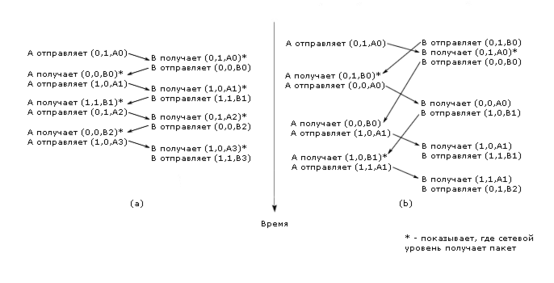

Рисунок 3-14. Два сценария для протокола 4

Протокол с возвратом на n кадров и протокол с выборочным повтором.

До сих пор мы предполагали, что время доставки кадра и время доставки подтверждения пренебрежимо малы. В некоторых случаях это предположение очевидно не работает. Оно может приводить к серьезным бесполезным тратам пропускной способности канала.

Эта проблема есть следствие правила, по которому отправитель ждет подтверждения прежде, чем пошлет следующий кадр. Это требование можно ослабить - разрешить отправителю отправлять до w кадров, не дожидаясь их подтверждения. Надлежащим выбором значения w отправитель может заполнить все время, необходимое на отправку кадра и получение его подтверждения. В вышеприведенном примере w должно быть равным, по крайней мере, 26. Это то количество кадров, какое отправитель успеет отправить за 520 мсек., прежде чем придет подтверждение на кадр 0. Таким образом, неподтвержденными будут 25 из 26 кадров, размер окна отправителя будет равным 26 кадров.

Эта техника известна как конвейер. Ее применение в случае ненадежного канала наталкивается на ряд проблем. Первая - что делать, если в середине потока пропадет или попадется поврежденный кадр? Получатель уже получит большое количество кадров к тому моменту, когда отправитель обнаружит, что что-то произошло. Когда получатель получил поврежденный кадр, он его должен сбросить, что делать с последующими кадрами? Помните, что канальный уровень обязан передавать пакеты на сетевой уровень в том порядке, в каком их отправлял отправитель.

Есть два приема для решения этих вопросов: откат и выборочный повтор. При откате все кадры, поступившие после поврежденного кадра, сбрасываются и не подтверждаются. Отправитель по тайм-ауту повторно отправляет все кадры, начиная с первого неподтвержденного кадра. Этот подход показан на рисунке 3-15 (а), где размер окна у получателя - 1.

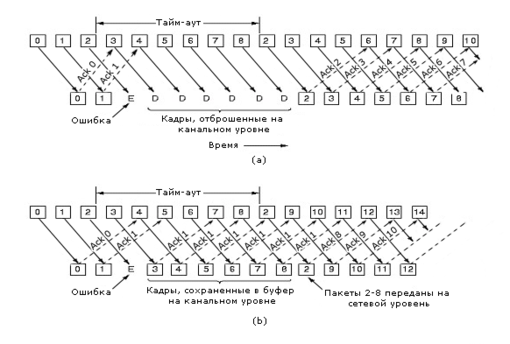

Рисунок 3-15. Влияние ошибки при окне размером 1 (a) и окне большого размера (b)

При выборочном повторе у получателя длина окна такая же, как и у отправителя. Отправитель отмечает неподтвержденный кадр и посылает его еще раз. Получатель не передает на сетевой уровень последовательность пакетов, если в ней есть разрывы (рисунок 3-15 (b)).

33. Проблемы передачи данных на канальном уровне (Сервис, предоставляемый сетевому уровню, Разбиение на кадры, Контроль ошибок, Управление потоком). Пример протокола канального уровня (HDLC)

Протокол HDLC (High Level Data Link Control).

Познакомимся с группой давно известных, но по-прежнему широко используемых на практике протоколов. Все они имеют одного предшественника - SDLC (Synchronous Data Link Control) - протокола управления синхронным каналом, предложенного фирмой IBM в рамках архитектуры SNA. ISO модифицировало этот протокол и выпустило под название HDLC - High level Data Link Control. МКТТ модифицировало HDLC для X.25 и выпустило под именем LAP - Link Access Procedure. Позднее он был модифицирован в LAPB.

Все эти протоколы построены на одних и тех же принципах. Они используют технику вставки специальных последовательностей битов и являются бит–ориентированными протоколами. Различия между ними незначительные.

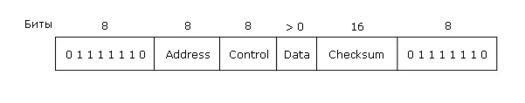

Рисунок 3-16. Типовая структура кадра протокола HDLC

• Поле Address используют для адресации терминала, если их несколько на линии. Для линий точка-точка это поле используется для того, чтобы отличать команду от ответа.

• Поле Control используется для последовательных номеров кадров, подтверждений и других нужд.

• Поле Data может быть сколь угодно большим и используется для передачи данных. Надо только иметь в виду, что чем длиннее это поле, тем больше вероятность повреждения кадра на линии.

• Поле Checksum - это поле используется для передачи CRC-кода.

Флаговые последовательности 01111110 используются для разделения кадров и постоянно передаются по незанятой линии в ожидании кадра. Существует три вида кадров: Information, Supervisory, Unnumbered. Организация поля Control для этих трех видов кадров показана на рисунке 3-17. Как видно из размера поля Seq, в окне отправителя может находиться до 7 неподтвержденных кадров. Поле Next используется для отправки подтверждения вместе с передаваемым кадром. Подтверждение может быть в форме номера последнего правильно переданного кадра, а может быть в форме первого, еще не переданного кадра. Какой вариант будет использован - зависит от параметров протокола.

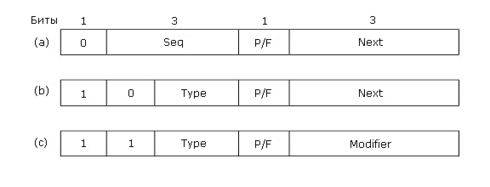

Рисунок 3-17. Поле Control для кадров: Information (a), Supervisory (b), Unnumbered (c)

Разряд P/F используют при работе с группой терминалов. Когда компьютер приглашает терминал к передаче, он устанавливает этот разряд в P (все кадры, посылаемые терминалами, имеют здесь P). Если это последний кадр, посылаемый терминалом, то значение этого разряда устанавливается в F.

Кадры Supervisory бывают четырех типов.

• Тип 0 - уведомление в ожидании следующего кадра (RECEIVE READY). Используется, когда нет встречного трафика, чтобы передать уведомление в кадре с данными.

• Тип 1 - негативное уведомление (REJECT) - указывает на ошибку при передаче. Поле Next указывает номер кадра, начиная с которого надо перепослать кадры.

• Тип 2 - RECEIVE NOT READY. Подтверждает все кадры, кроме указанного в Next. Используется, чтобы сообщить источнику кадров о необходимости приостановить передачу в силу каких-то проблем у получателя. После устранения этих проблем получатель шлет RECEIVE REDAY, REJECT или другой надлежащий управляющий кадр.

• Тип 3 - SELECTIVE REJECT - указывает на необходимость перепослать только кадр, указанный в Next. LAPB и SDLC не используют кадры этого типа.

Третий класс кадров - Unnumbered. Кадры этого класса иногда используются для целей управления, но чаще для передачи данных при ненадежной передаче без соединения.

Все протоколы имеют команду DISConnect - для сообщения о разрыве соединения. Команды SNRM и SABM используются для установки счетчиков кадров в ноль, сброса соединения в начальное состояние, установки соподчиненности на линии. Команда FRMR указывает на повреждение управляющего кадра (например, когда контрольная сумма верна, а значения полей противоречивы).

34. Архитектура Frame Relay и ее канальный уровень

Frame Relay.

Ретрансляция кадров (Frame Relay, FR) - это метод доставки сообщений в сетях передачи данных (СПД) с коммутацией пакетов. Первоначально разработка стандарта FR ориентировалась на цифровые сети интегрированного обслуживания (ISDN - Integrated Services Digital Networks), однако позже стало ясно, что FR применим и в других СПД (здесь под данными понимается любое сообщение, представленное в цифровой форме). К числу достоинств рассматриваемого метода прежде всего необходимо отнести малое время задержки, простой формат кадров, содержащих минимум управляющей информации, и независимость от протоколов верхних уровней модели OSI.

FR является бит-ориентированным синхронным протоколом и использует кадр в качестве основного информационного элемента - в этом смысле он очень похож на протокол HDLC. Однако FR обеспечивает не все функции протокола HDLC. Многие элементы кадра HDLC исключены из основного формата кадра FR (в последнем адресное поле и поле управления HDLC совмещены в едином адресное поле), что привело к сокращению набора функций в этом протоколе.

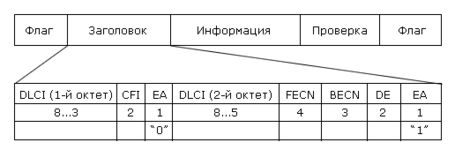

Рисунок 3-18. Структура и формат кадра Frame Relay

Структура кадра FR (рисунок 3-18) включает в себя следующие элементы:

1. Флаг. Все кадры начинаются и заканчиваются комбинацией "флаг": "01111110".

2. Заголовок:

• Адрес в пределах кадра FR, состоит из шести бит первого байта и четырех бит второго байта заголовка кадра. Эти 10 бит представляют собой идентификатор канала передачи данных (Data Link Connection Identifier, DLCI) и определяют абонентский адрес в сети FR.

• Бит «опрос/финал» (Command/ Response - CR) зарезервирован для возможного применения в различных протоколах более высоких уровней управления OSI. Этот бит не используется протоколом FR и «прозрачно» пропускается аппаратно-программными средствами сети FR.

• Бит расширения адреса (Extended Address - EA). DLCI содержится в 10 битах, входящих в два байта заголовка. Однако возможно расширение заголовка на целое число дополнительных байтов с целью указания адреса, состоящего более чем из 10 бит. Бит EA устанавливают в конце каждого байта заголовка; если он имеет значение «1», то это означает, что данный байт в заголовке последний. Стандарт FRF рекомендует использовать заголовки, состоящие из двух байтов. В этом случае значение бита EA первого байта будет соответствовать «0», а второго - «1».

• Бит уведомления (сигнализации) приемника о явной перегрузке (Forward Explicit Сongestion Notification - FECN) устанавливается в «1», если надо информировать получателя о том, что произошла перегрузка в направлении передачи данного кадра (рисунок 3-19).

• Бит уведомления (сигнализации) отправителя о явной перегрузке (Backward Explicit Сongestion Notification - BECN). Этот бит устанавливают в «1» для уведомления отправителя сообщения о том, что произошла перегрузка в направлении, обратном направлению передачи содержащего этот бит кадра. Бит BECN может не использоваться терминалами абонентов (см. рисунок 3-19), т.е. в этом направлении возник слишком большой поток кадров.

• Бит разрешения сброса (Discard Eligibility - DE) устанавливают в «1» в случае явной перегрузки. Он указывает на то, что данный кадр может быть уничтожен в первую очередь, т.е. пользователю предоставлено право выбирать, какими кадрами он может «пожертвовать».

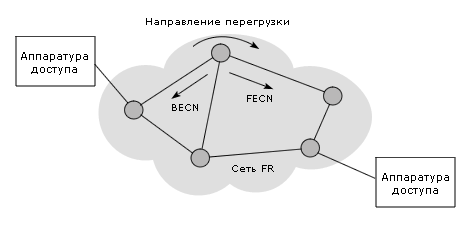

Рисунок 3-19. Установка бит перегрузки

1. Информационное поле содержит данные пользователя и состоит из целого числа байтов. Его максимальный размер определен стандартом FRF и составляет 1600 байтов (минимальный размер - 1 байт), но возможны и другие максимальные размеры (вплоть до 4096 байтов). Содержание информационного поля пользователя передается неизменным.

1. Проверочная последовательность кадра (Frame Check Sequence - FCS) используется для обнаружения возможных ошибок при его передаче и состоит из двух байтов. Данная последовательность формируется аналогично циклическому коду HDLC.

Все указанные поля должны присутствовать в каждом кадре FR, который передается между двумя оконечными пользовательскими системами.

Одним из основных отличий протокола FR от HDLC является то, что он не предусматривает передачу управляющих сообщений (нет командных или супервизорных кадров, как в HDLC). Для передачи служебной информации используется специально выделенный канал сигнализации. Другое важное отличие - отсутствие нумерации последовательно передаваемых (принимаемых) кадров. Дело в том, что протокол FR не имеет никаких механизмов для подтверждения правильно принятых кадров.

Протокол FR является весьма простым по сравнению с HDLC и включает в себя небольшой свод правил и процедур организации информационного обмена. Основная процедура состоит в том, что если кадр получен без искажений, он должен быть направлен далее по соответствующему маршруту. При возникновении проблем, связанных с перегрузкой сети FR, ее узлы могут сбрасывать любой кадр.
