Описываемая технология обладает рядом преимуществ в сравнении с использованием стандарта IEEE 802.1Q, но имеет и свои недостатки.

К достоинствам построения виртуальной сети на основе группировки портов можно отнести простоту конфигурации виртуальных сетей. При этом не требуется, чтобы конечные узлы сети поддерживали стандарт IEEE 802.1Q. При такой организации виртуальных сетей можно создавать разделяемые сетевые ресурсы.

Однако если сеть достаточно крупная и построена на нескольких коммутаторах, то возможности по организации виртуальных сетей на основе группировки портов имеют существенные ограничения. Прежде всего, эта технология ограничивает возможности по наращиванию как числа VLAN, так и количество узлов к каждой виртуальной сети. В большинстве случаев эта технология ограничивается лишь одним коммутатором.

Рассмотрим для примера ситуацию, когда сеть построена на базе двух коммутаторов, поддерживающих технологию организации виртуальных сетей на основе группировки портов (рис. 2).

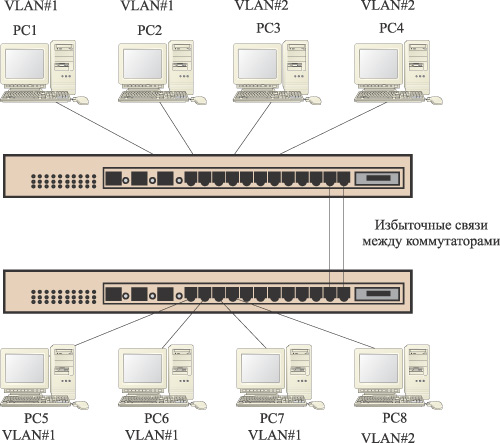

Рис. 2. Реализация виртуальных сетей на основе группировки портов при использовании двух коммутаторов

Пусть необходимо, чтобы часть портов первого и второго коммутаторов относилась к VLAN#1, а другая часть — к VLAN#2. Для этого нужно, во-первых, чтобы оба коммутатора позволяли не только организовывать виртуальные сети на основе группировки портов, но и распространять такие сети на несколько коммутаторов (подобная функция реализована далеко не у всех коммутаторов), во-вторых, чтобы между коммутаторами было установлено столько физических соединений, сколько создано виртуальных сетей. Рассмотрим два шестипортовых коммутатора. Пусть в первом коммутаторе порты 1 и 2 относятся к VLAN#1, а порты 3 и 4 — к VLAN#2; во втором коммутаторе порты 1, 2 и 3 относятся к VLAN#1, а порт 4 — к VLAN#2. Чтобы пользователи VLAN#1 первого коммутатора могли общаться с пользователями VLAN#1 второго коммутатора, эти коммутаторы должны быть связаны между собой портами, относящимися к VLAN#1 (например, порт 5 первого и второго коммутаторов необходимо приписать к VLAN#1). Аналогично, для общения пользователей VLAN#2 первого коммутатора с пользователями VLAN#2 второго коммутатора следует связать эти коммутаторы через порты, приписанные к VLAN#2 (это могут быть порты 6 на обоих коммутаторах). Таким образом, проблема наращивания числа виртуальных сетей на основе технологии группировки портов решается (правда, не во всех случаях) за счет установления избыточных связей между коммутаторами.

4.8.4. Виртуальные сети на основе стандарта IEEE 802.1Q

В виртуальных сетях, основанных на стандарте IEEE 802.1Q, информация о принадлежности передаваемых Ethernet-кадров к той или иной виртуальной сети встраивается в сам передаваемый кадр. Таким образом, стандарт IEEE 802.1Q определяет изменения в структуре кадра Ethernet, позволяющие передавать информацию о VLAN по сети.

К кадру Ethernet добавляется метка (Tag) длиной 4 байта — такие кадры называют кадрами с метками (Tagged frame). Дополнительные биты содержат информацию по принадлежности кадра Ethernet к виртуальной сети и о его приоритете (рис. 3).

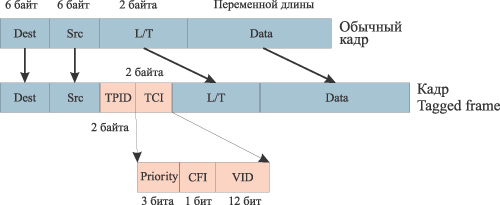

Рис. 3. Сравнение обычного Ethernet-кадра и кадра с меткой

Добавляемая метка кадра включает в себя двухбайтовое поле TPID (Tag Protocol Identifier) и двухбайтовое поле TCI (Tag Control Information). Поле TCI, в свою очередь, состоит из полей Priority, CFI и VID. Поле Priotity длиной 3 бита задает восемь возможных уровней приоритета кадра. Поле VID (VLAN ID) длиной 12 бит является идентификатором виртуальной сети. Эти 12 бит позволяют определить 4096 различных виртуальных сетей, однако идентификаторы 0 и 4095 зарезервированы для специального использования. Поэтому всего в стандарте 802.1Q возможно определить 4094 виртуальные сети. Поле CFI (Canonical Format Indicator) длиной 1 бит зарезервировано для обозначения кадров СПД других типов (например, FDDI, см. раздел 5.2), передаваемых по магистрали Ethernet, и для кадров Ethernet всегда равно 0.

Изменение формата кадра Ethernet приводит к тому, что сетевые устройства, не поддерживающие стандарт IEEE 802.1Q (такие устройства называют Tag-unaware), не могут работать с кадрами, в которые вставлены метки, а сегодня подавляющее большинство сетевых устройств (в частности, сетевые Ethernet-контроллеры конечных узлов сети) не поддерживают этот стандарт. Поэтому для обеспечения совместимости c устройствами, поддерживающими стандарт IEEE 802.1Q (Tag-aware-устройства), коммутаторы стандарта IEEE 802.1Q должны поддерживать как традиционные Ethernet-кадры, то есть кадры без меток (Untagged), так и кадры с метками (Tagged).

Входящий и исходящий трафики, в зависимости от типа источника и получателя, могут быть образованы и кадрами типа Tagged, и кадрами типа Untagged — только в этом случае можно достигнуть совместимости с внешними по отношению к коммутатору устройствами. Трафик же внутри коммутатора всегда образуется пакетами типа Tagged. Поэтому для поддержки различных типов трафиков и для того, чтобы внутренний трафик коммутатора образовывался из пакетов Tagged, на принимаемом и передающем портах коммутатора кадры должны преобразовываться в соответствии с предопределенными правилами.

4.8.4.1. Правила входящего порта (Ingress rules)

Рассмотрим более подробно процесс передачи кадра через коммутатор (рис. 4). По отношению к трафику каждый порт коммутатора может быть как входным, так и выходным. После того как кадр принят входным портом коммутатора, решение о его дальнейшей обработке принимается на основании предопределенных правил входного порта (Ingress rules). Поскольку принимаемый кадр может относиться как к типу Tagged, так и к типу Untagged, то правилами входного порта определяется, какие типы кадров должны приниматься портом, а какие отфильтровываться. Возможны следующие варианты: прием только кадров типа Tagged, прием только кадров типа Untagged, прием кадров обоих типов. По умолчанию для всех коммутаторов правилами входного порта устанавливается возможность приема кадров обоих типов.

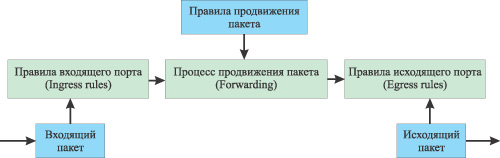

Рис.4. Процесс продвижения кадров в коммутаторе, совместимом со стандартом IEEE 802.1Q

Если правилами входного порта определено, что он может принимать кадр Tagged, в котором имеется информация о принадлежности к конкретной виртуальной сети (VID), то этот кадр передается без изменения. А если определена возможность работы с кадрами типа Untagged, в которых не содержится информации о принадлежности к виртуальной сети, то прежде всего такой кадр преобразуется входным портом коммутатора к типу Tagged (напомним, что внутри коммутатора все кадры должны иметь метки о принадлежности к виртуальной сети).

Чтобы такое преобразование стало возможным, каждому порту коммутатора присваивается уникальный PVID (Port VLAN Identifier), определяющий принадлежность порта к конкретной виртуальной сети внутри коммутатора (по умолчанию все порты коммутатора имеют одинаковый идентификатор PVID=1). Кадр типа Untagged преобразуется к типу Tagged, для чего дополняется меткой VID. Значение поля VID входящего Untagged-кадра устанавливается равным значению PVID входящего порта, то есть все входящие Untagged-кадры автоматически приписываются к той виртуальной сети внутри коммутатора, к которой принадлежит входящий порт.

Правила продвижения пакетов (Forwarding Process)

После того как все входящие кадры отфильтрованы, преобразованы или оставлены без изменения в соответствии в правилами входящего порта, решение об их передаче к выходному порту основывается на предопределенных правилах продвижения пакетов. Правило продвижения пакетов внутри коммутатора заключается в том, что пакеты могут передаваться только между портами, ассоциированными с одной виртуальной сетью. Как уже отмечалось, каждому порту присваивается идентификатор PVID, который используется для преобразования принимаемых Untagged-кадров, а также для определения принадлежности порта к виртуальной сети внутри коммутатора с идентификатором VID=PVID. Таким образом, порты с одинаковыми идентификаторами внутри одного коммутатора ассоциируются с одной виртуальной сетью. Если виртуальная сеть строится на базе одного коммутатора, то идентификатора порта PVID, определяющего его принадлежность к виртуальной сети, вполне достаточно. Правда, создаваемые таким образом сети не могут перекрываться, поскольку каждому порту коммутатора соответствует только один идентификатор. В этом смысле создаваемые виртуальные сети не обладали бы такой гибкостью, как виртуальные сети на основе портов. Однако стандарт IEEE 802.1Q с самого начала задумывался для построения масштабируемой инфраструктуры виртуальных сетей, включающей множество коммутаторов, и в этом состоит его главное преимущество по сравнению с технологией образования VLAN на основе портов. Но для того, чтобы расширить сеть за пределы одного коммутатора, одних идентификаторов портов недостаточно, поэтому каждый порт может быть ассоциирован с несколькими виртуальными сетями, имеющими различные идентификаторы VID.

Если адрес назначения пакета соответствует порту коммутатора, который принадлежит к той же виртуальной сети, что и сам пакет (могут совпадать VID пакета и VID порта или VID пакета и PVID порта), то такой пакет может быть передан. Если же передаваемый кадр принадлежит к виртуальной сети, с которой выходной порт никак не связан (VID пакета не соответствует PVID/VID порта), то кадр не может быть передан и отбрасывается.

Правила выходного порта (Egress rules)

После того как кадры внутри коммутатора переданы на выходной порт, их дальнейшее преобразование зависит от правил выходного порта. Как уже говорилось, трафик внутри коммутатора создается только пакетами типа Tagged, а входящий и исходящий трафики могут быть образованы пакетами обоих типов. Соответственно правилами выходного порта (правило контроля метки — Tag Control) определяется, следует ли преобразовывать кадры Tagged к формату Untagged.

Каждый порт коммутатора может быть сконфигурирован как Tagged или Untagged Port. Если выходной порт определен как Tagged Port, то исходящий трафик будет создаваться кадрами типа Tagged с информацией о принадлежности к виртуальной сети. Следовательно, выходной порт не меняет тип кадров, оставляя их такими же, какими они были внутри коммутатора. К указанному порту может быть подсоединено только устройство, совместимое со стандартом IEEE 802.1Q, например коммутатор или сервер с сетевой картой, поддерживающей работу с виртуальными сетями данного стандарта.

Если же выходной порт коммутатора определен как Untagged Port, то все исходящие кадры преобразуются к типу Untagged, то есть из них удаляется дополнительная информация о принадлежности к виртуальной сети. К такому порту можно подключать любое сетевое устройство, в том числе коммутатор, не совместимый со стандартом IEEE 802.1Q, или ПК конечных клиентов, сетевые карты которых не поддерживают работу с виртуальными сетями этого стандарта.
