GLint slices , GLint stacks)

Эти команды строят конус или его каркас высотой height и радиусом основания base, расположенный вдоль оси z. Основа­ние находится в плоскости z = 0.

void glutSolidTorus (GLdouble innerRadius ,

GLdouble outerRadius ,

GLint nsides ,

GLint rings ) void glutWireTorus (GLdouble innerRadius ,

GLdouble outerRadius ,

GLint nsides ,

GLint rings )

Эти команды строят тор или его каркас в плоскости z = 0. Внутренний и внешний радиусы контролируются параметрами

168 Приложение А. Примитивы библиотек GLU и GLUT

inner Radius и outer Radius. Параметр nsides задает число сторон в кольцах, составляющих ортогональное сечение тора, a rings — число радиальных разбиений тора.

void glutSolidTetrahedron (void) void glutWireTetrahedron (void)

Эти команды строят тетраэдр (правильную треугольную пи­рамиду) или его каркас, при этом радиус описанной сферы во­круг него равен 1.

void glutSolidOctahedron (void) void glutWireOctahedron (void)

Эти команды строят октаэдр или его каркас, радиус описан­ной вокруг него сферы равен 1.

void glutSolidDodecahedron (void) void glutWireDodecahedron (void)

Эти команды строят додекаэдр или его каркас, радиус опи­санной вокруг него сферы равен квадратному корню из трех.

void glutSolidlcosahedron (void) void glutWirelcosahedron (void)

Эти команды строят икосаэдр или его каркас, радиус описан­ной вокруг него сферы равен 1.

Правильное построение перечисленных примитивов возмож­но при удалении невидимых линии и поверхностей, для че­го надо включить соответствующий режим вызовом команды glEnable(GL_DEPTH_TEST).

^{Приложение Б.}

Демонстрационные программы

Б.1. Пример 1: Простое GLUT-приложение

Этот простой пример предназначен для демонстрации струк­туры GLUT-приложения и простейших основ OpenGL. Резуль­татом работы программы является случайный набор цветных прямоугольников, который меняется при нажатии левой кнопки мыши. С помощью правой кнопки мыши можно менять режим заливки прямоугольников.

Программа Б.1. Простой пример OpenGL.

^include <stdlib.h> ^include <gl\glut.h>

#ifdef random #undef random #endif

#define random (m) ( float) rand () *m/RAND_MAX

169

170

Приложение Б. Демонстрационные программы

// ширина и высота окна

GLint Width = 512, Height = 512;

// число прямоугольников в окне

int Times = 100;

// с заполнением ?

int FillFlag = 1;

long Seed = 0;

// функция отображает прямоугольник void DrawRect ( float xl , float yl ,

float x2 , float y2 ,

int FillFlag )

{

glBegin( FillFlag ? GL_QUADS : GL_UNE_LOOP);

glVertex2f (xl , yl) ; glVertex2f(x2, yl) ; glVertex2f(x2, y2 ) ; glVertex2f (xl , y2 ) ; glEnd(); }

// управляет всем выводом на экран void Display (void)

{ _

int i ;

float xl , yl , x2 , y2 ;

float r , g, b;

srand(Seed);

glClearColor(0, 0, 0, I);

g 1С1 e ar (GL_COIX)R_BUFFER_Brr);

for( i = 0; i < Times; i++ ) { r = random (1); g = random (1);

Б.1. Пример 1: Простое GLUT-приложение

171

b = random (1); glColor3f( r, g, b );

xl = random (1) * Width; yl = random (1) * Height; x2 = random (1) * Width; y2 = random (1) * Height; DrawRect( xl , yl , x2 , y2 , FillFlag ); }

glFinish () ; }

// Вызывается при изменении размеров окна void Reshape (GLint w, GLint h)

{

Width = w;

Height = h;

glViewport (0 , 0, w, h);

glMatrixMode (GL_PROJECTION);

glLoadldentity () ;

glOrtho(0, w, 0, h, -1.0, 1.0);

glMatrixMode (GL_MODELVIEW); glLoadldentity () ; }

// Обрабатывает сообщения от мыши void Mouse (int button, int state , int x, int y)

{

if( state = GLUT_DOWN ) { switch( button ) {

case GLUTLEFTBUTTON:

Seed = random (RAND_MAX);

172 Приложение Б. Демонстрационные программы

break; case GLUT_raGHT_BlJTTC)N:

FillFlag = ! FillFlag ; break;

}

glutPostRedisplay ();

} }

// Обрабатывает сообщения от клавиатуры

void Keyboard ( unsigned char key, int x, int у )

{ const char ESCAPE = '\033';

if ( key = ESCAPE ) exit(0); }

void main(int argc , char *argv[])

{

glut Init (&argc , argv ); glutlnitDisplayMode (GLUT_RGB) ; glutlnitWindowSize (Width , Height ); glutCreateWindow (" Rect„draw_wexample„ (RGB) " );

glutDisplayFunc( Display ) ; gl ut Re shape Fun с (Reshape ); glutKeyboardFunc (Keyboard); glutMouseFunc (Mouse);

glutMainLoop () ; }

Б. 2. Пример 2: Модель освещения OPENGL 173

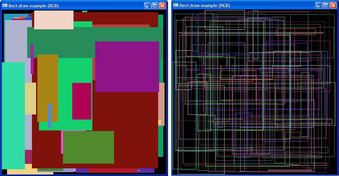

Рис. Б.1. Результат работы программы Б.1. Слева — режим за­полнения, справа — режим контуров.

Б.2. Пример 2: Модель освещения OpenGL

Программа предназначена для демонстрации модели освеще­ния OpenGL на примере простой сцены, состоящей из тора, ко­нуса и шара. Объектам назначаются разные материалы. В сцене присутствует точечный источник света.

Программа Б.2. Модель освещения OpenGL.

^include <stdlib.h> #include <GL/glut.h>

// параметры материала тора float matl_dif[] = {0.8f ,0.8f,0.0f}; float matl_amb[]= {0.2 f ,0 . 2 i ,0 . 2 i } ; float matl_spec[] = {0.6f ,0.6f,0.6f}; float mat l_shininess=0.5 f *128;

// параметры материала конуса float mat2_dif[] = {0.0i ,0.0f,0.8f}; float mat2_amb[]= {0.2 f ,0 . 2 f ,0 . 2 f } ; float mat2_spec[] = {0.6f ,0.6f,0.6f};

174

Приложение Б. Демонстрационные программы

float mat2_shininess =0.7f *128;

// параметры материала шара float mat3_dif[] = {0.9f ,0.2 f ,0.0 f}; float mat3_amb[]= {0.2f,0.2f,0.2f}; float mat3_spec[] = {0.6f ,0.6f ,0.6f}; float mat3_shininess =0.1 f *128;

// Инициализируем параметры материалов и // источника света void init (void)

{

GLfloat light_ambient [] = { 0.0, 0.0, 0.0, 1.0 };

GLfloat light_diffuse [] = { 1.0, 1.0, 1.0, 1.0 };

GLfloat light_specular [] = { 1.0, 1.0, 1.0, 1.0 };

GLfloat light_position [] = { 1.0, 1.0, 1.0, 0.0 };

/* устанавливаем параметры источника света */ glLightfv (GL_LIGHT0, GL_AMBIENT,

light_ambient ); glLightfv (GL_LIGHT0, GL_DIFFUSE,

light _diffuse ); glLightfv (GL_LIGHT0, GL_SPECULAR,

light_specular ); glLightfv (GL_LIGHT0, GL_POSITION,

light _position );

/* включаем освещение и источник света */ glEnable (GL_LIGHTLNG); glEnable (GL_LIGHT0); /* включаем z—буфер */ glEnable (GL_DEPTH_TEST);

}

// Функция вызывается при необходимости // перерисовки изображения.

Б. 2. Пример 2: Модель освещения OPENGL 175

// В ней осуществляется весь вывод геометрии. void display (void)

{

/* очищаем буфер кадра и буфер глубины */ glClear (GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BrT) ;

glPushMatrix ();

glRotatef (20.0, 1.0, 0.0, 0.0);

/* отображаем тор */

glMaterialfv (GL_FRONT,GL_ AMBIENT,

matl_amb); glMaterialfv (GL_FRONT,GL_DIFFUSE,

matl_dif); glMaterialfv (GL_FRONT,GL_SPECULAR,

matl_spec) ; g 1M a t e r i a 1 f (GL_FRONT, GL_SHININESS,

matl_shininess );

glPushMatrix (); glTranslatef (-0.75, 0.5, 0.0); glRotatef (90.0, 1.0, 0.0, 0.0); glutSolidTorus (0.275, 0.85, 15, 15); glPopMatrix ();

/* отображаем конус. */ glMaterialfv (GL_FRONT,GL_ AMBIENT,

mat2_amb); glMaterialfv (GL_FRONT,GL_DIFFUSE,

mat2_dif); glMaterialfv (GL_FRONT,GL_SPECULAR,

mat2_spec) ; g 1M a t e r i a 1 f (GL_FRONT, GL_SHININESS,

mat2_shininess );

glPushMatrix ();

176

Приложение Б. Демонстрационные программы

glTranslatef (-0.75, -0.5, 0.0); glRotatef (270.0, 1.0, 0.0, 0.0); glutSolidCone (1.0, 2.0, 15, 15); glPopMatrix () ;

/* отображаем шар */

glMaterialfv (GL_FRONT,GL_ AMBIENT,

mat3_amb) ; glMaterialfv (GL_FRONT, GL_DIFFUSE,

mat3_dif) ; glMaterialfv (GL_FRONT, GL_SPECULAR,

mat3_spec) ; g 1M a t e r i a 1 f (GL_FRONT, GL_SHININESS,

mat3_shininess ) ;

glPushMatrix (); glTranslatef (0.75, 0.0, -1.0); glutSolidSphere (1.0, 15, 15); glPopMatrix () ;

glPopMatrix () ;

/* выводим сцену на экран */

glFlush ();

}

// Вызывается при изменении пользователем

// размеров окна

void reshape(int w, int h)

{

// устанавливаем размер области вывода

// равным размеру окна

glViewport (0, 0, (GLsizei) w, (GLsizei) h);

// задаем матрицу проекции с учетом // размеров окна glMatrixMode (GL_PROJECTION) ; glLoadldentity () ;

Б. 2. Пример 2: Модель освещения OPENGL

177

gluPerspective (

// угол зрения в градусах

40.0 ,

// коэффициент сжатия окна

(GLfloat)w/h,

// расстояние до плоскостей отсечения

1,100.0); glMatrixMode (GL_MODELVIEW);

glLoadldentity () ; gluLookAt (

// положение камеры

O.Of,0.0 f ,8.Of ,

// центр сцены

O.Of ,0.0f ,0.0f ,

// положительное направление, оси у

O.Of ,1.0f ,0.0f);

}

// Вызывается при нажатии клавиши на клавиатуре. void keyboard(unsigned char key, int x, int y)

{

switch (key) {

case 27: /* escape */ exit(0); break;

} }

// Главный цикл приложения

// Создается окно, устанавливается режим

// экрана с буфером глубины

int main (int argc , char** argv)

{

glutlnit (&argc , argv);

178

Приложение Б. Демонстрационные программы

glutlnitDisplayMode ( GLUT_SINGLE | GLUT_RGB | GLUT_DEFTH);

glutlnitWindowSize (500, 500); glutCreateWindow (argv[0]); init ();

glutReshapeFunc (reshape); glutDisplayFunc( display ) ; glutKeyboardFunc (keyboard); glutMainLoop () ; return 0;

}

Рис. Б.2. Результат работы программы Б.2.

Б.З. Загрузка BMP файла

В этом пункте приводится исходный текст функции LoadBMP(), которая позволяет загружать файлы полноцветных изображе­ний (24 бита на точку) в формате Windows Bitmap (BMP).

Синтаксис вызова функции:

Б. 3. Загрузка BMP файла

179

int LoadBMP(const char* filename , IMAGE* out_img)

Параметр filename определяет имя файла. Результат выполне­ния функции записывается в структуру out_img, которая опре­делена следующим образом:

typedef struct _MAGE

{ _

int width;

int height;

unsigned char* data; } IMAGE;

Поля width и height хранят, соответственно, высоту и ширину изображения. В поле data построчно хранится само изображение, в виде последовательности RGB-компонент цветов пикселей.

Программа Б.З. Загрузка BMP. Файл loadbmp.h.

#ifndef JjOADBMP_H #define JjOADBMP_H

typedef struct _MAGE

{ _

int width;

int height;

unsigned char* data;

} IMAGE;

int LoadBMP(const char* file , IMAGE* out_img);

#endif

Программа Б.4. Загрузка BMP. Файл loadbmp.cpp. ^include "loadbmp.h"

^include <stdio.h>

180 Приложение Б. Демонстрационные программы

^include <stdlib.h> T^include <memory. h>

// размер заголовка BMP—файла

#define BMP_SIZE_FILEHEADER 14

// размер информационного заголовка BMP—файла

#define BMP_SIZEJNFOHEADER 40

#define BMP_COLOR_BITS_24 24

// вспомогательные функции

static unsigned int uIntl6Number (unsigned char buf[2])

{

return (buf[l] « 8) | buf[0];

}

static unsigned int uInt32Number (unsigned char buf[4])
