int f = 4;

char[] useless = “bad string”;

int x = f;

int j;

for (int i = 0; i < strlen(str); i++) {

scanf(“%d”, &j);

int k = x * j;

printf(“%c - %d”, str[x * j], k);

}

char[] str = “something”;

int f = 4;

char[] useless = “bad string”;

int x = f;

int j;

for (int i = 0; i < strlen(str); i++) {

scanf(“%d”, &j);

int k = x * j;

printf(“%c - %d”, str[k], k);

}

• Проведем распространение копий для последующей оптимизации путем удаления бесполезного кода

char[] str = “something”;

int f = 4;

char[] useless = “bad string”;

int x = f;

int j;

for (int i = 0; i < strlen(str); i++) {

scanf(“%d”, &j);

int k = x * j;

printf(“%c - %d”, str[k], k);

}

char[] str = “something”;

int f = 4;

char[] useless = “bad string”;

int x = f;

int j;

for (int i = 0; i < strlen(str); i++) {

scanf(“%d”, &j);

int k = f * j;

printf(“%c - %d”, str[k], k);

}

• Удалим бесполезный код

char[] str = “something”;

int f = 4;

char[] useless = “bad string”;

int x = f;

int j;

for (int i = 0; i < strlen(str); i++) {

scanf(“%d”, &j);

int k = f * j;

printf(“%c - %d”, str[k], k);

}

char[] str = “something”;

int f = 4;

int j;

for (int i = 0; i < strlen(str); i++) {

scanf(“%d”, &j);

int k = f * j;

printf(“%c - %d”, str[k], k);

}

Запишем полученный оптимизированный промежуточный код.

1. В виде синтаксического дерева.

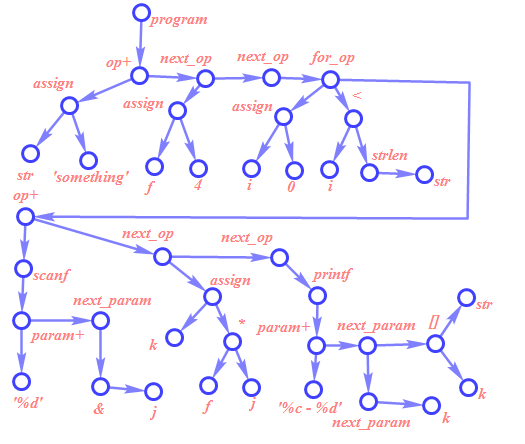

Рис. 5.5. Представление оптимизированного промежуточного кода в виде синтаксического дерева

1. В виде дага.

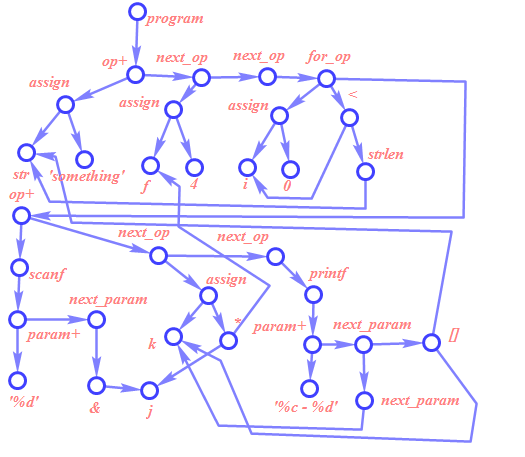

Рис. 5.6. Представление оптимизированного промежуточного кода в виде дага

1. В виде четверок.

Ячейки памяти для констант

Номер ячейки	Значение
D01	“something”
D02	“%d”
D03	“%c - %d”

1. В виде троек.

Ячейки памяти для констант

Номер ячейки	Значение
D01	“something”
D02	“%d”
D03	“%c - %d”

	op	arg1	arg2
(0)	assign	str	D01
(1)	assign	f	4
(2)	assign	i	0
(3)	param	str
(4)	call	strlen	1
(5)	<	i	(4)
(6)	if	(5)	(8)
(7)	goto	(22)
(8)	param	D02
(9)	&	j
(10)	param	(9)
(11)	call	scanf	2
(12)	*	j	f
(13)	assign	k	(12)
(14)	param	D03
(15)	[]	str	k
(16)	param	(15)
(17)	param	k
(18)	call	printf	3
(19)	+	i	1
(20)	assign	i	(19)
(21)	goto	(3)
(22)

1. В виде косвенных троек.

Ячейки памяти для констант

Номер ячейки	Значение
D01	“something”
D02	“%d”
D03	“%c - %d”

Непосредственно тройки.

	Op	arg1	arg2
(30)	assign	str	D01
(31)	assign	f	4
(32)	assign	i	0
(33)	param	str
(34)	call	strlen	1
(35)	<	i	(34)
(36)	If	(35)	(38)
(37)	goto	(52)
(38)	param	D02
(39)	&	j
(40)	param	(39)
(41)	call	scanf	2
(42)	*	j	f
(43)	assign	k	(42)
(44)	param	D03
(45)	[]	str	k
(46)	param	(45)
(47)	param	k
(48)	call	printf	3
(49)	+	i	1
(50)	assign	i	(49)
(51)	goto	(33)
(52)

Таблица, содержащая ссылки на тройки.

	statement
(0)	(30)
(1)	(31)
(2)	(32)
(3)	(33)
(4)	(34)
(5)	(35)
(6)	(36)
(7)	(37)
(8)	(38)
(9)	(39)
(10)	(40)
(11)	(41)
(12)	(42)
(13)	(43)
(14)	(44)
(15)	(45)
(16)	(46)
(17)	(47)
(18)	(48)
(19)	(49)
(20)	(50)
(21)	(51)
(22)	(52)

1. Запись оптимизированного кода в другом формате.

• Синтаксическое дерево -> даг

• Синтаксическое дерево -> четверки

• Синтаксическое дерево -> тройки

• Синтаксическое дерево -> косвенные тройки

• Даг -> синтаксическое дерево

• Даг -> четверки

• Даг -> тройки

• Даг -> косвенные тройки

• Четверки -> тройки

• Четверки -> косвенные тройки

• Тройки -> четверки

• Тройки -> косвенные тройки

• Косвенные тройки -> четверки

• Косвенные тройки -> тройки

При проведении описанных выше преобразований промежуточный код будет выглядеть точно так же, как и в п.3. задачи.

• Четверки -> синтаксическое дерево

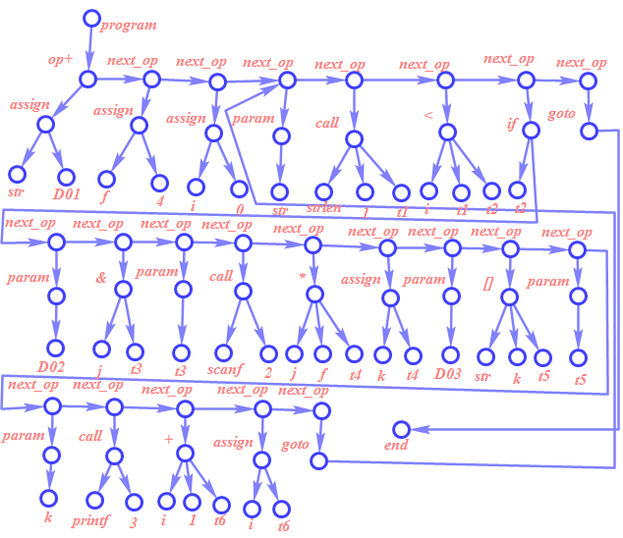

Рис. 5.7. Представление оптимизированного промежуточного кода в виде синтаксического дерева, преобразованного из четверок.

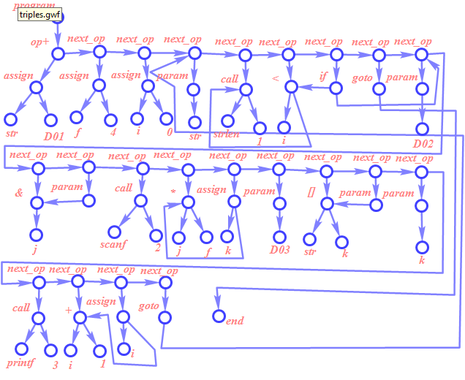

• Тройки -> синтаксическое дерево
