Текст из файла (страница 16)

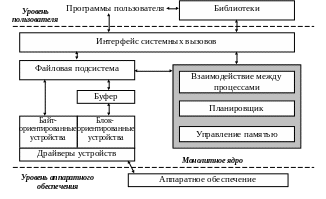

1. Структура ОС с монолитным ядром.

Что касается достоинств данного подхода, то можно утверждать, что для конкретного состава функциональности и логики ядра это будет наиболее эффективное решение. При таком подходе отсутствует универсальность, и внутренняя организация ядра рассчитана на конкретную реализацию. Недостаток в этом случае заключается в необходимости перепрограммировать ядро при внесении изменений, и это является прерогативой разработчика. Соответственно, для внесения новой функциональности пользователю системы приходится обращаться к разработчику, что зачастую ведет к материальным затратам.

Альтернативу данному подходу предлагают многослойные операционные системы. В этом случае все уровни разделяются на некоторые функциональные слои. Здесь можно провести аналогию с моделью сетевых протоколов. Между слоями имеются фиксированные интерфейсы. Управление происходит посредством взаимодействия соседних слоев. Поскольку любая структуризация снижает эффективность (программа, написанная в виде одной большой функции, работает быстрее, чем аналогичная программа, разбитая на подпрограммы, т.к. любое обращение к подпрограмме ведет к накладным расходам), то подобные системы обладают более низкой эффективностью.

Итак, каждый слой предоставляет определенный сервис вышестоящему слою. Деление на слои является индивидуальным для каждой конкретной операционной системы. Это может быть слой файловой системы, слой управления внешними устройствами и т.д. Тогда модернизация подобных систем сводится к модернизации соответствующих слоев. Вследствие чего проблема несколько упрощается, но при этом остаются ограничения на структурную организацию (например, имея слой файловой системы, можно заменить его другим вариантом этого слоя, но использовать одновременно две различные файловые системы не представляется возможным).

Третий подход предлагает использовать микроядерную архитектуру (Рис. 66.). Функционирование операционных систем подобного типа основывается на использовании т.н. микроядра. В этом случае выделяется минимальный набор функций, которые включаются в ядро. Все оставшиеся функции представляются в виде драйверов, которые подключаются к ядру посредством некоторого стандартного интерфейса.

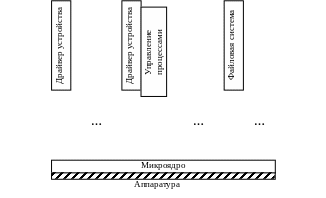

1. Структура ОС с микроядерной архитектурой.

Такая архитектура получается хорошо расширяемой, она почти не имеет никаких ограничений по количеству подключаемых драйверов и их функциональное наполнение, требуется только соблюдение драйвером интерфейса для обращения к микроядру. Таким образом, данная архитектура представляется высоко технологичной, хорошо подходит для применения в современных многопроцессорных вычислительных системах (например, в SMP-системах, тогда можно распределять драйверы по различным процессорами и получать соответствующую эффективность).

Микроядерная система может служить основой для надстройки над микроядром разных операционных систем. В частности, такой подход используется в ряде систем, в основе которых используется микроядро системы Mach.

Итак, только что были продемонстрированы достоинства данного подхода. Что касается недостатков, то они следуют из достоинств и проявляются в значительном возрастании накладных расходов. Положим, процесс обращается к файловой системе, чтобы произвести обмен с конкретным файлом посредством соответствующего системного вызова. Драйвер файловой системы, получив запрос от процесса, перерабатывает его в последовательность запросов на обмен с диском (пускай, сначала это будут виртуальный диск). После чего файловая система обращается к микроядру, которое, в свою очередь, находит драйвер виртуального диска, передает соответствующий запрос. Драйвер виртуального диска определяет, с каким физическим диском будет происходить обмен, и трансформирует поступивший ему запрос в запросы к этому физическому диску, которые ему и передаются по той же схеме. Таким образом, один запрос распадается на множество запросов, следующих от драйвера через микроядро к другому драйверу, благодаря чему эффективность системы снижается.

Напоследок отметим, что в реальности используются системы, получаемые комбинацией указанных подходов.

1.3.2Логические функции ОС

Рассматривая ОС, ее функциональность можно представить в виде объединения некоторого фиксированного количества блоков функций. Состав этого набора варьирует от системы к системе, но в большинстве случаев можно выделить следующие функции: управление процессами, управление оперативной памятью, планирование и, наконец, управление данными, файловой системой и устройствами, а также в последнее время стали добавлять блок функциональности сетевого взаимодействия.

На уровне управления процессами решаются проблемы формирования процессов, поддержание жизненного цикла процесса, организация взаимодействия процессов, т.е. организация взаимодействия процесса с системой в целом и с другими процессами в частности.

Блок управления оперативной памятью реализует программную поддержку той или иной стратегии организации памяти. При необходимости на этом уровне реализуется поддержка аппарата виртуальной памяти, решается задача выделения и изъятия памяти у процесса.

Функции планирования можно понимать с разных точек зрения. Можно понимать планирование в узком смысле слова, т.е. планирование центрального процессора (т.е. планирование доступа процессов к центральному процессору). На самом деле, функций планирования большое множество, поскольку применять планирование приходится при организации многих механизмов операционной системы. Так, упоминавшаяся только что задача изъятия памяти у процессов является задачей планирования, поскольку ставится вопрос, по какому принципу будет происходить это изъятие. Взаимодействие с внешними устройствами тоже не может обойтись без решения задач планирования: так или иначе, поток заказов на обмен, поступающих в системе, может превосходить пропускную способность устройства, образуется конкуренция по доступу к устройству — выстраивается очередь заказов на обмен. Соответственно, ставится вопрос, как организовать обработку этой очереди. Возможны различные стратегии: FIFO, LIFO и пр. — и для каждой из них будет свой результат. Итак, сфера применения решения задач планирования достаточно широка, просто в одних случаях планирование рассматривают в рамках какой-либо функциональности, а в других случаях — отдельно.

Блок управления данными и файловой системой также является достаточно важным, поскольку ни один процесс не сможет без него функционировать. На этом уровне применяются множество различных стратегий, организаций и пр., о чем речь пойдет позже. Блок управления внешними устройствами, подобно блоку управления оперативной памятью, зачастую оказывается скрытым для пользователей системы, в некоторых случаях он интегрирован в файловую систему, как это сделано в ОС Unix. На этом уровне также решаются множество специфических задач: задача кэширования обменов, задача повышения надежности обменов и пр.

1.3.3Типы операционных систем

Операционные системы можно классифицировать с точки зрения критериев эффективности и стратегий использования центрального процессора. Можно выделить три основных класса операционных систем: пакетные операционные системы, системы разделения времени и системы реального времени. Остановимся на каждой из них поподробнее.

Пакетная операционная система — это система, критерием эффективности функционирования которой минимизация потерь работы центрального процессора. Иными словами, отношение всего времени работы процессора ко времени исполнения пользовательских программ должно быть близко к единице. Традиционно пакетные системы предназначались для решения расчетных задач, т.е. задач, требующие определенного объема времени работы процессора. Как следует из названия, эти системы оперируют термином пакет программ.

Пакет программ — это некоторая совокупность программ, которые необходимо обработать системе. Особенность пакетных систем прослеживается в стратегии переключения выполнения процессов на процессоре. Переключение выполнения процессов происходит только по одной из трех причин.

Первая причина — завершение выполнения процесса (в силу успешного перехода на точку завершения программы или же в силу возникновения ошибки).

Вторая причина — обращение к внешнему устройству с целью осуществить обмен, т.е. возникновение прерывания по вводу-выводу, поскольку операция обмена так или иначе требует какого-то минимального интервала времени.

И, наконец, третья причина — фиксация факта зацикливания. В принципе точно определить факт зацикливания программы сложно, но все-таки возможно. На практике зачастую под фактом зацикливания считают исчерпание процессорного времени (положим, полтора часа).

Очевидно, что переключение процессов в подобных системах происходит лишь по необходимости, а это означает, что происходит редкое обращение к функции ОС смены контекстов обрабатываемых процессов, что ведет к максимальному снижению накладных расходов. В подобных системах степень полезной загрузки процессора составляет от 90% и выше.

Следующая модель — система разделения времени. Данная модель может рассматриваться как развитие модели пакетных систем. В дополнение ко всем свойствам пакетных систем необходимо добавить дополнительную характеристику. Для каждого процесса в системе определяется квант процессорного времени, который может быть единовременно использован процессом. Под квантом времени центрального процессора понимается некоторый фиксированный ОС промежуток времени работы процессора. Соответственно, переключение процессов происходит по тем же причинам, что и в пакетных системах (завершение процесса, возникновение прерывания, фиксация факта зацикливания), но необходимо добавить еще одну причину — исчерпался выделенный квант времени.

Критерием эффективности подобных систем служит вовсе не загрузка процессора, а время отклика системы на запрос пользователя (положим, если пользователь набирает текст в текстовом редакторе, т.е. будет важно, что набранные им только что символы отображались на экране достаточно быстро, иначе работать с системой ему будет неудобно). Очевидно, что в подобных системах происходит частая смена контекстов, что связано с большими накладными расходами. В подобных системах эффективность может составлять порядка 30–40%, а, соответственно, 60–70% будут составлять накладные расходы.

Варьируя размерами кванта времени, можно получать системы для решения тех или иных задач. Увеличивая квант времени до некоторого среднего размера (порядка нескольких секунд), можно получить пакетную систему, ориентированную на обработку отладочных программ. А если увеличить размер кванта до бесконечности, получится пакетная система в чистом виде.

Еще один класс систем представляют операционные системы реального времени. Это специализированные системы, которые предназначены для функционирования в рамках вычислительных систем, обеспечивающих управление и взаимодействие с различными технологическими процессами. При разработке подобных систем фиксируется некоторый набор событий, при возникновении любого из которых гарантируется обработка этого события за некоторый промежуток времени, не превосходящий определенного предельного значения.

Для иллюстрации можно привести следующий пример. Рассмотрим процесс кипячения молока. Если емкость с молоком постоянно нагревать, то через некоторое время оно начинает кипеть, а еще через некоторый достаточно короткий период оно «убегает» (после чего вообще начинает подгорать). Процесс кипячения молока можно автоматизировать, если в сосуд с молоком поместить датчик температуры, который снимает текущее значение температуры молока и передает это значение компьютеру. Соответственно, ставится задача «поймать» момент фиксации температуры кипения молока, причем среагировать необходимо за некоторый фиксированный промежуток времени. Если реакция произойдет, положим, через минуту, то молоко «убежит», и, соответственно, польза от такой системы будет минимальной. Таким образом, имеется фиксированный период времени, в течение которого компьютер должен снять показания датчика, определить, не достигнута ли точка кипения молока, и в случае кипения выключить подогрев сосуда с молоком.

Сфер применения систем реального времени в жизни очень много. Выделяют различные группы систем реального времени (жесткого времени, мягкого времени и пр.), но основной принцип их функционирования одинаков и подобен тому, который был проиллюстрирован выше.

И, в заключение, кратко остановимся на рассмотрении сетевых и распределенных операционных систем. Как уже отмечалось выше, одиночные однопроцессорные системы уходят в прошлое, и во многих случаях процессорный элемент или компьютерный элемент рассматривается как составляющая многопроцессорных или многомашинных ассоциаций. И с этой точки зрения операционные системы можно разделить на две категории.

В первую категорию можно отнести т.н. сетевые ОС. Сетевая операционная система — это система, обеспечивающая функционирование и взаимодействие вычислительной системы в пределах сети. Это означает, что сетевая ОС устанавливается на каждом компьютере сети и обеспечивает функционирование распределенных приложений, т.е. тех приложений, реализация функций которых распределена по разным компьютерам сети. Примеров можно привести достаточно много. Так, почтовая приложение может быть распределенным: есть функции перемещения, есть сервер-получатель, есть клиентская часть, обеспечивающая интерфейс работы пользователя с указанным сервером.

1. Структура сетевой ОС.

Вторую категорию составляют распределенные ОС. Распределенной операционной системой считается система, функционирующая на многопроцессорном или многомашинном комплексе, при этом на каждой машине функционирует отдельное ядро, а сама система обеспечивает реализацию распределенных возможностей ОС (т.н. сервисы или услуги). Примером распределенных функций может служить функция управления заданиями (напомним, что в кластерных системах задание может представлять собою целое множество процессов, и ставится задача распределить эти процессы по имеющимся процессорным узлам). Другим примером может служить распределенная файловая система: традиционная файловая система ОС Unix просто не справится с потоками информации между узлами многопроцессорных систем, поэтому необходимы принципиально новые решения организации хранения и доступа к файлам.

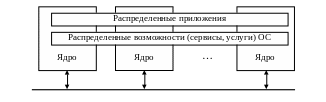

1. Структура распределенной ОС.

2Управление процессами

2.1Основные концепции

Выше уже встречалось понятие процесса и некоторые его определения. Итак, под процессом понимается совокупность машинных команд и данных, обрабатываемая в вычислительной системе и обладающая правами на владение некоторым набором ресурсов ВС. Также уже говорилось, что ресурсы могут декларироваться посредством различных стратегий, причем ресурс может эксклюзивно принадлежать одному единственному процессу, а может быть разделяемым, когда доступ к нему могут иметь два и более процесса.
