Текст из файла (страница 3)

Частичным решением этих проблем стало появление специальных стандартных программ — драйверов физических ресурсов (или драйверов физических устройств). Драйвер физического устройства — программа, основанная на использовании команд управления конкретного физического устройства и предназначенная для организации работы с данным устройством. Драйвер физического устройства скрывает от пользователя детальные элементы управления конкретным физическим устройством и предоставляет пользователю упрощенный программный интерфейс работы с устройством. Интерфейс драйвера физического устройства ориентирован на конкретные свойства устройства. Таким образом, в вычислительной системе, способной одновременно работать со значительным количеством устройств (устройства печати, устройства внешней памяти и т.п.), пользователю становится доступным спектр драйверов физических устройств, каждый из которых имеет свои особенности использования. Драйвер физического устройства стал неотъемлемой частью самого физического устройства и в большинстве случаев разрабатывался производителем устройства вместе с сами устройством.

Совокупность драйверов физических устройств составляет уровень управления физическими устройствами вычислительной системы. Уровень управления физическими устройствами стандартизует правила, по которым возможно внесение в систему новых драйверов устройств. Следует отметить, что в системе для одного и того же физического устройства возможно наличие нескольких различных драйверов, которые имеют различные пользовательские интерфейсы, а также предоставляют различные возможности. Примером может служить устройство магнитной лены, которое в зависимости от драйвера может сохранять информацию либо в виде последовательности блоков одинакового размера, либо в виде логических записей произвольного размера (Рис. 5.).

1. Пример зависимости от драйвера.

Таким образом, на уровне управления физическими ресурсами (устройствами) вычислительной системы пользователю доступна система команд компьютера, а также интерфейсы драйверов физических устройств компьютера.

Появление уровня управления физическими устройствами упростило процесс адаптации программы для работы с различными типами и разновидностями устройств, а также существенно повысило надежность программирования и снизило уровень требований к программисту о знании специфики управления конкретными устройствами. Однако использование исключительно уровня драйверов физических устройств оставило ряд специфических проблем:

• программист должен быть «знаком» со всеми интерфейсами драйверов используемых физических устройств;

• программы пользователей, использующие конкретные драйверы физических устройств, должны модифицироваться каждый раз, когда возникает необходимость использовать другие физические устройства данного типа (это работа несоизмеримо проще той, которая выполнялась, когда внешнее устройство непосредственно программировалось в программе пользователя, но, тем не менее, в программу необходимо внести изменения, позволяющие использовать другой драйвер с другими интерфейсами).

1.1.4Управление логическими/виртуальными ресурсами

Развитием системного программного обеспечения стало появление уровня управления логическими, или виртуальными, ресурсами (или устройствами). В основу этого уровня легло обобщение особенностей физических устройств одного вида и создание драйверов, имеющих единые интерфейсы, посредством которых осуществляется доступ к различным физическим устройствам одного типа. Для этих целей в современных вычислительных системах предусмотрена возможность программного создания и использования т.н. логических, или виртуальных, ресурсов (виртуальное —нечто реально не существующее, не имеющее реальной, физической организации). Логическое/виртуальное устройство (ресурс) — это устройство/ресурс, некоторые эксплутационные характеристики которого (возможно все) реализованы программным образом. Современные вычислительные системы позволяют создавать разнообразные логические/виртуальные устройства и соответствующие им драйверы. Драйвер логического/виртуального ресурса — это программа, обеспечивающая существование и использование соответствующего ресурса. Для этих целей при его реализации возможно использование существующих драйверов физических и виртуальных устройств. Возможно построение достаточно развитой иерархии логических устройств. Например, на рисунке изображена упрощенная схема организации ввода-вывода в системе. Она включает в себя многоуровневую иерархию виртуальных и физических устройств и соответствующих им драйверов, по степени обобщения которых можно выделить следующие группы.

1. Драйверы физических устройств — обеспечивают доступ к конкретным физическим устройствам. Например, драйвер жесткого диска фирмы IBM модели Deskstar или драйвер жесткого диска фирмы Seagate модели Barracuda 3. Каждый из данных драйверов имеет особенности, характеризующие конкретное устройство, отраженные в соответствующем интерфейсе.

2. Драйверы виртуальных устройств определенного типа (например, драйвер виртуального диска), предоставляют обобщенные интерфейсы доступа к разнообразным физическим устройствам данного типа. Данные драйверы имеют связи с драйверами конкретных физических устройств данного типа. Запрос к данному драйверу виртуального устройства обычно транслируется драйверу конкретного физического устройства и, в конечном итоге, управляющие команды получит само устройство. Кроме того, возможна «реализация» виртуального устройства определенного типа на устройствах других типов, например, возможна организация работы с виртуальным диском, реализованном на пространстве оперативной памяти, в этом случае драйвер виртуального устройства имеет связь с драйверами физических устройств других типов.

3. Драйверы виртуальных устройств, которым затруднительно поставить в соответствие физическое устройство или группу физических устройств определенного типа. Примером могут служить драйверы различных файловых систем (файловая система — программный компонент вычислительной системы, обеспечивающий именованное хранение и доступ к данным).

Основным результатом появления уровня управления виртуальными устройствами вычислительной системы стала многоуровневая унификация интерфейсов доступа к ресурсам вычислительной системы, что существенно упростило проблему программирование устройств компьютера, а также предоставило качественно новые возможности в функционировании вычислительных систем и в создании их программного обеспечения. Примером могут служить файловые системы, которые обеспечивают простые и надежные интерфейсы именованного хранения и использования данных, полностью скрывая от пользователя проблемы ее внутренней организации. К примеру, пользователь современной вычислительной системы может не только не знать, на каком внешнем запоминающем устройстве размещены данные его файлов, он может не знать и территориальное расположение и тип компьютера, на котором хранятся его данные. Существенное развитие получили средства управления виртуальными устройствами (ресурсами), которые обеспечивают контроль за созданием и использованием ресурсов вычислительной системы.

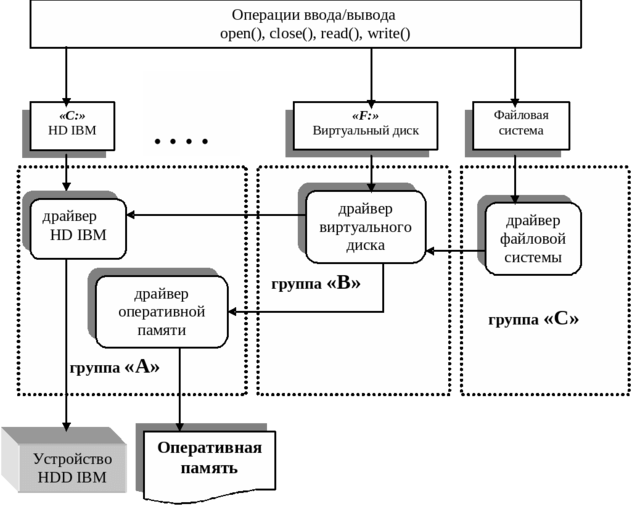

1. Схема организации ввода-вывода в системе.

Итак, мы рассмотрели два первых программных уровня структуры вычислительной системы — это уровни, обеспечивающие функционирование ресурсов в вычислительной системе. Под ресурсами вычислительной системы мы будем понимать совокупность всех физических и виртуальных ресурсов. Одной из характеристик ресурсов вычислительной системы является их конечность. То есть рано или поздно в системе возникает конкуренция за обладание ресурсом между его программными потребителями. При этом если речь идет о таком виртуальном ресурсе, как файловая система, то конечным является размер файловой системы на устройствах хранения данных, ограничения на предельное количество зарегистрированных в файловой системе файлов. Именно за эти параметры возможно возникновение конкуренции при использовании файловой системы. А теперь попытаемся вернуться к проблеме определения понятия операционной системы. Операционная система — это комплекс программ, обеспечивающий управление ресурсами вычислительной системы. Это основная концепция данного понятия. Позднее мы будем уточнять это определение, рассматривать отдельные функции ОС. В структурной организации вычислительной системы операционная система представляется уровнями управления физическими и виртуальными ресурсами.

С точки зрения средств программирования, доступных на уровне управления виртуальными ресурсами, пользователю предоставляются система команд компьютера, а также интерфейсы, обеспечивающие доступ к устройствам компьютера (как физическим, так и виртуальным). Доступная пользователю совокупность интерфейсов устройств компьютера может включать в себя как аппаратные интерфейсы доступа к устройствам, так и драйверы физических и/или виртуальных устройств. Конкретный состав интерфейсов определяется свойствами вычислительной системы, соответствующими, уровнями управления ресурсами, а также привилегиями пользователя (об этом подробнее мы будем говорить несколько позднее).

1.1.5Системы программирования

Прежде чем начать рассматривать следующий уровень структурной организации вычислительных систем, обратимся к последовательности этапов, традиционно связываемых с разработкой и внедрением программных систем. Совокупность этих этапов составляют жизненный цикл программы в вычислительной системе. Остановимся на основных задачах, решаемых на каждом из этапов жизненного цикла программы. Следует отметить, что мы будем рассматривать традиционное, неформальное определение этапов жизненного цикла программы, которые сформировались естественным образом в процессе появления и развития вычислительной техники и программного обеспечения. На сегодняшний день существуют международные стандарты, которые формализуют понимание жизненного цикла программы (например, ISO/IEC 12207: 1995 “Information Technology — Software Life Cycle Processes), но это стандарты, соответствующие исключительно сегодняшнему пониманию этого термина и связанные во многом с существующими на сегодня технологиями программирования.

Проектирование программной системы. На данном этапе принимаются решения, традиционно включающие в себя следующие шаги.

• Исследование решаемой задачи, формирование концептуальных требований к разрабатываемой программной системе.

• Определение характеристик объектной вычислительной системы — характеристик аппаратных и программных компонентов вычислительной системы, в рамках которой будет работать создаваемая программная система.

• Построение моделей функционирования автоматизируемого объекта.

• Определение характеристик инструментальной вычислительной системы — вычислительной системы, которая будет использоваться при создании программной системы. Зачастую характеристики объектной и инструментальной вычислительной системы совпадают: тип вычислительных систем, на которых в дальнейшем будет работать программная система, совпадает с типом вычислительной системы, которая использовалась при разработке. Однако, в общем случае это не совсем так. Тип и качества инструментальных вычислительных систем могут в корне отличаться от соответствующих характеристик объектных ВС. Примером может служить программирование специализированных вычислительных систем, предназначенных для управления технологическими процессами. Очевидно, что специализированная вычислительная система, которая управляет навигационной системой космического спутника, не должна обладать возможностями разработки на ней программного обеспечения. Специализация данной системы ориентирована на решение конкретных, достаточно специальных задач (например, обработки сигналов, поступающих от радаров). Программное обеспечение для подобной вычислительной системы может разрабатываться отдельно, на вычислительной системе, предназначенной для этих целей.

• Выбор основных алгоритмов, инструментальных средств, которые будут использованы при программировании, а также разработка архитектуры программного решения, включающей разбиение программного решения на основные модули и определение информационных связей между модулями системы, а также правила взаимодействия с объектной вычислительной системой.

• Априорная оценка ожидаемых результатов. Один из важнейших шагов проектирования программной системы, заключающийся в предварительной оценке характеристик проектируемого решения до начала его практической реализации. Для этих целей используются различные методы моделирования. Наличие априорной оценки ожидаемых результатов проектирования программной системы позволяет существенно повысить качество программного продукта, который будет создан на основании результатов этапа проектирования, а также сократить затраты на его создание.

Данная последовательность шагов является достаточно укрупненной, и не всегда проектирование разбивается на линейную последовательность этих шагов. Часто проектирование представляет собою итерационный процесс, в котором возможны неоднократные возвраты к тем или иным шагам (Рис. 7.).

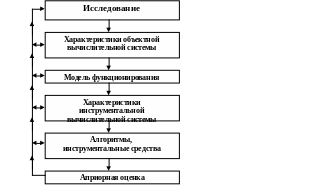

1. Этапы проектирования.

Следующий этап жизненного цикла программы — кодирование (программная реализация, или реализация). Это этап построения кода программой системы на основании спецификаций, полученных при ее проектировании. На данном этапе используются инструментальные средства программирования:

• трансляторы языков программирования, средства поддержки и использования библиотек программ, формирования модулей, которые могут исполняться в вычислительной системе;

• средства управления разработкой программных продуктов коллективом разработчиков.

Результатом этапа кодирования является реализация программной системы, которая может представляться в виде совокупности исходных модулей программы, объектных или библиотечных модулей, а также модулей исполняемого кода разрабатываемой программной системы (Рис. 8.).

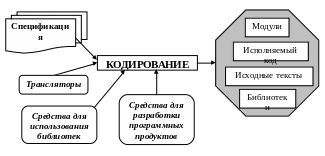

1. Кодирование.

Большое значение для разработки больших, логически сложных программных систем имеют средства управления разработкой программных продуктов, которые позволяют организовать эффективную коллективную работу над реализацией программного проекта. Традиционно они включают в себя следующие компоненты:

• средства автоматизации контроля использования межмодульных интерфейсов, которые обеспечивают контроль правильности использования в программе спецификаций, регламентирующих межмодульные связи (количество, тип, права доступа к параметрам, обеспечивающим межмодульной взаимодействие в программе);

• средства автоматизации получения объектных и исполняемых модулей программы, обеспечивающие автоматический контроль за соответствием исходных модулей объектным и исполняемым модулям (так, если в проекте появилась новая редакция некоторого исходного модуля, то при запуске этого средства автоматически произойдет последовательность действий, обновляющих объектные и исполняемые модули, зависящие от данного исходного модуля);

• система поддержки версий — система, позволяющая фиксировать состояние разработки программного проекта (создание версии проекта) и, при необходимости, возвращаться в разработке к той или иной версии проекта.

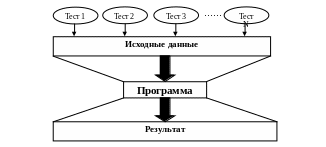

Этап тестирования и отладки программной системы. Можно представить программу в виде некоторого автомата, получающего на входе исходные данные, а на выходе формирующий результат (Рис. 9.). Одной из задач проектирования программной системы является определение ее правил функционирования, точнее, правил, по которым для входных данных формируются выходные данные (или результаты). Тестирование программы — процесс проверки правильности функционирования программы на заранее определенных наборах входных данных — тестах, или тестовых нагрузках. В общем случае, говорить о "правильности" программы вообще не совсем корректно. Мы можем говорить о правильности функционирования программы на некоторых наборах тестов. Таким образом, при тестировании выявляется работоспособность программы на данном тесте (или на наборе тестов) или имеющаяся в программе ошибка. Понятно, что для любой программы абсолютно полным тестом является перебор всевозможных входных данных программы, но множество таких тестов настолько велико, что обработать их не представляется возможным. Поэтому актуальной задачей в тестировании является решение проблемы формирования минимального набора тестов или тестовых нагрузок, наиболее полно проверяющих функциональность программы (тестовое покрытие).
