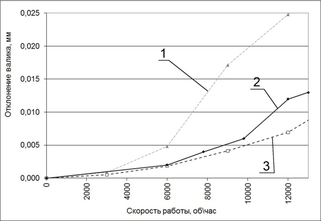

Рис 13. График отклонения накатного валика на разных скоростях работы печатной машины; 1 – теоретическая зависимость (толщина стенки сердечника валика 1 мм); 2 –экспериментальная зависимость (толщина стенки 2 мм); 3 – теоретическая зависимость (толщина стенки сердечника валика 2 мм)

Влияние зазоров в опорах на уровень отклонения накатного валика

Экспериментальные и расчетные зависимости отклонения накатного валика от зазора в опорах (рис. 14) по характеру соответствовали расчетным. Расчет проводился по методике разработанной А.И. Кодинским и представленной в работе «Влияние люфта в опорах печатного аппарата на качество печати».

Рис. 14. Зависимость смещения валика от зазора в его опорах

В пятой главе

представлена методика проверки конструкции валика на жесткость. Полученный расчетный результат отклонения накатного валика сравнивается с требованием к максимально допустимому отклонению валика (рис. 15).

Рис 15. Сопоставление максимально допустимого и расчетных значений колебаний валика

В заключении

отмечено, что определена важная зависимость «перепад оптической плотности на оттиске – отклонение накатного валика», которая позволяет обосновано подходить к выбору конструктивных параметров накатных валиков исходя из требований к качеству печати. Отмечено, что разработанная модель позволяет на стадии проектирования печатного оборудования оценить отклонение валика и принять меры по его минимизации. В работе приведены три модели для расчета отклонения накатного валика от стационарного уровня: численная, позволяющая учесть сложный характер нарастания нагрузки, аналитическая, позволяющая выявить наиболее критичные режимы работы валика, упрощенная, позволяющая получить характер колебаний при больших скоростях работы и большой выемке формного цилиндра. Экспериментальная проверка показала адекватность разработанных моделей.

В ходе работы наглядно показано, что проблема колебаний накатных валиков с учетом повышения скорости работы печатных машин становится все более острой. Вместе с тем ряд вопросов требуют дальнейших исследований. В частности, недостаточно ясен механизм расщепление красочных слоев в зоне контакта, необходимо уточнение динамической модели.

Общие выводы по работе

1. Для высококачественной офсетной листовой печати, при которой допустимый перепад оптической плотности на оттиске равен 0,05 D, допускаемая величина размаха колебаний валика во время печати не должна превышать 0,025 мм.

2. При определении жесткости стального сердечника валика необходимо учитывать наличие цапф, в противном случае расхождение в расчетной и экспериментальной жесткостях достигает 50%.

3. Экспериментально найден логарифмический декремент затухания колебаний накатного валика, он равен 1,34, что позволяет определить коэффициент затухания для любой расчетной системы.

4. Наиболее существенный путь увеличения жесткости сердечника валика – увеличение толщины стенок, размеры цапф оказывают на жесткость меньшее влияние. Например, для валика малоформатной машины, увеличение толщины стенки стального сердечника накатного валика в 4 раза уменьшает отклонение валика в 2 раза, в то время как увеличение диаметра цапф и уменьшение их длины в 2 раза дает уменьшение отклонения накатного валика на величину менее 1 %.

5. Наиболее критичным является режим работы печатной машины, при котором время прохождения накатным валиком выемки равно полупериоду собственных колебаний валика, тогда отклонение накатного валика до 3 раз превышает статический прогиб.

6. Разработанная модель позволяет оценить не только величину отклонений валика, но и диапазоны скоростей машины соответствующие спокойной работе валика. Например, для малоформатной машины Romayor область спокойной работы простирается до скорости 8000 об/час. Данные получены с помощью численного эксперимента на модели, созданной в ходе работы над диссертацией. Модель позволяет оценить не только величину отклонений валика, но и диапазоны скоростей машины соответствующие спокойной работе валика.

7. Зависимость амплитуды колебаний валика от величины зазоров в его опорах, полученная экспериментально, имеет линейный характер, что подтвердило теоретические предпосылки.

Основные публикации по теме диссертации

В ведущих рецензируемых научных изданиях, рекомендуемых ВАК:

1. Федотов Е. Влияние колебаний накатного валика на равномерность слоя краски на печатной форме. / Федотов Е.В. //Известия высших учебных заведений. Проблемы полиграфии и издательского дела./ М.:МГУП, 2013. №1, С 29–36.

2. Федотов Е. Определение амплитуды колебаний накатного валика в красочном аппарате печатной машины. / Федотов Е.В. // Известия высших учебных заведений. Проблемы полиграфии и издательского дела./ М.:МГУП, 2013. №2, С 23–32.

В других изданиях:

3. Федотов Е. Влияние колебаний накатного валика на равномерность слоя краски на печатной форме//Вестник МГУП. –2012. –№6. С. 10–17.
