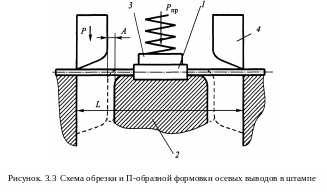

Флюсование выводов ЭРЭ и ИМС осуществляется в в ванне с расплавом флюса ФКТ.
Лужение выводов ЭРЭ и ИМС осуществляется погружением в ванну с расплавом припоя ПОС-61.
Затем осуществляется приклейка прокладок и опор под элементы с использованием клея ВК – 9, с последующей сушкой в сушильном шкафу в течение 30 минут при температуре 60° С.
Установка элементов осуществляется вручную согласно принципиальной схемы, после чего осуществляется пайка волной припоя установленных элементов с использованием установки АП-10.
Отмывку остатков флюса осуществляется с использованием жидкости содержащей смесь этилового спирта и бензина в соотношении 9:1. Обработка будет проводиться при температуре - 20° С, по 1,5мин. в каждой из двух ванн с последующей сушкой в сушильном шкафу в течение 5 минут при температуре 60° С.
После этого осуществляется визуальный (с использованием микроскопа и лупы), а так же аппаратный контроль (с использованием проверочной аппаратуры).
После осуществления операции контроля, печатную плату с установленными элементами для защиты от вредных воздействий внешней среды покрывают лаком УР – 231 ТУ – 10 – 863 – 76 г при помощи пульверизации.
Сборка печатной платы заканчивается финальным контролем с использованием лупы и микроскопа.
