искусственным. Естественное освещение создаётся в производственных помещениях через оконные и другие остеклённые проёмы, искусственное – светильниками.

Искусственное освещение в помещениях следует осуществлять в виде

комбинированной системы освещения с использованием люминесцентных источников света в светильниках общего назначения. В качестве источников общего освещения должны использоваться лампы типа ЛБ и ДРЛ с индексом цветопередачи не менее 70 (R>70), в качестве светильников – установки с преимущественно отраженным или рассеянным светом. Светильники общего освещения следует располагать над рабочим столом в равномерно прямоугольном порядке. Для предотвращения засветок экрана дисплея прямыми световыми потоками должны применяться светильники общего

назначения, расположенные между рядами рабочих мест. При этом линии

светильников располагаются параллельно светопроёмам.

Осветительные установки должны обеспечивать равномерную освещенность с помощью приглушенного или рассеянного светораспределения. Для исключения бликов необходимо применять специальные фильтры для экранов, защитные козырьки или распологать источники света параллельно направлению взгляда на экран видеомонитора с обеих сторон.

Местное освещение обеспечивается светильниками, установленными

непосредственно на столешнице или на его вертикальной панели, а также

вмонтированными в козырёк пульта.

Источники света по отношению к рабочему месту следует располагать такимобразом, чтобы исключить попадания в глаза прямого света. При естественном освещении необходимо применять средства солнцезащиты, снижающие перепады яркостей между естественным светом и свечением экрана дисплея. В качестве таких средств можно использовать регулируемые жалюзи.

5.2.4. Пожарная безопасность на РМ

Пожары в помещениях представляют особую опасность, так как сопряжены с большими материальными потерями. Как известно, пожар может возникнуть при взаимодействии горючих веществ, окислителя и источников зажигания. В помещениях присутствуют все 3 основные фактора, необходимы для возникновения

пожара.

Особенностью современных ЭВМ является очень высокая плотность расположения элементов электронных схем. При прохождении тока по проводникам и деталям выделяется тепло, что может привести к пожароопасной ситуации. Серьёзную опасность представляют различные электроизоляционные материалы, используемые для защиты, от механических воздействий отдельных радиодеталей.

Всё это приводит к принятию серьёзных мероприятий защиты от пожаров, определяемых СП 512-78 "Инструкции по проектированию зданий и помещений для ЭВМ" и СНиП 11-2-80 "Противопожарные нормы проектирования зданий и сооружений". В этих документах изложены основные требования к огнестойкости зданий и сооружений, противопожарным преградам, эвакуации людей из зданий и помещений.

5.2. Расчёт уровня звукового давления в операторной ЭВМ

В случае, когда несколько источников шума (ИШ) и расчётная точка (РТ)

находятся в помещении, уровень звукового давления определяется по следующей формуле:

, (1)

где m - количество источников шума в помещении (в нашем случае это могут быть кондиционеры, сервера и т.д.);

Ф - фактор направленности источника шума:

- Ф = 1 - для источника с равномерным излучением;

- Ф = 2 - для источника с равномерным излучением на отражающей плоскости;

- Ф = 4 - для источника с равномерным излучением вблизи двухгранного угла;

S - площадь воображаемой поверхности правильной геометрической формы,

окружающей источник шума и проходящей через расчетную точку;

В - постоянная помещения (м2), определяемая из соотношения В1000

* m , где В1000 - постоянная помещения на эталонной частоте 1000 Гц,

устанавливаемая из таблицы в зависимости от объема помещения V, m –частотный множитель, определяемый в зависимости от объема помещения по таблице;

Li - уровень звуковой мощности i-го источника шума, дБ;

-коэффициент, учитывающий влияние ближнего акустического поля, принимаемый в зависимости от отношения к максимальным габаритным размерам источника шума lмах.

Рассчитаем уровень звукового давления в операторной ЭВМ (см. рис.5.1):

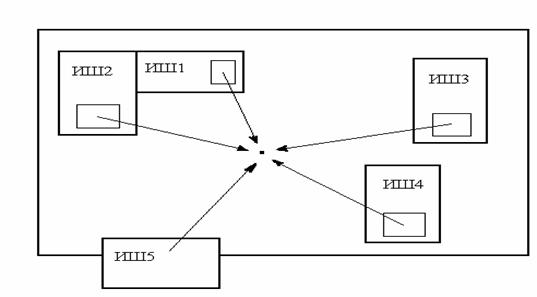

рис.5.1. План помещения с расстановкой источников шума

Исходные данные

V = 60

В1000 = 10

m = 0.75

В = 7.5

Подставляя исходные данные в формулу (1) получаем результат :

L = 32,92 дБ.

Вывод : в данном помещении уровень звукового давления не превышает норм установленных в соответствии с ГОСТом 12.1.036-81 "Шум. Общие требования безопасности".

5.4.Расчёт искусственного освещения в операторной ЭВМ

При проектировании промышленных объектов приходится иметь дело с выбором освещения промышленных площадок. Выбор ламп и светильников производится на основании обеспечения нормативной освещенности рабочих мест при минимальных капитальных и эксплуатационных затратах. Расчёт искусственного освещения сводится к определению числа светильников:

, (2)

Е - нормируемая освещенность, Лк.(для нашего случая »300)

(выбирается из таблиц);

k3 - коэффициент запаса » 1.3;

А - площадь пола, м2 (=50 м2);

z - коэффициент, учитывающий неравномерность освещенности

(Для ламп накаливания =1.5, для люминесцентных =1.1.);

- количество ламп в одном светильнике (=2);

- световой поток лампы (Для ламп ЛБ-40 = 3000 лм.);

- коэффициент использования светильников. Определяется по индексу помещения:

, (3)

а - ширина помещения, м;

b - длина помещения, м;

h - высота подвеса светильников над рабочей поверхностью, м.

Принимая, что а=5 м., b=10 м., h=2 м., вычисляем

=1.66. Теперь по таблице соответствия определяем, что

=0.33.

Подставляя все необходимые данные получаем:

= 300*1.3*50*1.1 / 2*3000*0.33 » 10 , (4)

Таким образом, получаем, что для освещения нашего помещения необходимо 10 светильников, по 2 лампы марки ЛБ-40 в каждом.

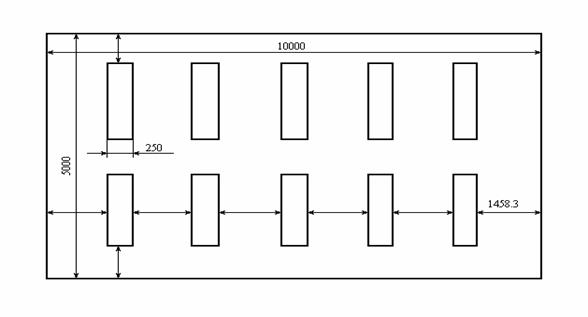

Рис.5.2.Схема расположения светильников в помещении

5.5.Выводы по главе

В результате правильного расчёта освещения, у операторов ЭВМ

уменьшается риск профессиональных заболеваний (в основном потеря зрения), утомлённость и как следствие - повышается производительность труда.
