- асинхронный метод:

Л₀

У₁

У₂

Л₁

л ₀: у₁ – у₂

л₁: у₂ – у₁

>=тау >=t >=t >=t

Tay>=2t tay>=2t

Устройство у₁ устанавливает коду состояние сигнала на Л₀, а у₂ после приема нового состояния информирует об этом у₁ изменением сигнала на Л_1.. Передающее устройство снимает передаваемый сигнал, т.о. период t является переменным и для выполнения условия tay>=2t, где t-время передачи нового состояния сигнала в один конец связи (2t<<T).

Параллельный код может передаваться двумя способами:

1. со стробированием, при котором используется синхронная передача.

2. с квитированием – использование асинхронной передачи

Внутримашинный интерфейс — система связи и сопряжения узлов и блоков компьютера между собой. Представляет собой совокупность электрических линий связи (проводов), схем сопряжения с компонентами компьютера, протоколов (алгоритмов) передачи и преобразования сигналов.

Существуют два варианта организации внутримашинного интерфейса:

-многосвязный интерфейс: каждый блок ПК соединен с прочими блоками своими локальными проводами; многосвязный интерфейс иногда применяет­ся в качестве периферийного интерфейса (для связи с внешними устройства­ми ПК), дополняющего системный, а в качестве системного — лишь в некото­рых простых компьютерах;

-односвязный интерфейс: все блоки ПК связаны друг с другом через общую или системную шину).

В подавляющем большинстве современных ПК в качестве системного интерфей­са используется системная шина. Шина (bus) — совокупность линий связи, по которым информация передается одновременно. Под основной, или системной, шиной обычно понимается шина между процессором и подсистемой памяти. Шины характеризуются разрядностью и частотой. Важнейши­ми функциональными характеристиками системной шины являются количество обслуживаемых ею устройств и ее пропускная способность, то есть максимально возможная скорость передачи информации. Пропускная способность шины зави­сит от ее разрядности (есть шины 8-, 16-, 32- и 64-разрядные) и тактовой частоты, на которой шина работает.

Разрядность или ширина шины (bus width) — количество линий связи в шине, то есть количество битов, которое может быть передано по шине одновременно.

Тактовая частота шины (bus frequency) — частота, с которой передаются после­довательные биты информации по линиям связи.

В качестве системной шины в разных ПК использовались и могут использоваться:

-шины расширений — шины общего назначения, позволяющие подключать большое число самых разнообразных устройств;

-локальные шины, часто специализирующиеся на обслуживании небольшого количества устройств определенного класса, преимущественно видеосистем.

В компьютерах широко используются также периферийные шины — интерфейсы для внешних запоминающих и многочисленных периферийных медленно дейст­вующих устройств.

Интерфейсная часть МП предназначена для связи и согласования МП с систем­ной шиной ПК, а также для приема, предварительного анализа команд выпол­няемой программы и формирования полных адресов операндов и команд. Ин­терфейсная часть включает в свой состав:

-адресные регистры МПП;

-узел формирования адреса;

-блок регистров команд, являющийся буфером команд в МП;

-внутреннюю интерфейсную шину МП;

-схемы управления шиной и портами ввода-вывода.

Некоторые из названных устройств, такие как узел формирования адреса и ре­гистр команды, непосредственно выполняемой МП, функционально входят в со­став устройства управления.

Порты ввода-вывода — это пункты системного интерфейса ПК, через которые МП обменивается информацией с другими устройствами. Всего портов у МП может быть 65 536 (равно количеству разных адресов, которые можно пред­ставить числом формата «слово»). Каждый порт имеет адрес — номер порта; по существу это адрес ячейки памяти, являющейся частью устройства ввода-выво­да, использующего этот порт, а не частью основной памяти компьютера.

Порту устройства соответствуют аппаратура сопряжения и два регистра памя­ти — для обмена данными и управляющей информацией. Некоторые внешние устройства используют и основную память для хранения больших объемов ин­формации, подлежащей обмену. Многие стандартные устройства (НЖМД, НГМД, клавиатура, принтер, сопроцессор и т. д.) имеют постоянно закрепленные за ними порты ввода-вывода.

Схема управления шиной и портами выполняет следующие функции:

-формирование адреса порта и управляющей информации для него (переклю­чение порта на прием или передачу и т. д.);

-прием управляющей информации от порта, информации о готовности порта и его состоянии;

-организация сквозного канала в системном интерфейсе для передачи данных между портом устройства ввода-вывода и МП.

Схема управления шиной и портами использует для связи с портами кодовые шины инструкций, адреса и данных системной шины: при доступе к порту МП посылает сигнал по кодовой шине инструкций (КШИ), который оповещает все устройства ввода-вывода, что адрес на кодовую шину адреса (КША) является адресом порта, а затем посылает и сам адрес порта. Устройство с совпадающим адресом порта дает ответ о готовности. После чего по кодовой шине данных (КШД) осуществляется обмен данными.

Архитектура процессора ЭВМ и назначение его функциональных блоков.

Персональным компьютером называют небольшую ЭВМ, ориентированную на неспециалиста в вычислительной технике.

В вычислительной технике архитектура определяет состав, назначение, логическую организацию и порядок взаимодействия всех аппаратных и программных средств, объединенных в единую вычислительную систему. Иными словами, архитектура описывает то, как ЭВМ представляется пользователю.

В современных персональных компьютерах, как правило, используется принцип открытой архитектуры. Он заключается в том, что устройства, непосредственно участвующие в обработке информации (процессор. Сопроцессор. Оперативная память), соединяются с остальными устройствами единой магистралью - шиной. Устройства, связанные с процессором через шину, а не напрямую, называют периферийными. Шина представляет собой канал передачи данных в виде проводников на печатной плате или многожильного кабеля.

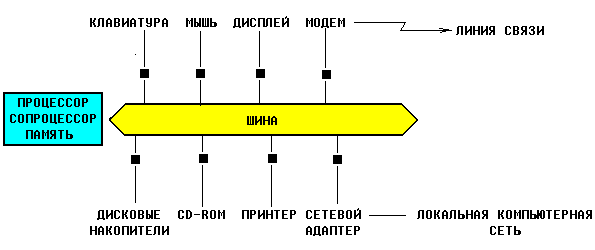

На этой схеме шина изображена в виде двунаправленной стрелки, чтобы указать на то, что информация по ней движется как от процессора к периферийным устройствам, так и в обратную сторону. Черными квадратиками обозначены разъемы. Схема носит условный характер, иллюстрирующий только основные принципы устройства современного компьютера, поэтому ряд устройств, в частности видеоадаптер, здесь не изображены.

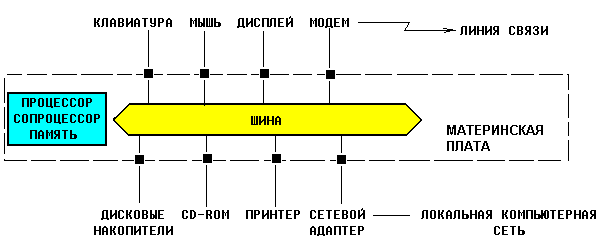

Процессор, сопроцессор, память и шина с разъемами для подключения периферийных устройств размещаются на единой плате, называемой материнской или основной:

Конфигурация- состав устройств, подключенных к компьютеру.

Порт- точка подключения внешнего устройства к компьютеру.

Преимущества открытой архитектуры заключаются в том, что пользователь получает возможность:

1) выбрать конфигурацию компьютера. Действительно, если Вам не нужен принтер, или не хватает средств на его приобретение, никто не заставляет Вас его покупать вместе с новым компьютером. Раньше было не так,- все устройства продавались единым комплектом, причем какого-то определенного типа, так, что выбрать или заменить что-то было невозможно.

2) расширить систему, подключив к ней новые устройства. Например, накопив денег и купив принтер, Вы легко сможете подклють его к Вашему компьютеру.

3) модернизировать систему, заменив любое из устройств более новым. Действительно, не нужно для этого выбрасывать весь компьютер! Достаточно вместо одного устройства подключить другое. В частности, можно заменить материнскую плату, чтобы из компьютера на базе процессора старого типа получить компьютер на базе процессора нового типа.

Процессором называется устройство, непосредственно осуществляющее процесс обработки данных и программное управление этим процессом. Процессор дешифрирует и выполняет команды программы, организует обращения к оперативной памяти, в нужных случаях инициирует работу периферийных устройств, воспринимает и обрабатывает запросы, поступающие из устройств машины и из внешней среды (“запросы прерывания”).

Процессор занимает центральное место в структуре ЭВМ, так как он осуществляет управление взаимодействием всех устройств, входящих в состав ЭВМ.

Выполнение команды (машинной операции) разделено на более мелкие этапы — микрооперации (микрокоманды), во время которых выполняются определенные элементарные действия. Конкретный состав микроопераций определяется системой команд и логической структурой данной ЭЗМ. Последовательность микроопераций (микрокоманд), реализующих данную операцию (команду), образует микропрограмму операции.

Для определений временных соотношений между различными этапами операции используется понятие машинного такта. Машинный такт определяет интервал времени, в течение которого выполняется одна или одновременно несколько микроопераций. Границы тактов задаются синхросигналами, вырабатываемыми специальной схемой — генератором синхросигналов.

Таким образом, может быть установлена следующая иерархия этапов выполнения программ в процессоре: программа, команда (микропрограмма), микрооперация (микрокоманда).

В процессор входят: арифметическо - логическое устройство АЛУ, управляющее устройство (управляющий автомат) УУ, блок управляющих регистров БУР, блок регистровой памяти (местная память) и блок связи с ОП и некоторым другим, в том числе внешним по отношению к ЭВМ, оборудованием.

В состав процессора могут также входить и некоторые другие блоки, участвующие в организации вычислительного процесса (блок прерывания, блок защиты памяти, блок контроля правильности работы и диагностики процессора и др.). Оперативная (основная) память выполняется в виде отдельного устройства, хотя в небольших ЭВМ может конструктивно объединяться с процессором и использовать частично его оборудование.

Арифметическо-логическое устройство процессора выполняет логические и арифметические операции над данными. В общем случае в АЛУ выполняются логические преобразования над логическими кодами фиксированной и переменной длины (над отдельными битами, группами бит, байтами и их последовательностями) , арифметические операции над числами с фиксированной и плавающей точками, над десятичными числами, обработка алфавитно-цифровых слов переменной длины и др. Характер выполняемой АЛУ операции задается командой программы.

В процессоре может быть одно универсальное АЛУ для выполнения всех основных арифметических и логических преобразований или несколько специализированных для отдельных видов операций. В последнем случае увеличивается количество оборудования процессора, но повышается его быстродействие за счет специализации и упрощения схем выполнения отдельных операций.

Управляющее устройство (управляющий автомат) вырабатывает последовательность управляющих сигналов, инициирующих выполнение соответствующей последовательности микроопераций, обеспечивающей реализацию текущей команды.

Блок управляющих регистров предназначен для временного хранения управляющей информации. Он содержит регистры и счетчики, участвующие в управлении вычислительным процессом: регистры, хранящие информацию о состоянии процессора, регистр-счетчик адреса команды — счетчик команд (СчК), счетчики тактов, регистр запросов прерывания и др. К блоку управляющих регистров следует также отнести управляющие триггеры, фиксирующие режимы работы процессора.

Для повышения быстродействия и логических возможностей процессора и микропроцессора в их состав включают блок регистровой памяти (местную память) небольшой емкости, но более высокого, чем ОП, быстродействия. Регистры этого блока (или ячейки местной памяти) указываются в командах программы путем укороченной регистровой адресации и служат для хранения операндов, в качестве аккумуляторов (регистров результата операций), базовых и индексных регистров, указателя стека.

Местная память выполняется главным образом на быстродействующих полупроводниковых интегральных ЗУ.

Блок связи (интерфейс процессора) организует обмен информацией процессора с оперативной памятью и защиту участков ОП от недозволенных данной программе обращений, а также связь процессора с периферийными устройствами и внешним по отношению к ЭВМ оборудованием (другими ЭВМ и т.д.).

Система прерываний ЭВМ. Механизм обработки прерываний в архитектуре ЭВМ семейства INTEL.

Прерыванием называется реакция центрального процессора (CPU) на внутреннее или внешнее событие. Событием называется сигнал, поступающий в процессор в результате возникновения особого случая при выполнении команды или при работе с внешним оборудованием. Реакцией на событие является передача управления на программу, ответственную за обработку данного события. При этом в большинстве случаев сохраняется информация о состоянии прерванной задачи для того, чтобы можно было возобновить ее исполнение, если это возможно, либо завершить ее, освободив принадлежащие ей ресурсы.
