Таблица 4.4 — Перечень событий и работ
Код события | Содержание события | Код работ | Содержание работ | Кол-во рабо-чих | Продол-житель-ность |
0 | Решение о начале разработки принято | 0-1 | Постановка задачи на разработку программы | 1 | 4 |
Продолжение таблицы 4.4
Код события | Содержание события | Код работ | Содержание работ | Кол-во рабо-чих | Продол-житель-ность |
1 | Задача на разработку программы поставлена | 1-2 | Анализ структуры предприятия | 2 | 3 |
1-3 | Анализ предметных областей разрабатываемой информационной системы | 2 | 4 | ||
2 | Анализ выполнен | 2-3 | Анализ существующих способов и средств создания информационных систем | 2 | 3 |
3 | Анализ существующих способов и средств создания ИС выполнен | 3-4 | Определение требований к программе | 1 | 7 |
4 | Требования к программе определены | 4-5 | Планирование работы и разработка графика сдачи | 1 | 4 |
5 | Планирование работы завершено | 5-6 | Согласование и утверждение ТЗ | 2 | 3 |
6 | ТЗ согласовано и утверждено | 6-7 | Выбор среды программирования | 1 | 6 |
6-8 | Подбор необходимых литературных источников | 2 | 3 | ||
7 | Среда программирования выбрана | 7-8 | Описание структуры необходимой базы данных | 2 | 6 |
8 | Структура базы данных описана | 8-9 | Разработка черновой версии интерфейса программы | 1 | 6 |
9 | Разработка черновой версии интерфейса программы завершена | 9-10 | Согласование и утверждение ЭП | 2 | 1 |
10 | ЭП согласован и утвержден | 10-11 | Создание базы данных | 1 | 10 |
10-12 | Организация связей таблиц базы данных | 2 | 4 | ||
11 | База данных создана | 11-12 | Разработка структуры программы | 1 | 10 |
12 | Структура программы разработана | 12-13 | Согласование и утверждение ТП | 2 | 3 |
13 | ТП согласован и утвержден | 13-16 | Разработка программного средства | 1 | 122 |
13-14 | Проверка работоспособности на реальных исходных данных | 1 | 31 |
Продолжение таблицы 4.4
14 | Разработка программного средства завершена | 14-15 | Отладка | 1 | 45 | ||||
15 | Отладка программного средства завершена | 15-16 | Доработка интерфейса программы | 2 | 7 | ||||
16 | Интерфейс программы доработан | 16-17 | Разработка технической документации | 2 | 22 | ||||
17 | Техническая документация разработана | 17-18 | Корректировка программы и технической документации по результатам испытаний | 2 | 22 | ||||
18 | Корректировка программы и технической документации завершена | 18-19 | Передача технической документации | 2 | 23 | ||||
19 | Техническая документация передана | 19-20 | Сдача программы в эксплуатацию | 1 | 32 | ||||
20 | Программа сдана в эксплуатацию |

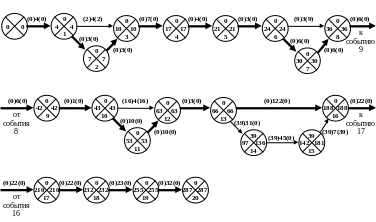

Сетевой график планирования работ по разработке ПС (до оптимизации) представлен на рисунке 4.1.
Рисунок 4.1 – Сетевой график планирования работ по разработке ПС (до оптимизации)
Параметры разработанного сетевого графика до оптимизации представлены в таблице 4.5.
Таблица 4.5 — Параметры сетевого графика (до оптимизации)
Начальное событие (i) | Конечное событие (j) | Время (Тij) | Ранний срок наступл.соб. (tpj) | Позд. срок наступл.соб. (tпj) | Резерв вр.соб. (Рj) | Ранний срок наступл.соб. (tpi) | Полн.рез. (Рпij) | Своб. рез. (Рсij) |
0 | 1 | 4 | 4 | 4 | 0 | 0 | 0 | 0 |
1 | 2 | 3 | 7 | 7 | 0 | 4 | 0 | 0 |
1 | 3 | 4 | 10 | 10 | 0 | 4 | 2 | 2 |
2 | 3 | 3 | 10 | 10 | 0 | 7 | 0 | 0 |
3 | 4 | 7 | 17 | 17 | 0 | 10 | 0 | 0 |
4 | 5 | 4 | 21 | 21 | 0 | 17 | 0 | 0 |
5 | 6 | 3 | 24 | 24 | 0 | 21 | 0 | 0 |
6 | 7 | 6 | 30 | 30 | 0 | 24 | 0 | 0 |
6 | 8 | 3 | 36 | 36 | 0 | 24 | 9 | 9 |
7 | 8 | 6 | 36 | 36 | 0 | 30 | 0 | 0 |
8 | 9 | 6 | 42 | 42 | 0 | 36 | 0 | 0 |
9 | 10 | 1 | 43 | 43 | 0 | 42 | 0 | 0 |
10 | 11 | 10 | 53 | 53 | 0 | 43 | 0 | 0 |
10 | 12 | 4 | 63 | 63 | 0 | 43 | 16 | 16 |
11 | 12 | 10 | 63 | 63 | 0 | 54 | 0 | 0 |
12 | 13 | 3 | 66 | 66 | 0 | 63 | 0 | 0 |
13 | 16 | 122 | 188 | 188 | 0 | 66 | 0 | 0 |
13 | 14 | 31 | 97 | 136 | 39 | 66 | 39 | 0 |
14 | 15 | 45 | 142 | 181 | 39 | 97 | 39 | 0 |
15 | 16 | 7 | 188 | 188 | 0 | 142 | 39 | 39 |
16 | 17 | 22 | 210 | 210 | 0 | 188 | 0 | 0 |
17 | 18 | 22 | 232 | 232 | 0 | 210 | 0 | 0 |
18 | 19 | 23 | 255 | 255 | 0 | 232 | 0 | 0 |
19 | 20 | 32 | 287 | 287 | 0 | 255 | 0 | 0 |
После расчета сетевого графика произведена его оптимизация за счет перераспределения исполнителей с работ подкритического пути, имеющего минимальные резервы времени, на работы критического пути, которые могут выполняться работниками тех же специальностей. Сначала определим количество исполнителей, которое можно перевести на работу критического пути, затем продолжительность (новую) работ критического пути, на которые переведены исполнители.
