11. Привести стенд в исходное положение согласно указаниям п. 2.
В. Опенка эффективности защитного заземления.
12. Собрать схему трехфазной трехпроводной сети с изолированной нейтралью согласно пп. 2 - 5 "Порядка выполнения работ". Снять показания
миллиамперметра А2 и вольтметра V.
13. Заземлить электрическую установку через заземлитель сопротивления,
для чего включить тумблер "rз1". Снять показания миллиамперметра А2 и
вольтметра V.
Менять значения сопротивления заземления, для чего выключить тумблер
"rз1" и последовательно включить "rз1", а затем "rр", при этом установка присоединяется к заземлителю с сопротивлением 4 Ом, соответствующим
нормам ПУЭ.
Снять показания миллиамперметра А2 и вольтметра V.

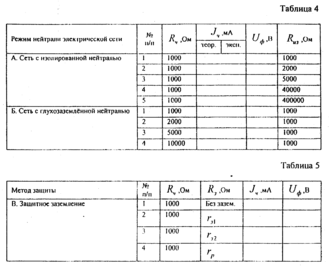

Результаты измерений записать в табл. 5.
14. Привести стенд в исходное положение, установить тумблер в положение
"устр".
СОДЕРЖАНИЕ ОТЧЕТА
1. Параметры исследуемых электрических сетей в результате расчета и
измерения токов и напряжений, сведенные в табл.4 и 5. 2 Электрические схемы прикосновения человека к корпусу
электроустановки в сетях трехфазного тока с указанием пути
прохождения тока.
3. Нанести на графики экспериментально полученные зависимости. Сравнить экспериментальные данные с теоретическими:
Jч = f(Rиз) и Jч = f(Rч).
4. Определитыю графикам значения Rч и Rиз при величине
Jч = 10 мА (значение отпускающего тока).
5. Рассчитать значение тока, проходящего через тело человека при прикосновении к корпусу электрооборудования, в случае его
заземления через сопротивление Rз = 4 Ом по формуле (7). Принять Uф = 127 В.
6. Рассчитать количество трубчатых заземлителей, необходимых для помещении с повышенной опасностью поражения электрическим током, по формулам (9-11).
Принять d = 4 см; t == 120 см; l = 200 см; Jк = 12 A; Uпр = 36 В. Значение удельного сопротивления ρ выбрать для любого вида грунта.
ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ НА ЭКСПЕРИМЕНТАЛЬНОМ СТЕНДЕ
1. При выполнении эксперимента необходимо убедиться в наличии и исправности защитного заземления стенда.
2. Необходимо сообщить преподавателю о замеченных недостатках и неисправностях стенда.
3. Все тумблеры, переключатели и кнопки включать в строгой последовательности.
4. Запрещается самостоятельно менять плавкие предохранители
КОНТРОЛЬНЫЕ ВОПРОСЫ К ЛАБОРАТОРНОЙ РАБОТЕ "ИССЛЕДОВАНИЕ ОПАСНОСТИ ПОРАЖЕНИЯ ТОКОМ В ТРЕХФАЗНЫХ ЭЛЕКТРИЧЕСКИХ СЕТЯХ НАПРЯЖЕНИЕМ ДО 1000В"
1. Какой величины ток протекает через тело человека при прикосновении к одной из фаз сети с заземленной нейтралью напряжением 380/220 В? Принять расчетное сопротивление тела человека 1000 Ом, сопротивление заземления
нейтрали - 4 Ом.
1.1. 0,38 А
1.2. 0,22А
1.3. 0,19 А
1.4. 0,11 А
1.5. 0,127 А
2. Рассчитать величину тока, протекающего через тело человека, при прикосновении к корпусу заземленного электродвигателя с поврежденной изоляцией при замыкании фазы на корпус. Принять ток, протекающий через защитное заземление - 10 А, сопротивление защитного заземления - 4 Ом, расчетное сопротивление тела человека 1000 Ом, сопротивление обуви – 1000 Ом.
2.1. 0,1 А
2.2. 0,2 А
2.3. 0.01А
2.3. 0,02 А
2.4. 10 А
З. Трехфазный двигатель присоединен к сети с заземленной нейтралью напряжением 380/220 В. Под каким напряжением окажется человек при прикосновении к двигателю в случае замыкания одной фазы па корпус, если двигатель заземлен (сопротивление защитного заземления двигателя 4 Ом, сопротивление заземления нейтрали 1 Ом)?
3.1. 380В
3.2. 220В
3.3. 304В
3.4. 176В
3.5. 76В
4. Указать максимальную допустимую величину переменного тока, проходящего через тело человека.
4.1. 0,5 мА
4.2. 1,0 мА
4.3. 10 мА
4.4. 100 мА
4.5. 1000 мА
5. Указать максимально допустимое напряжение прикосновения на электрооборудовании в случае замыкания фазы на корпус в помещении с повышенной опасностью поражения электрическим током.
5.1. 6 В
5.2. 12 В
5.3. 36 В
5.4. 42 В
5.5. 110 В
6. Определить ток, проходящий через тело человека, в случае прикосновения к одной фазе в сети с изолированной нейтралью напряжением 380/220 В. Принять сопротивление изоляции фазы относи тела земли 30000 Ом
(R’из = R’’из = R’’’из ). Расчетное сопротивление тела человека 1000 Ом.
6.1. 0,01 А
6.2. 0,02 А
6.3. 0,03 А
6.4. 0,04 А
6.5. 0,05 А
7. Определить величину тока, проходящего через тело человека в однофазной сети, в случае его прикосновения к фазе, если фазное напряжение равно 220 В. Сопротивление изоляции первой фазы относительно земли 42000 Ом, расчетное сопротивление тела человека 1000 Ом.
7.1. 0,001 А
7.2. 0,002 А
7.3. 0,003 А
7.4. 0,004 А
7.5. 0,005 А
8. Определить величину тока, проходящего через тело человека, при прикосновении к одной фазе сети с изолированной нейтралью напряжением 380/220 В. Вторая фаза замкнута на землю. Расчетное сопротивление тела человека 1000 Ом, сопротивление изоляции первой фазы относительно земли
97000 Ом.
8.1. 0,22 А
8.2. 0,38 А
8.3. 0,66 А
8.4. 1,14 А
8.5. 1,32 А
9. Определить величину тока, проходящего через тело человека, при его прикосновении к одной фазе сети с заземленной нейтралью напряжением 380/220 В. Вторая фаза замкнута на землю (сопротивление замыкания фазы па землю принять равным нулю). Сопротивление замыкания нейтрали 1 Ом, сопротивление тела человека 1000 Ом, сопротивление изоляции первой фазы
относительно земли равно 97000 Ом.
9.1. 0,22 А
9.2. 0,38 А
9.3. 0,66 А
9.4. 1,44 А
9.5. 1,32 А
1
0. На лабораторном столе в помещении без повышенной опасности поражения человека электрическим током установлены три электрических прибора. Определить наиболее опасный случай прикосновения человека к приборам при пробое изоляции на корпус. Корпус одного прибора заземлен (пол нетокопроводящий). Возможно замыкание на корпус любого прибора.
10.1. 1
10.2. 2
10.3. 3
10.4. 4
11.Определить силу тока, проходящего через тело человека в сети переменного тока при двухфазном прикосновении. Фазовое напряжение сети 220 В, расчетное сопротивление изоляции фаз относительно земли 97 000 Ом
11.1 0,022 А
11.2. 0,038 А
11.3. 0,066 А
11.4. 0,22 А
11.5. 0,38 А
12.Каким должно быть максимальное напряжение электрофицированного инструмента в помещениях с повышенной опасностью?
12.1. 6В
12.2. 12В
12.3. 36В
12.4. 42В
12.5. 220В
