ВАРИАНТ №1
Центробежный насос подает жидкость с температурой t по
разветвленной системе трубопроводов из аппарата 1 в аппараты 2 и 3. На аппарате 3 установлен расходомер объемного типа, представляющий собой открытый цилиндрический сосуд. Подача жидкости в аппарате 3 - Q3. Аппарат 2 находится под разряжением, показания вакуумметрам - рвак.
Основные геометрические размеры трубопроводов, значения местных сопротивлений, режимные параметры представлены в таблице . Атмосферное давление принять р = 105 Па = 735,6 мм.рт.ст.
На трубопроводах 1-2, 2-3 и 2-4 установлены нормальные вентили. Все повороты плавные с одинаковым отношением d/R
Определить:
-
давление в трубопроводе в точке 2 - р2 ;
-
скорость и расход жидкости в трубопроводе 2-4;
-
подачу жидкости центробежным насосом Q1-2;
-
давление, создаваемое насосом в точке 1;
-
показания манометра на трубопроводе 1-2.

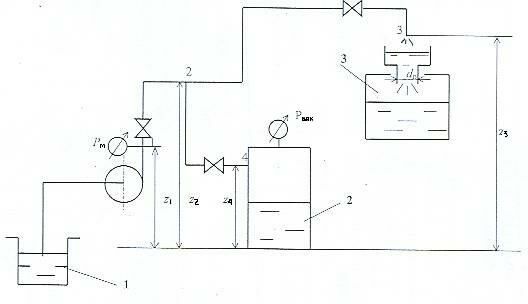

Схема установки.
| Приложение 1. Физико-химические свойства жидкостей | |||||||||||
| Номер точки | Наименование жидкости | Плотно-сть, кг/м3 | Темпе-ратура, °С | Номер точки | Наименование жидкости | Плотно-сть, кг/м3 | Темпе-ратура, °С | ||||
| 39 | Аммиак | 681 | -33 | 3 | Серн.кисл. 98% | 1840 | 15 | ||||
| 8 | Анилин | 1022 | 20 | 2 | Серн.кисл. 111% | 1920 | 15 | ||||
| 34 | Ацетон | 786 | 25 | 27 | Толуол | 866 | 20 | ||||
| 25 | Бензол | 879 | 20 | 12 | Уксусн.кисл. 70% | 1055 | 20 | ||||
| 20 | Вода | 1000 | 4 | 18 | Уксусн.кисл. 100% | 1050 | 20 | ||||
| 1 | Глицерин 100% | 1264 | 15 | 22 | Хлорбензол | 1107 | 20 | ||||
| 7 | Глицерин 50% | 1129 | 15 | 29 | Хлороформ | 1486 | 20 | ||||
| 24 | Метил.спирт 90% | 815 | 20 | 21 | Четырёххлористый углерод | 1600 | 20 | ||||
| 13 | Метил.спирт 30% | 935 | 20 | ||||||||
| 15 | Ртуть | 13595 | 0 | 30 | Этилацетат | 1045 | 15 | ||||
| 33 | Сероуглерод | 1263 | 20 | 19 | Этил.спирт 100% | 789 | 20 | ||||
| 35 | Сернистый газ | 1460 | -10 | 10 | Этил.спирт 40% | 923 | 25 | ||||
| 6 | Серн.кисл.60% | 1503 | 15 | 23 | Эфир | 708 | 25 | ||||
| Приложение 2. Модуль упругости некоторых материалов | Приложение 3. Модуль упругости некоторых жидкостей | ||||||||||
| № п/п | Наименование материала | Модуль упруг. Е·10-7, Па | № п/п | Наименование материала | Модуль упруг. Е·10-9, Па | ||||||
| 1 | Алюминий | 6300-7000 | 1 | Ацетон | 0,91 | ||||||
| 2 | Бронза | 11300 | 2 | Бензол | 1,271 | ||||||
| 3 | Дюралюминий | 7000 | 3 | Вода | 2,174 | ||||||
| 4 | Латунь | 8970-9700 | 4 | Глицерин | 4,525 | ||||||
| 5 | Медь | 12700 | 5 | Метиловый спирт | 1,053 | ||||||
| 6 | Никель | 10800 | 6 | Ртуть | 25,641 | ||||||
| 7 | Сталь | 20400 | 7 | Серная кислота | 0,331 | ||||||
| 8 | Чугун серый | 11500 | 8 | Толуол | 1,262 | ||||||
| 9 | Чугун ковкий | 15000 | 9 | Уксусная кислота | 1,229 | ||||||
| 10 | Хлорбензол | 2,326 | |||||||||
| 11 | Этиловый спирт | 0,893 | |||||||||

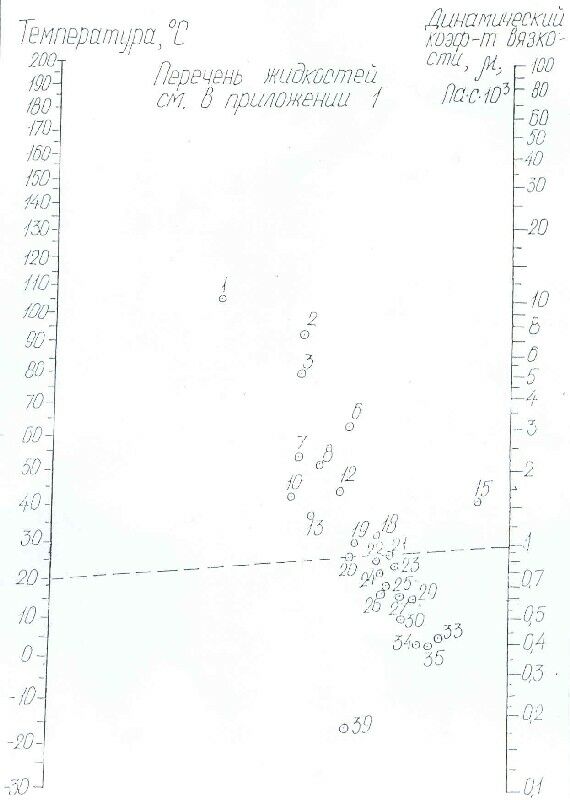

Номограмма. Вязкость жидкостей.

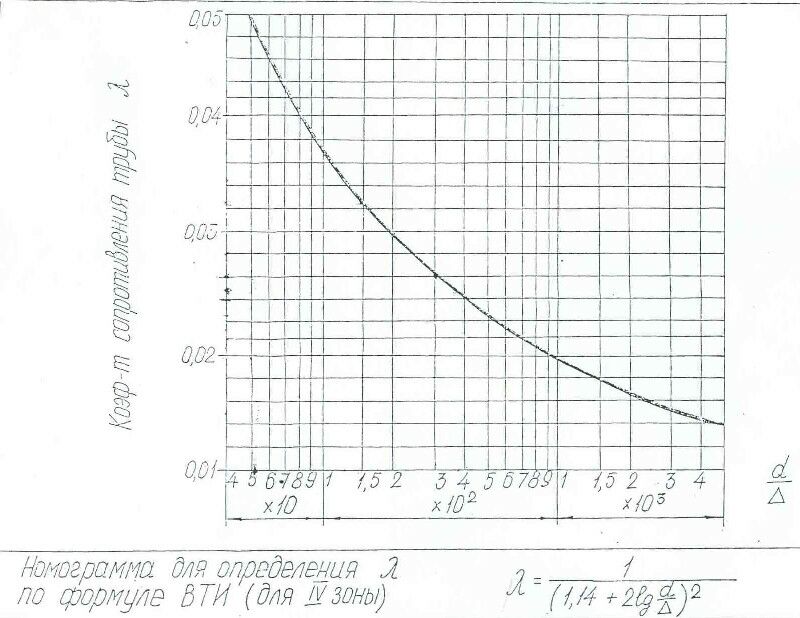

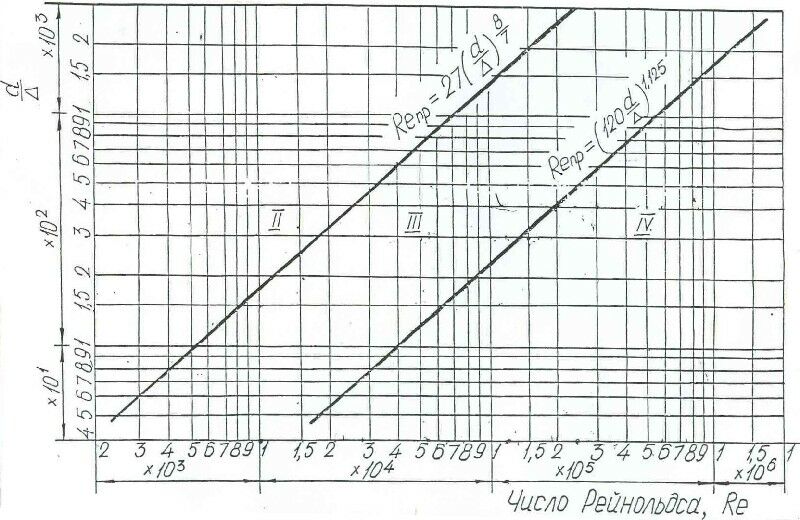

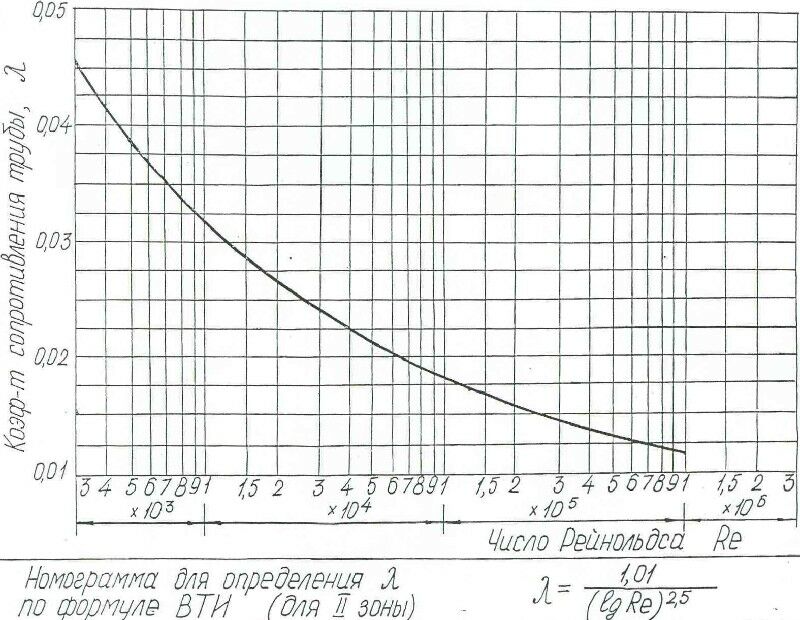

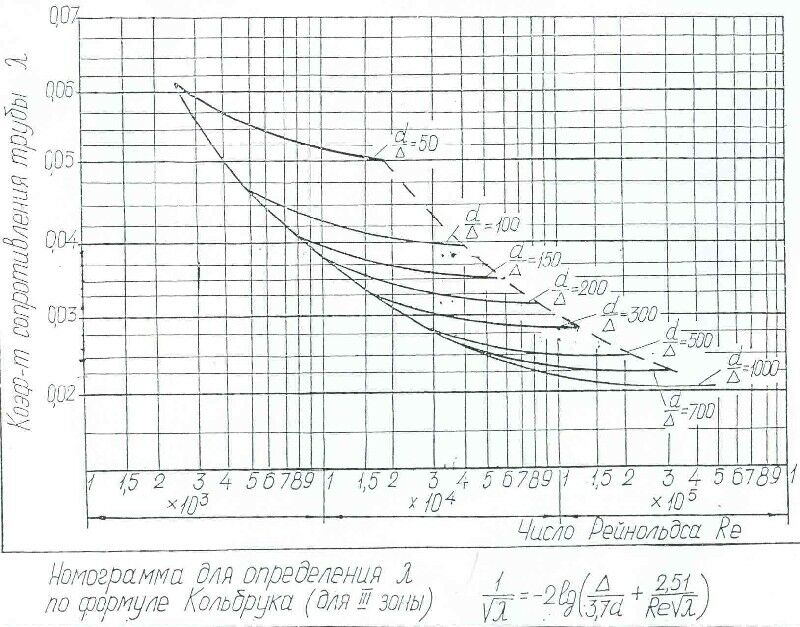

Номограмма для определения зоны движения жидкости.
Обозначения: d – диаметр; Δ – шероховатость трубы.

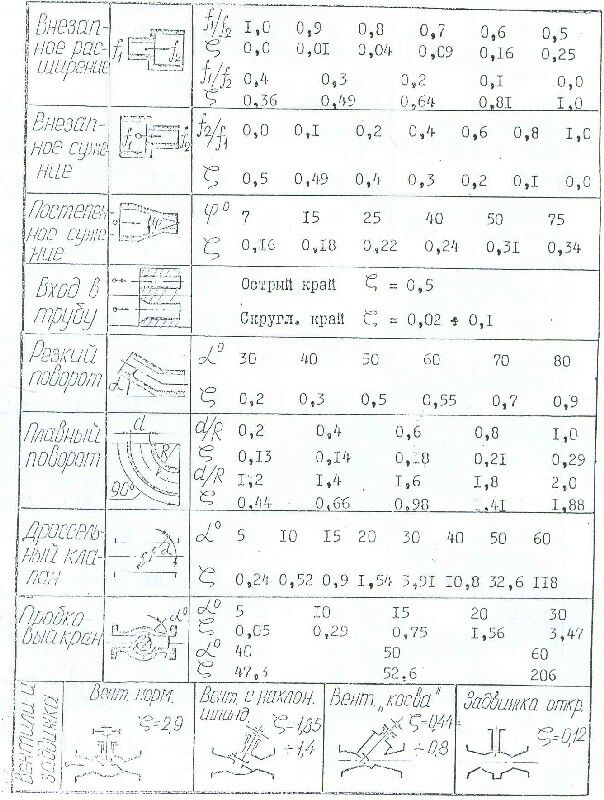

Коэффициенты местных сопротивлений.
