2. 250 т

3. 400 т

3. 500 т

III. Укажите чему равна нагрузка (сила) , действующая на каждую укрепляющую вертикальную стойку при расчете тонкостен­ных прямоугольных резервуаров высотой , заполненных жидкостью с удельным весом при ширине укрепляемой поверхности стенки L .

1.

2.

3.

4.

IV. Укажите чему равен коэффициент запаса прочности по пределу ползучести при определении допускаемых напряжений для рабочих условий в прочностных расчетах аппаратов (по ГОСТ 14249-80).

1.

2.

3.

4.

V. В каком случае проводится проверка величины напряже­ний изгиба в стенках горизонтального цилиндрического резервуара, заполненного жидкостью (при условии правильно проведенного рас­чета толщины стенки аппарата)?

1. Во всех случаях.

2. В случае, если расстояние между опорами превышает 5 м.

3. В случае установки резервуара на открытой площадке.

4. В случае если расстояние между шорами превышает 8 м.

VI. Укажите, какое из перечисленных давлений вводится в формулу для определения толщины стенки аппарата, нагруженного внутренним избыточным давлением

1. Рабочее давление среды в аппарате.

2. Пробное давление.

3. Рабочее давление + гидростатическое давление (ес­ли гидростатическое давление не превышает 5% от рабочего).

4. Расчетное давление.

VII. Укажите чему равна приведенная расчетная длина элемента (см.схему нагружения) при расчете гибкости его и опре­делении допускаемого осевого сжимающего усилия из условия общей устойчивости в пределах упругости (ГОСТ I4249-B0)

1.

2.

3.

4.

VIII. Какой формулой определяется декремент (коэффици­ент) затухания кривой, характеризующей изменение силовых параметров и деформаций при наличии краевого эффекта для цилиндрического аппарата.

1.

2.

3.

4.

IX. Определите при каком значении X (кх) функция изменения силовых параметров краевого эффекта будет иметь наибольшее значение.

1.

2.

3.

4.

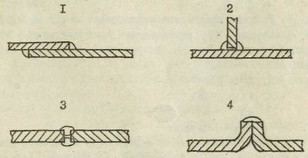

X. Укажите, какой из приведенных сварочных швов обла­дает наибольшим коэффициентом прочности при автоматической электродуговой сварке.

КОНТРОЛЬНАЯ КАРТОЧКА 16

I. Укажите, в каких сталях КП, ПС или СП содержится наибольшее количество серы и фосфора.

1. В сталях группы КП.

2. В сталях группы ПС.

3. В сталях группы СП.

4. В сталях групп ПС и КП.

II. Укажите, какой из перечисленных видов пластических масс относится к группе термопластов.

1. Стеклопластики.

2. Текстолит.

3. Винипласт.

4. Полистирол.

Ш. Укажите какое среднее давление принимается за расчетное при расчете вертикальных емкостных аппаратов (ре­зервуаров) высотой Н, заполненных жидкостью с удельным весом

1.

2.

3.

4.

IV. Укажите правильное определение исполнительной тол­щины S стенки элемента сосуда или аппарата при расчетной тол­щине S_R.

1.

2.

3.

4.

V. Укажите правильное соотношение между меридиональным ; кольцевым напряжениями , действующими в тонко­стенной цилиндрической оболочке, нагруженной внутренним избыточ­ным давлением.

1.

2.

3.

4.

VI. Укажите, какой из коэффициентов прочности сварных соединений следует вводить в формулу для определения толщины стенки аппарата, нагруженного внутренним избыточным давлением

1. - коэффициент прочности кольцевого шва обечайки;

2. - коэффициент прочности поперечного сварного шва для укрепляющего кольца;

3. - коэффициент прочности продольного шва обе­чайки;

4. - коэффициент прочности сварных швов колец жесткости.

VII. Укажите чему равна приведенная расчетная длина элемента (см. схему нагружения) при расчете гибкости его и определении допускаемого осевого сжимающего усилия из условия общей устойчивости в пределах упругости (ГОСТ 14249-80).

1.

2.

3.

4.

VIII. Какие причины вызывают появление краевых сил и мо­ментов?

1. Разная жесткость соединяемых частей аппарата.

2. Сопряжение оболочек аппарата под углом в месте их соединения.

3. Внезапное изменение в меридиональном направлении силового или физического параметров.

4. Объединение ответов 1, 2 и 3.

IX.Функцией каких параметров в уравнений кривой, опи­сывающей изменение краевых сил и моментов, является декремент затухания этой кривой - к? Обозначения:

А - коэффициент, характеризующий силовую нагрузку;

X - расстояние от места соединения оболочек;

R - радиус оболочки;

S - толщина оболочки;

М₀ - краевой момент;

Р₀ - краевая сила;

- длина волны затухающей кривой.

1.

2.

3.

4.

X. Назовите наиболее экономичный способ получения литых изделий в условиях единичного производства.

1. Корковое литье.

2. Литье в металлические формы.

3. Литье в землю.

4. Правильным является объединение ответов 1 и 3.

КОНТРОЛЬНАЯ КАРТОЧКА 17

I. Что означает второе число в наименовании марки чугу­на СМЧ 32-52?

1. Предел прочности на изгиб.

2. Относительное удлинение при растяжении, % .

3. Предел прочности на растяжение.

4. Твердость по Бринеллю.

II. Укажите, какой из перечисленных конструкционных матери­алов обладает наибольшим коэффициентом теплопроводности .

1. Алюминий марки АО.

2. Медь, марки М2.

3. Свинец марки С4.

4. Латунь марки Л62.

III. Что понимается под термином "пробное" давление в со­суде или аппарате (ГОСТ 14249-80)?

1. Рабочее давление.

2. Давление, при котором производится испытание сосу­да или аппарата.

3. Рабочее давление при полном открытии предохрани­тельного клапана.

4. Максимальное внутреннее избыточное давление или наружное давление, возникающее при нормальном протекании рабо­чего процесса, с учетом гидростатического давления среды и до­пустимого кратковременного повышения давления во время действия предохранительных устройств.

IV. Укажите, в каких случаях в суммарной величине прибавки ( ) к расчетной толщине оболочки аппарата S_R можно не учитывать сумму прибавок ( ).

1. В случае, если .

2. В случае если ( ) не превышает 5% номинальной толщины листа.

3. В случае, если ( ) составляет 10% номинальной толщины листа.

4. В случае, если ( ) не превышает 10% номиналь­ной толщины листа.

V. Укажите правильную запись эквивалентного ( ) напряжения по IV энергетической) теории прочности при

1)

2)

3)

4)

VI. Какое ограничение по расчетной стенки дается ГОСТ 14249-80 при проведении прочностных расчетов, если отсут­ствуют точные данные по для обечаек из аустенитных сталей?

1. 470°С.

2. 525°С.

3. 550°С.

4. 625°С.

VII. По какому пути, из указанных на номограмме (I, II, III), можно определить допускаемое наружное давление действующее на стенку аппарата, нагруженного внешним давлением (ГОСТ 14249-80)?

1) I

2) II

3) III

4) I и II

VIII. Какую основную цель преследует решение краевой задачи?

1. Сопоставление действующих напряжений.

2. Определение усилий, моментов и напряжений, возника­ющих под действием краевых сил и моментов.

3. Определение места приложения краевых сил и моментов на оболочке аппарата.

4. Определение знака величин краевых сил и моментов.

IX. Для каких конструкционных материалов, из которых из­готовлен аппарат, в общем случае наиболее опасен краевой эффект?

1. Для органических материалов.

2. Для неорганических материалов.

3. Для пластичных материалов.

4. Для хрупких материалов.

Х. Укажите, чему равен коэффициент запаса прочности по пределу текучести при определении допускаемых напряжении для рабочих условии в прочностных расчетах аппаратов (ГОСТ 14249-80).

1. = 1,65

2. = 1,45

3. = 1,5

4. = 1,25

КОНТРОЛЬНАЯ КАРТОЧКА 18

I. Какие два признака положены в основу единой номенклатуры химического оборудования, принятой в странах СЭВ?

1) а) сложность структуры производства;

б) характер процессов, протекающих в том или ином виде оборудования;

2) а) централизация материальных и энергетических;

б) сложность структуры производства.

3) а) характер процессов, протекающих в том или ином виде оборудования;

б) общность конструктивных форм, машиностроительной технологии применяемых материалов и защитных покрытии.

4) а) централизация материальных и энергетических потоков;

б) общность конструктивных форм, машиностроительных технологий, применяемых материалов и защитных покрытий.
