Определение метрологических характеристик бесконтактного кондуктометрического концентратомера типа КНЧ-1М.

Расчет схемы термокомпенсации.

Цель лабораторной работы - определить основные метрологические характеристики (градировочную характеристику и основную допускае­мую приведенную погрешность) бесконтактного низкочастотного кондуктометрического концентратомера типа КНЧ-1М и освоить методику расчета схемы термокомпенсации приборов такого типа.

I. Основные положения

Концентратомеры типа КНЧ-IM являются промышленными, автомати­ческими, стационарными приборами и предназначены для измерения концентрации поваренной соли, едкого натра, азотной и серной кис­лот в водном растворе, удельная электрическая проводимость (ЭП) которого имеет однозначную зависимость от концентрации и находит­ся в пределах от I до 100 См/м.

Принцип действия прибора основан на индукционном методе измере­ния сопротивления жидкостного витка, который образуется при погру­жении чувствительного элемента датчика в анализируемый раствор. Измерение производится компенсационным методом.

Принципиальная электрическая схема прибора приведена на рис.1-3.

Электрическая схема датчика (рис.1) содержит два торроидалъных трансформатора: питающий TI и дифференциальный Т2, которые разме­щены в чувствительном элементе датчика.

Обмотка 1 трансформатора TI является питающей, обмотка Х-транс­форматора Т2 - измерительной.

Цепь, состоящая из обмоток II и V, имитирует жидкостной виток и используется при испытаниях прибора.

Цепь, состоящая из обмоток III, VI и резистора R6, предназна­чена для подгонки кривизны температурной зависимости жидкостного витка (Rжв = f(t)) и вводится в схему при настройке основной тем­пературной компенсации в случае, если температурный коэффициент анализируемого раствора намного меньше температурного коэффициен­та терморезистора R7.

Цепь, состоящая из обмоток VI, VII, VIII, XI резисторов RI,...R4, R8 ... R14, терморезистора R7 датчика, а также вторичной обмотке дифференциально-трансформаторной катушки с шунтирующими ее резисторами RI ... R4 регистрирующего прибора (см. рис.2), является цепью основной и температурной компенсации и предназначена для компенсация концентрационных и температурных изменений сопротивления жидкостного витка и используется при на­стройке прибора.

Назначение резисторов в указанных цепях:

1) R8, к R10 - служат для изменения кривизны температур­ной зависимости терморезистора;

2) R1, R2 - для грубой подгонки середины шкалы;

3) R9 - для точной подгонки середины шкалы;

4) R11, R12 - для установки начала и конца шкалы;

5) R13, R14 - для корректировки температурных изменений жидкостного витка при концентрациях, соответствующих концам шка­лы прибора.

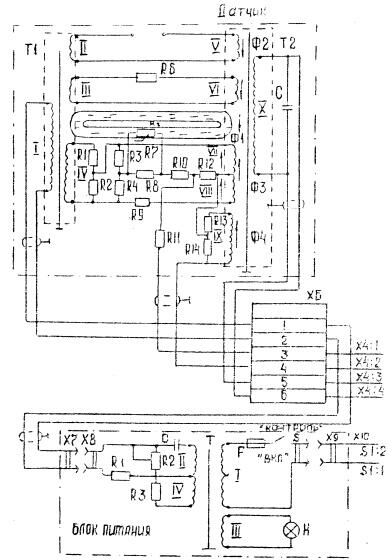

Рис.I. Принципиальная электрическая схема концентратомера (датчик и блок питания).

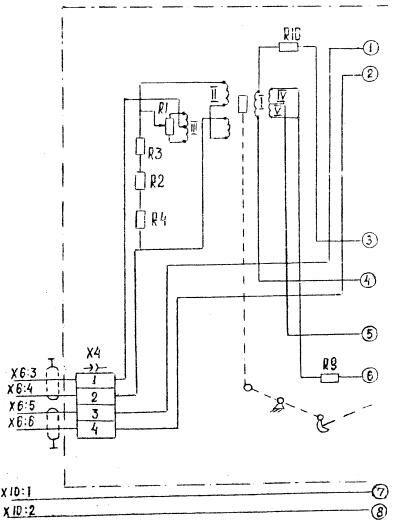

Рис.2 Принципиальная электрическая схема концентратомера (регистрирующий прибор)

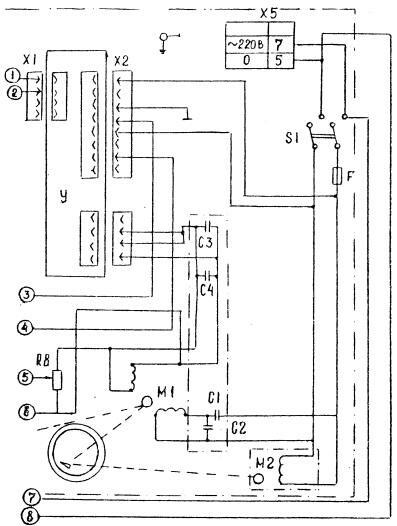

Рис.3. Принципиальная электрическая схема концентратомера (регистрирующий прибор)

Цепь, состоящая из обмотки X, конденсатора С датчика (см. рис.1), конденсатора С7 регистрирующего прибора (рис.2), является цепью выходного напряжения датчика.

Конденсатор С служит для настройки контура, образованного ем­костью С и обмоткой X, в режим близкий к резонансу, а также для согласования фазы напряжения разбаланса, поступающего с обмотки X на вход усилителя, с фазой напряжения сети, питающего регистри­рующий прибор.

Электрическая схема блока питания (рис.1) обеспечивает пониже­ние напряжения питающей сети с 220 до 20В и подачу напряжения 20В на питающую обмотку I датчика, а также обеспечивает сдвиг фазы питания датчика с помощью фазосдвигающей цепочки, образован­ной конденсатором С, обмотками II, IV трансформатора питания Т, резисторами R1, R2, R3 блока питания.

Контроль работоспособности прибора осуществляется при установке переключателя ВКЛ - КОНТРОЛЬ, расположенного на лицевой панели блока питания, в положение КОНТРОЛЬ.

Прибор работает следующим образом. При погружении чувствительного элемента датчика в анализируемый раствор с концентрацией, соответствующей значению шкалы прибора, обозначенному знаком " ▼ ", температура которого равна градуировочной, магнитные потоки Ф1, вызванные протеканием тока по жидкостному витку вокруг сердечни­ка дифференциального трансформатора Т2, и Ф2, образованного током, протекающим в обмотке IV, будут компенсированы магнитным потоком Ф3, созданным током разбаланса, протекающим в обмотках VII и VIII цепи основной и температурной компенсации.

В этом случае выходной сигнал с обмотки X равен нулю, плунжер дифференциально- трансформаторной катушки находится в среднем положении, ток в цепи вторичной обмотки катушки также равен нулю и система отработки регистрирующего прибора находится в покое. При этом показания регистрирующего прибора соответствуют значению шкалы, обозначенному знаком " ▼ ".

При изменении ЭП анализируемого раствора изменяется сопротив­ление жидкостного витка, что приводит к изменению магнитного по­тока Ф1.

Появившаяся разность магнитных потоков ∆Ф = (Ф1 + Ф2) - ФЗ создает на обмотке X сигнал, который подается на вход усилителя У регистрирующего прибора (см.рис.3). Этот сигнал усиливается по напряжению и мощности.

Система отработки регистрирующего прибора выходит из состояния покоя, плунжер дифференциально-трансформаторной катушки сме­щается от среднего положения и в цепи основной и температурной компенсации протекает ток, вызывающий магнитный поток, равный по величине и противоположенный по знаку. В результате этого сис­тема отработки регистрирующего прибора вновь приобретает состоя­ние равновесия, а стрелка регистрирующего прибора показывает но­вое значение измеряемой величины.

В случае отклонения температуры анализируемого раствора от градуировочной изменяются как сопротивление жидкостного витка, так и сопротивление терморезистора R 7.

Система температурной компенсации настроена таким образом, что изменение магнитного потока в сердечнике измерительного транс­форматора, вызванное изменением тока жидкостного витка за счет изменения температуры, компенсируется дополнительным магнитным потоком, вызванным изменением тока в цепи основной и температур­ной компенсации при изменении сопротивления терморезистора R7.

Для измерения концентрации анализируемых растворов, темпера­турный коэффициент ЭП которых изменяется по диапазону измерения, в схеме предусмотрена цепь коррекции температурного коэффициента, состоящая из резисторов R13, R14 и обмотки IX. Коррекция осуществляется при настройке прибора путем подбора сопротивления резисторов R13, R14.

Конструкция датчика концентратомера

Общий вид датчика погружного исполнения представлен на рис.4.

Датчик (рис. 4а) состоит из чувствительного элемента I, штанги 2 клеммника 3, кожуха 4, соединительного жгута 5 и переходной коробки 6.

Чувствительные элемент датчика (см. рис. 4б) состоит из корпу­са с крышкой 2, питающего 3 и дифференциального 4 торроидальных, трансформаторов. Оба торридальных трансформатора помещены в экраны 5.

Внешняя поверхность корпуса и крышки чувствительного элемента прибора КНЧ-1М, в зависимости от модификаций, покрыта пентапластом или фторопластом.

Штанга 7 (рис. 46) выполнена из нержавеющей стали. К одному концу штанги приварена насадка 8 с резьбой для присоединения чувствительного элемента, здесь же приварен тонкостенный колпа­чок 9 из нержавеющей стали, в который помещен терморезистор. Другой конец штанги приварен к клеммнику. Герметичность соедине­ния чувствительного элемента и штанги достигается с помощью фторопластовой прокладки 10.

Методика расчета схемы термокомпенсации

Методика предусматривает определение основных параметров термо - компенсирующей цепи бесконтактных низкочастотных кондуктометрических концентратомеров в соответствии с упрощенной измерительной схемой, представленной на рис.5.

Работа схемы основана на уравновешивании магнитного потока, создаваемого в измерительном трансформаторе Т2 жидкостным конту­ром, магнитным потоком компенсационного контура. В случае неравен­ства этих магнитных потоков в обмотке n₃ измерительного транс­форматора Т2 возникает сигнал, который через усилитель ЭУ и ревер­сивный двигатель РД изменяет значение компенсирующего напряжения U_k компенсационного контура.

Величина магнитного потока в жидкостном контуре зависит от чис­ла витков жидкостного контура n_ж и I_ж , протекающего в жидкости. Ток I_ж зависит от напряжения питания U_пит, коэффициента прео­бразования n₁/n_ж и сопротивления жидкостного контура R_ж.

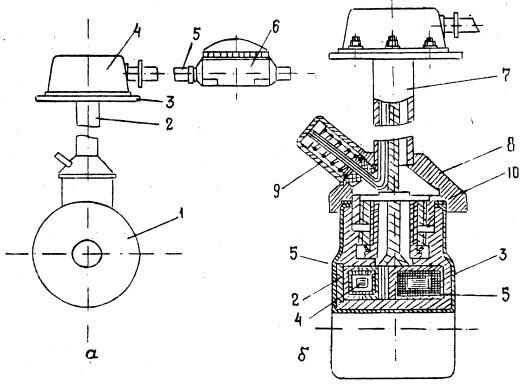

Рис.4. Общий вид датчика

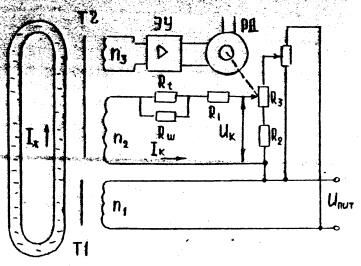

Рис.5. Измерительная схема бесконтактного низкочастотного кондуктометрического концентратомера:

ТI - питающий трансформатор;

Т2 - измерительный трансформатор;

ЭУ - электронный усилитель;

РД - реверсивный двигатель

Таким образом,

где æ- проводимость жидкостного контура. Магнитные поток, соз­даваемый током I_ж в измерительном трансформаторе Т2 и пропорцио­нальный намагничивающей силе I_жn_ж, будет уравновешиваться магнитным потоком, создаваемым током I_к компенсационного контура и пропорциональным намагничивающей силе I_кn₂:

I_жn_ж = I_кn₂

или

где r_k - суммарное сопротивление компенсационного контура. При U_пит = const и для заданных n₁, n₂ и n_ж значение U_к должно однозначно определяться концентрацией раствора.

Таким образом, уравнение шкалы кондуктометра имеет вид:

(I),

Электропроводность раствора, а соответственно и сопротивление жидкостного контура R_ж изменяют свое значение при изменении тем­пературы, что при неизменном напряжении питания приводит к изме­нению намагничивающей силы I_жn_ж. Например, с уменьшением температуры увеличивается R_ж , ток уменьшается на ΔI_ж и намагничивающая сила уменьшится на ΔI_жn_ж. Если величина U_к не зависит от изменения R_t (условие выполняется при R₁>>R_t и R₁ >> (R₂ + R₃) ,что обеспечивается на практике), то можно подобрать элементы компенсационного контура так, что увеличение R_t вызовет уменьшение I_k на ΔI_k и соответственно уменьшит намагничивающую силу ΔI_kn_k = ΔI_жn_ж. При этом следящая сис­тема останется неподвижной.

Показания концентратомера, характеризуемые положением движка реохорда R₃, а также напряжением U_k , не будут изменяться при изменении температуры раствора в том случае, если для любой температуры раствора в диапазоне от t₁ до t₂ будет оставаться постоянным отношение R_k/R_ж = R_kt/R_жt.

Обозначим исходную температуру раствора t₁ и возможный диапазон ее изменения

Δt = t₂ - t₁ , соответственно исходные значения сопротивлений R_k1 и R_ж1 и их изменения ΔR_k и ΔR_ж.

При этом условие компенасции принимает вид

или окончательно

ΔR_k/R_k = ΔR_ж/R_ж1

Зависимость сопротивления жидкости от температуры в узком ин­тервале температур может быть описана выражением

R_жt = R_ж0/(1 + βt),

откуда
