Общая характеристика превращения переохлажденного аустенита (диаграмма изотермического превращения аусте (1093372)
Текст из файла
Общая характеристика превращения переохлажденного аустенита (диаграмма изотермического превращения аустенита)
Если сталь со структурой аустенита, полученной в результате нагрева до температуры выше Ас3 или выше Аcm переохладить ниже температуры Ar1, то аустенит оказывается в метастабильном состоянии и претерпевает превращения.
Для изучения изотермического превращения аустенита небольшие образцы стали нагревают до температур, соответствующих существованию стабильного аустенита, а затем быстро охлаждают (переохлаждают аустенит) до температур ниже Аr1, например до 700, 600, 500, 400, 3000С и. т. д. и выдерживают при этой температуре до полного распада аустенита.

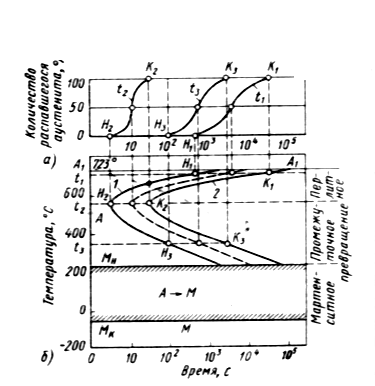

Как видно из рис. 1а в течении некоторого промежутка времени (Н1, Н2, Н3) распад аустенита экспериментально не фиксируется. Этот период называется инкубационным. По истечению времени аустенит начинается распадаться образование более стабильных структур. Через некоторое время (К1, К2, К3) процесс распада полностью заканчиваются или приостанавливается. Построение таких кривых после охлаждения до разных температур (t1,t2,t3 и т.д.) позволяет получить диаграмму изотермического превращения аустенита (рис. 1б)
В диаграмме изотермического превращения кривая 1 характеризует начало распада аустенита, кривая 2 показывает время, необходимое для полного распада аустенита. Длительность инкубационного периода характеризует устойчивость переохлажденного аустенита. С увеличением переохлаждения его устойчивость быстро уменьшается, достигая минимума (t2), и далее вновь возрастает.
Уменьшение устойчивости аустенита и роста скорости его превращения с увеличение скорости переохлаждения объясняется с возрастанием разности свободных энергий Гиббса аустенита и образующимися фазами (структурой).
При этом, как мы указывали выше, уменьшается размер критического зародыша, способного к росту, и возрастает количество объема в исходном аустените, в которых могут возникнуть зародыши новой фазы. Повышение устойчивости аустенита и уменьшение скорости его превращения при больших степенях переохлаждения вызывается снижением скорости образования и роста новых фаз вследствие замедления процесса диффузии.
При переохлаждении аустенита до температуры, равной или ниже точки Мн, диффузионные процессы полностью подавляются. При более низких температурах протекает бездиффузионное превращение аустенита в структуру закаленной стали - мартенсит.
В зависимости от степени переохлаждения аустенита различают три области или три ступени превращения: перлитную, промежуточного превращения (промежуточного между перлитным и мартенситным превращением) и мартенситную.
Знание этих превращений важно для решения многих практических задач, Перлитное превращение протекает в процессе отжига стали, а мартенситное – при закалке стали. Промежуточное превращение важно для понимания так называемой изотермической закалки стали.
Характеристики
Тип файла документ
Документы такого типа открываются такими программами, как Microsoft Office Word на компьютерах Windows, Apple Pages на компьютерах Mac, Open Office - бесплатная альтернатива на различных платформах, в том числе Linux. Наиболее простым и современным решением будут Google документы, так как открываются онлайн без скачивания прямо в браузере на любой платформе. Существуют российские качественные аналоги, например от Яндекса.
Будьте внимательны на мобильных устройствах, так как там используются упрощённый функционал даже в официальном приложении от Microsoft, поэтому для просмотра скачивайте PDF-версию. А если нужно редактировать файл, то используйте оригинальный файл.
Файлы такого типа обычно разбиты на страницы, а текст может быть форматированным (жирный, курсив, выбор шрифта, таблицы и т.п.), а также в него можно добавлять изображения. Формат идеально подходит для рефератов, докладов и РПЗ курсовых проектов, которые необходимо распечатать. Кстати перед печатью также сохраняйте файл в PDF, так как принтер может начудить со шрифтами.
