МОСКОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТ ХИМИЧЕСКОГО МАШИНОСТРОЕНИЯ
Кафедра сопротивления материалов
СЛОЖНАЯ ДЕФОРМАЦИЯ БРУСА
Задание 3
на расчетно-проектировочную работу
Допущено редакционно-издательским советом
Москва 1984
Общие указания по оформлению задания
1. Задание оформляют в виде тетради формата А4 (210x297)
с обложкой из плотной бумаги, на которой указывают номер и тему задания, вариант задания, номер группы, фамилию студента, дату выполнения задания.
2. Текстовую часть задания выполняют на писчей бумаге формата II с одной стороны листа чернилами. Обязательно оставляют поля. Графическую часть задания1 (расчетные схемы, эпюры, рисунки) выполняют на миллиметровой бумаге формата А2 (297x420) в крупном масштабе и размещают в конце тетради. Все листы пронумеровывают, сшивают.
3. Условие задания записывают в тетрадь. Каждому пункту расчета дают подзаголовок, раскрывающий его содержание. Расчеты сопровождают краткими пояснениями, приводят расчетные формулы, подставляют численные значения (сокращений не допускают) и записывают полученные результаты с указанием размерностей. Окончательные результаты подчеркивают и выносят на поля.
4. На расчетных схемах проставляют как буквенные обозначения, так и численные значения размеров, нагрузок, опорных реакций и соответствующе им размерности.
5. Все расчеты выполняют на логарифмической линейке с соблюдением правил приближенных вычислений.
6. Бланк задания возвращают преподавателю.
7. Задание без бланка, выданного кафедрой, и оформленное с нарушением вышеприведенных указаний не принимают.
1 На стендах кафедры выполнен образец оформления графической частя задания
Содержание задания

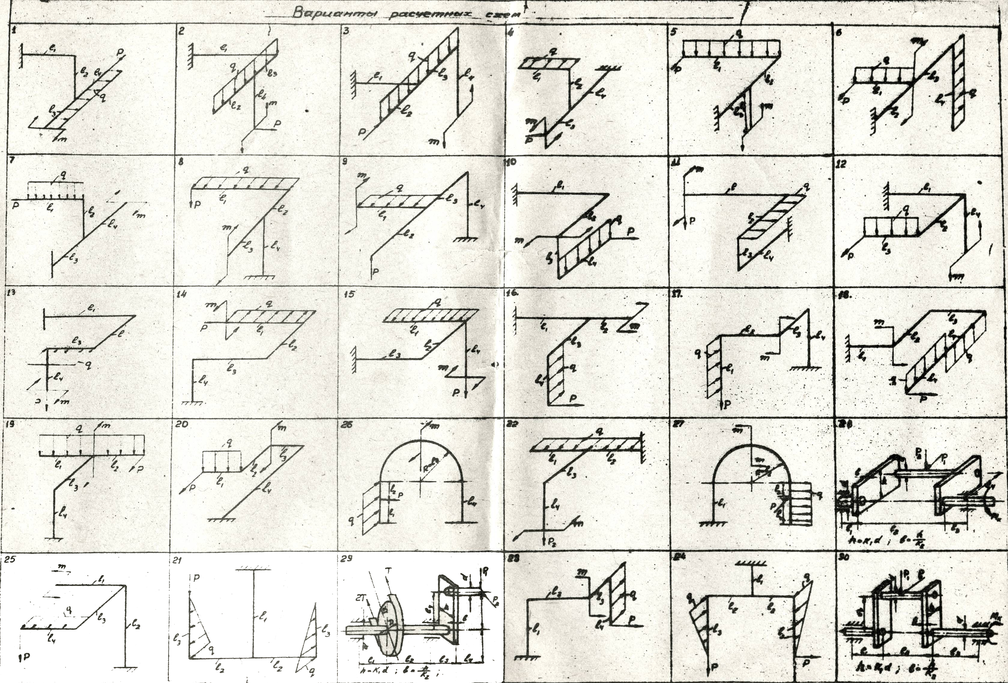

Для заданной расчетной схемы пространственной рамы определить из условия прочности размеры поперечного сечения двух форм: круглое и прямоугольное с заданным соотношением h и b.
В расчетных схемах 28,29,30 определить диаметр вала, а затем проверить прочность прямоугольных щек.
Указания.
1. Построить эпюры всех внутренних силовых факторов.
2. Найти положение опасных точек и показать их напряженное состояние.
3. Ординаты эпюр напряжений выразить в функции характерного размера поперечного сечения.
4. Для проверки расчета вычислить эквивалентное напряжение в опасных точках.
Варианты численных данных к расчетным схемам 1-27
№ вар. | l1, м | l2, м | l3, м | l4, м | q, кH/м | P, кH | m, кНм | [σ], МПа | Гипотеза прочности | h/b |
I | 0,4 | 1,0 | 2.0 | 0,8 | 8 | 60 | 2 | 80 | III | 1 |
2 | 0,6 | 1,2 | 0.4 | 1.0 | 9 | 45 | 3 | 90 | IV | 1,1 |
3 | 0t8 | 1,4 | 0,6 | 1.2 | 10 | 40 | 4 | 100 | III | 1.2 |
4 | 1,0 | 1.6 | 0,8 | 1.4 | 12 | 35 | 5 | 110 | III | 1.3 |
5' | 1,2 | 1,8 | 1.0 | 1,6 | 14 | 30 | 6 | 120 | IV | 1.4 |
6 | 1,4 | 2,0 | 1.2 | 1,8 | 16 | 25 | 7 7 1 | 130 | IV | 1.5 |
7 | 1.6 | 0,4 | 1,4 | 2,0 | 18 | 20 | 8 | 140 | III | 1.6 |
8 | 1,8 | 0,6 | 1,6 | 0,4 | 20 | 15 | 9 | 150 | III | 1.7 |
9 | 2,0 | 0,8 | 1.8 | 0,6 | 22 | 10 | 10 | 160 3 | III | 1,8 |
10 | 0,4 | 1.0 | 2,0 | 0,8 | 24 | 5 | 12 | 80 | IV | 1,9 |
II | 0,6 | 1,2 | 0,4 | 1,0 | 26 | 6 | 13 | 100 | IV | 2,0 |
12 | 0,8 | 1.4 | 0,6 | 1.2 | 28 | 7 | 14 | 120 | IV | 2,1 |
13 | 1.0 | 1,6 | 0.8 | 1,4 | 30 | 8 | 15 | 140 | III | 2,2 |
14 | 1.2 | 1,8 | 1.0 | 1.6 | 32 | 9 | 16 | 160 | III | 2,3 |
15 | 1,4 | 2,0 | 1,2 | 1.8 | 34 | 12 | 17 | 80 | III | 2,4 |
16 | 1,6 | 0.4 | 1,4 | 2,0 | 36 | 14 | 18 | 100 | III | '2,5 |
17 | 1.8 | 0,6 | 1.6 | 0,4 | 38 | 16 | 19 | 120 | IV | 2.6 |
18 | 2,0 | 0,8 | 1.7 | 0,6 | 40 | 18 | 20 | 140 | IV | 2,7 |
19 | 0,4 | 1,0 | 2,0 | 0.8 | 42 | 20 | 22 | 150 | IV | 2,3 |
20 | 0,6 | 1,2 | 0,4 | 1,0 | 44 | 22 | 21 | 160 | IV | 2,9 |
21 | 0,8 | 1.4 | 0,6 | 1,2 | 46 | 24 | 23 | ПО | IV | 2,0 |
22 | 1.0 | 1,6 | 0,8 | 1.4 | 48 | 25 | 24 | 130 | III | 3,1 |
23 | 1,2 | 1.8 | 1.0 | 1,6 | 50 | 26 | 25 | I5O | IV | 3.2 |
24 | 1,4 | 2,0 | 1.2 | 1*8 | 52 | 28 | 26 | 110 | IV | 3.3 |
25 | 1,6 | 0.4 | 1,4 | 2,0 | 54 | 30 | 27 | 130: | III | 3,4 |
26 | 1,8 | 0.6 | 1.6 | 0.4 | 56 | 42 | 28 | 150 | III | 3.5 |
27 | 2,0 | 0,8 | 1.8 | 0,6 | 58 | 45 | 29 | 80 | IV | 3.6 |
28 | 0.5 | 1,0 | 2.0 | 0.8 | 60 | 50 | 30 | 120 | IV | 3.7 |
29 | 0,7 | 1,2 | 2.2 | 1.0 | 62 | 50 | 31 | 140 | IV | 3.8 |
30 | 0,9 | 1,4 | 2,4 | 1,2 | 64 | 50 | 32 | 160 | III | 3.9 |
Расчетная схема . 29
№ вар | N | п | Р | Д | R | l1 | l2 | l3 | α° | k1 | k2 | [σ] | Гипотеза прочности |
Л.C. | об/м | кН | см | см | см | см | см | град | - | _ | МПа | ||
I | 10 | 200 | 1,10 | 50 | 10 | 10 | 20 | 8 | 120 | 1,8 | 2,5 | 60 | III |
2 | 12 | 200 | 1,10 | 60 | 12 | 12 | 24 | 10 | 30 | 3,0 | 3,0 | 65 | IV |
3 | 14 | 300 | 1,50 | 70 | 14 | 10 | 25 | 8 | 40 | 3,0 | 3,0 | 72 | III |
4 | 16 | 350 | 1,80 | 80 | 15 | 9 | 20 | Ю | 50 | 4,0 | 4,0 | 73 | IV |
5 | 18 | 400 | 20,0 | 90 | 16 | 14 | 28 | 7 | 60 | 2,0 | 2,0 | 75 | III |
Варианты числовых данных к расчетным схемам 28,30
Расчетная схема 28. | |||||||||||
№ вар | N | п | Р | l1 | l2 | l3 | l4 | k1 | k2 | [σ] | Гипотеза прочности |
Л.с | об/м | кН | см | см | см | см | - | - | МПа | ||
I | 8 | 30 | 5,0 | 12 | 15 | 14 | 10 | 1,5 | 2 | 60 | III |
2 | 10 | 42 | 5.8 | 15 | 16 | 10 | 14 | 1,7 | 3 | 66 | IV |
3 | 12 | 50 | 6,5 | 14 | 18 | 12 | 16 | 2,0 | 4 | 70 | III |
4 | 14 | 40 | 8,0 | 16 | 20 | 12 | 18 | 1.6 | 2,5 | 75 | IV |
5 | 16 | 60 | 7,0 | 15 | 24 | II | 20 | 1,8 | 3 | 80 | III |
Расчетная схема 30 | |||||||||||
I | 10 | 30 | 4.0 | 15 | 16 | 20 | 12 | 1,5 | 2 | 80 | IV |
2 | 12 | 42 | 4,5 | 13 | 16 | 22 | 14 | 1,7 | 3 | 76 | III |
3 | 14 | 50 | 5,0 | 14 | 18 | 18 | 16 | 2,0 | 4 | 70 | IV |
4 | 18 | 40 | 6,0 | 20 | 20 | 12 | 18 | 1.6 | 2,5 | 64 | III |
5 | 16 | 55 | 7,0 | 16 | 22 | 12 | 20 | 1,8 | 3 | 60 | IV |
