Форсунка механическая ТФ-1000-20

Форсунка механическая предназначена для сжигания дизельного топлива в котлоагрегатах типа ПТВМ в составе горелок ГГРУ-1000.
Допускается использование форсунок для совместного сжигания жидкого и газового топлива в моменты перехода с одного вида топлива на другой.

Тарелки

Тарелки провального типа

К провальным относятся тарелки решетчатые, колосниковые, трубчатые, ситчатые (плоские или волнистые без сливных устройств). Площадь живого сечения тарелок изменяется в пределах 15  30 %. Жидкость и пар проходят попеременно через каждое отверстие в зависимости от соотношения их напоров. Тарелки имеют малое сопротивление, высокий к.п.д., работают при значительных нагрузках и отличаются простотой конструкции. Прямоточные тарелки обеспечивают длительное контактирование пленки жидкости с паром, движущимися со скоростью 14  45 м/с. Площадь живого сечения тарелки достигает 30 %. Ситчатые тарелки представляют собой лист с пробитыми в нем круглыми или щелевидными отверстиями диаметром (шириной) 3  10 мм. Пар, проходящий в отверстия, барботирует через слой жидкости, которая стекает через переливные патрубки. Скорость пара в отверстиях принимают 10  12 м/с. Разновидностью ситчатых тарелок являются провальные решетчатые, в которых отсутствуют переливные патрубки и жидкость стекает в отверстия в решетке навстречу пару. Отверстия в провальных тарелках несколько крупнее, чем в ситчатых.

а) круглые; б) щелевидные; в) просеченные треугольные.

Форма отверстий в ситчатых тарелках.

Ситчатые и решетчатые тарелки просты по конструкции и эффективны. Недостатком их является необходимость точного регулирования заданного режима (особенно по расходу газа) и чувствительность к осадкам и отложениям, забивающим отверстия.

Для увеличения производительности и эффективности тарелок провального типа необходимо в первую очередь обеспечить равномерное распределение потоков по сечению колонны. Для этого предлагается предусмотреть гофрированную поверхность тарелок, наподобие ситчатых волнистых тарелок или тарелок из просечного листа с кромками отверстий или щелей, отогнутыми в одну или в разные стороны. Поверхность тарелок может быть и ступенчатой. Экспериментальное определение основных характеристик указанных конструкций показало, что производительность их примерно в 2 раза выше производительности обычных решетчатых тарелок при несколько лучшей или одинаковой эффективности разделения; такие тарелки создают небольшое гидравлическое сопротивление и на них удерживается небольшой слой вспененной жидкости.

Равномерное распределение потоков на противоточном контактном устройстве типа ситчатой тарелки предлагается осуществлять секционированием ее на отдельные ячейки с применением в каждой ячейке своего переливного устройства, не доходящего до нижележащей тарелки. Контакт пара и жидкости на подобных устройствах осуществляется одновременно в барботажном слое у основания тарелки и в стекающих струях. Гидравлический затвор обеспечивается столбом жидкости, вытекающей через щели внизу переливного устройства.

а) с отогнутыми кромками щелей; б) с гофрированной поверхностью; в) со ступенчатым расположением листов; г) с двумя зонами контакта; д) с большим количеством переливов.

Усовершенствованые конструкции тарелок провального типа.

Значительное улучшение эксплуатационных характеристик решетчатых и ситчатых тарелок провального типа достигается путем установки на большинстве (70  80 %) щелей или отверстий клапанов прямоугольной или круглой формы. Излучение разделительной способности колонн с провальными тарелками обычной конструкции, имеющими клапаны, показало, что производительность, эффективность и диапазон их устойчивой работы увеличиваются от 20 до 50 % при небольшом увеличении гидравлического сопротивления (от 20 до 40 мм вод. ст.).

Решетчатые тарелки провального типа целесообразно устанавливать в колонне вместе с перераспределителями жидкости, из расчета один перераспределитель через каждые 8  10 тарелок, при этом чем больше диаметр колонны, тем меньше число тарелок должно быть между перераспределителями. Высокую производительность и низков гидравлическое сопротивление имеют также тарелки, образованные из вертикально установленных металлических полос небольшой высоты. Подобные конструкции успешно применяются в вакуумных колоннах, а также при очистке и промывке газов.

К тарелкам предъявляются следующие требования: они должны иметь высокий к.п.д. (обеспечивать хороший контакт между жидкостью и паром), обладать малым гидравлическим сопротивлением, устойчиво работать при значительном колебании расходов пара и жидкости. Тарелки должны быть просты по конструкции, удобны в эксплуатации, иметь малый вес и быть нечувствительными к различным осадкам и отложениям, что особенно важно при работе с загрязненными жидкостями.

Колпачковые тарелки (рисунок а) наиболее часто применяют в ректификационных установках. Конструктивная схема устройства колпачка и обозначения основных размеров приведены на рисунке. Пары с предыдущей тарелки попадают в паровые патрубки колпачков и барботируют через слой жидкости, в которую частично погружены колпачки. Колпачки имеют отверстия или зубчатые прорези, расчленяющие пар на мелкие струйки для увеличения поверхности его соприкосновения с жидкостью. Переливные трубки служат для подвода и отвода жидкости и регулирования ее уровня на тарелке. Основной областью массообмена и теплообмена между парами и жидкостью, как показали исследования, является слой пены и брызг над тарелкой, создающийся в результате барботажа пара. Высота этого слоя зависит от размеров колпачков, глубины их погружения, скорости пара, толщины слоя жидкости на тарелке, физических свойств жидкости и др. Следует отметить, что, кроме колпачковых тарелок, применяют также клапанные, желобочные, S–образные, чешуйчатые, провальные и другие конструкции и тарелок

К
лапанные тарелки (рисунок б,в) показали высокую эффективность при значительных интервалах нагрузок благодаря возможности саморегулирования. В зависимости от нагрузки клапан перемещается вертикально, изменяя площадь живого сечения для прохода пара, причем максимальное сечение определяется высотой устройства, ограничивающего подъем. Площадь живого сечения отверстий для пара составляет 10  15 % площади сечения колонны. Скорость пара составляет 1,2 м/с. Клапаны изготавливают в виде пластин круглого или прямоугольного сечения с верхним или нижним ограничителем подъема.

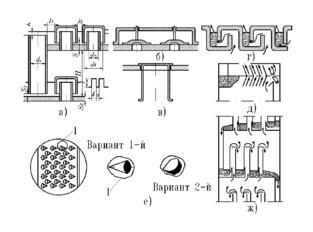

рис. Конструкции тарелок.

а) колпачковая; б) клапанная с верхним ограничителем подъема; в) клапанная с нижним ограничителем подъема; г) из S - образных элементов; д) пластинчатая; е) чешуйчатая; ж) прямоточная.

Тарелки, собранные из S–образных элементов (рисунок в), обеспечивают движение пара и гладкости в одном направлении, способствуя выравниванию концентрации жидкости на тарелке. Площадь живого сечения на тарелке составляет 12  20 % от площади сечения колонны. Коробчатое поперечное сечение элемента создает значительную жесткость, позволяющую устанавливать его на опорное кольцо без промежуточных опор в колоннах диаметром до 4,5 м.

Чешуйчатые тарелки (рисунок е) подают пар в направлении потока жидкости. Они работают наиболее эффективно при струйном режиме, возникающем при скорости пара в чешуях свыше 12 м/с. Площадь живого сечения составляет 10 % площади сечения колонны. Чешуи бывают арочными (рисунок е вариант первый) и лепестковые (рисунок е вариант второй), их располагают в тарелке в шахматном порядке. Простота конструкции, эффективность и большая производительность преимущества этих тарелок.

Пластинчатые тарелки (рисунок д) собраны из отдельных пластин расположенных под углом 4  9⁰ к горизонту. В зазорах между пластинами проходит пар со скоростью 20  50 м/с. Над пластинами установлены отбойные щитки, уменьшающие брызгоунос. Эти тарелки отличаются большой производительностью, малым сопротивлением и простотой конструкции.
