средств. Оптический рефлектометр

для сетей.

ITV — генеральный спонсор 2го издания книги «CCTV. Библия видеонаблюдения»

382

802.11g

11. Сетевые технологии

CCTV

В июне 2003 года был принят третий стандарт

802.11g. Как и 802.11b, этот стандарт работа

ет в частотном диапазоне 2.4 ГГц, но со скоро

стью 54 Мбит/с, что на практике дает пример

но 24.7 Мбит/с, как и в стандарте 802.11a.

802.11g полностью обратно совместим с

802.11b, используя те же самые частоты. Про

цесс принятия стандарта затянулся в основ

ном изза необходимости сделать 802.11g

совместимым с 802.11b. Впрочем, присут

ствие оборудования 802.11b автоматически

снижает скорость передачи сети 802.11g до

скорости стандарта 802.11b.

Стандарт 802.11g будоражил умы любителей

новинок еще с января 2003 года, то есть задол

го до принятия. Корпоративные пользователи

выжидали, а Cisco и другие крупные производи

тели оборудования ждали принятия стандарта.

К лету 2003 года анонсы стали появляться один

за другим. Большинство двухдиапазонных про

дуктов 802.11a/b превратились в двухдиапа

зонные и трехстандартные, поддерживая a, b и

g на одной сетевой карте или точке доступа.

Теперь некоторые точки доступа поддержива

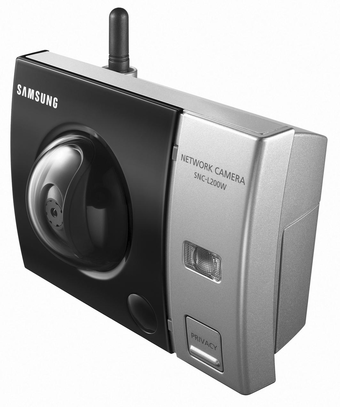

Рис. 11.32. Беспроводная сетевая телекамера

ют новую технологию под названием Super G, которая за счет объединения каналов (channel bonding)

способна повысить скорость передачи до 108 Мбит/с. Эта возможность может препятствовать работе

других сетей, а также быть несовместимой с некоторыми сетевыми картами стандартов b и g. Кроме

того, технология пакетной передачи данных (burst transmission) также доступна в некоторых продуктах,

что значительно повышает скорость передачи данных. Продукты с этой технологией также могут быть

несовместимыми с некоторым оборудованием.

Первым крупным производителем, внедрившим стандарт 802.11g в свои продукты, снова оказалась

компания Apple, которая использовала для этого стандарта торговую марку AirPort Extreme.

802.11b и 802.11g делят весь частотный диапазон на 14 перекрывающихся каналов по 22 МГц каждый.

Каналы 1, 6, 11 и 14 имеют минимальное перекрытие, и их (или аналогичный ряд неперекрывающихся

каналов) можно использовать, когда несколько сетей мешают работе друг друга. Только каналы 10 и 11

могут работать во всех частях света, так как Испания и Франция не разрешили использование на своей

территории каналы с 1 по 9 для стандарта 802.11b.

802.11n

В январе 2004 года IEEE анонсировал разработку нового стандарта для глобальных беспроводных

сетей. Реальная скорость будет 100 Мбит/с (даже 250 Мбит/с на физическом уровне), что в 45 раз

быстрее, чем у 802.11g и, может быть, в 50 раз быстрее, чем у 802.11b. Предполагается, что 802.11n

также повысит и дальность действия по сравнению с существующими стандартами. Принятие стан

дарта ожидается к концу 2005 года. (Прим. ред. Рабочая группа, которая была сформирована в рамках

организации IEEE для утверждения нового стандарта в январе 2006 года единогласно утвердила

черновой вариант стандарта 802.11n. Первые устройства, поддерживающие новый стандарт ожида!

ются не ранее конца 2006 года. Существенным нововведением стала возросшая скорость передачи

данных — до 600 Мбит/с).

«CCTV Фокус» — журнал по системам видеонаблюдения и охранному телевидению

http://www.cctvfocus.ru

CCTV

389

12. Дополнительное оборудование в системах видеонаблюдения

Многие компоненты систем видеонаблюдения можно отнести к дополнительным. Некоторые из них

понятны и просты в использовании, другие более сложны. Начнем с очень простого механизма —

поворотного устройства.

Поворотные устройства

При заказе или проектировании системы видеонаблюдения сразу возникает вопрос: сколько телекамер

будет входить в систему и какого типа — установленные фиксированно или на поворотном устройстве?

Фиксированные телекамеры устанавливаются на кронштейне, при этом используются объективы с

фиксированным фокусным расстоянием, а телекамера «смотрит» только в одном направлении, не изме%

няя своего положения.

Альтернативой фиксированным телекамерам являются телекамеры, положение которых в пространстве

можно изменять (с помощью поворотного устройства). Такая телекамера помещается на способную

поворачиваться платформу, при этом обычно используются вариообъективы с сервоуправлением, так

что весь комплекс может поворачиваться в горизонтальной и вертикальной плоскостях, увеличивать

изображение объектов и осуществлять фокусировку.

В терминологии видеонаблюдения телекамеры этого типа называются «PTZкамерами» . Возможно,

более подходящим термином будет «PTZF%камера» (Pan/Tilt/Zoom/Focus), или еще более точно «PTZFI»,

так как в последние годы к существующим характеристикам добавилось еще управление диафрагмой.

Однако более распространен термин «PTZ%камера», и мы будем использовать именно этот термин для

обозначения телекамеры, которая, кроме функций поворота, наклона и увеличения, обладает функция%

ми фокусировки и дистанционного управления диафрагмой.

Типичное поворотное устройство, представлен%

ное на рис. 12.1, имеет боковую платформу, на

которую устанавливается нагрузка (телекамера

с вариообъективом в термокожухе). Существу%

ют поворотные устройства с верхним располо%

жением платформы, они отличаются по величи%

не номинальной нагрузки, которая зависит от

центра тяжести нагрузки. В случае поворотных

устройств с боковыми платформами центр

тяжести располагается ниже, это означает, что

из двух типов устройств (при одинаковых элек%

тродвигателях и вращающем моменте) боковая

платформа имеет большую номинальную на%

грузку. Из этого не стоит делать выводов о том,

что поворотные устройства с платформой свер%

ху хуже, разница касается только номинальной

нагрузки, которая в последние годы не является

столь критичной, так как размеры телекамер,

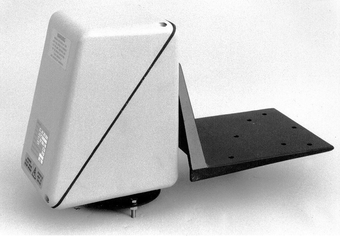

Рис. 12.1. Типичное поворотное устройство

для уличных условий

объективов и, соответственно, кожухов, становятся меньше. (Поворотные устройства с боковым размещени

ем телекамеры обеспечивают угол поворота в обеих плоскостях около 360О, в то время как при верхнем

размещении — в горизонтальной плоскости около 360О, а в вертикальной около 60О. Прим. ред.)

С точки зрения применения выделяются два типа поворотных устройств:

Наружные (используемые вне помещений);

Внутренние (используемые внутри помещний).

http://www.itv.ru

ITV — генеральный спонсор 2го издания книги «CCTV. Библия видеонаблюдения»

CCTV

13. Проектирование систем видеонаблюдения

407

Разработка системы видеонаблюдения — очень сложная задача. Чтобы ее выполнить, мы должны

обладать, как минимум, базовыми знаниями всех уровней системы, а также ее компонентов. Но еще

более важно то, что до проектирования системы мы должны четко знать, что ожидает от нее

потребитель.

Чего хочет потребитель?

Первое, и самое важное, без чего нельзя начинать проектирование системы видеонаблюдения —

знание и понимание запросов потребителя. Потребители могут быть технически грамотными и мно"

гие из них могут разбираться в системах видеонаблюдения так же хорошо, как и вы. Но чаще всего они

не знакомы с последними техническими достижениями и возможностями каждого компонента.

Прежде всего следует уяснить общую концепцию контроля и видеонаблюдения, которые требуются

потребителю: будет ли вестись постоянный мониторинг телекамерами и 24"х часовая работа персонала

безопасности, или планируется работа в автоматическом режиме (обычно с постоянной записью), или

же предполагается сочетание обоих вариантов наблюдения. Как только вы поймете, чего хочет заказчик,

было бы неплохо разъяснить ему, чего можно добиться с помощью предлагаемого оборудования. Рабо"

тать с небольшими и простыми системами достаточно легко, но как только они увеличиваются до

10 телекамер и более (некоторые из которых могут быть установлены на поворотных устройствах),

нескольких видеомониторов, более одного места видеонаблюдения, нескольких датчиков тревоги и

цифровых видеорегистраторов — задача намного усложнится.

Существует также множество неизвестных переменных, которые необходимо учитывать при разработке

системы видеонаблюдения. Что случится, если одновременно сработают несколько датчиков тревоги?

Какой видеомонитор должен показывать «тревожные» телекамеры? Будет ли записываться изображение

по сигналу тревоги, если видеомагнитофон("ы) в это время воспроизводит("ят) запись? Какой уровень

приоритета для каждого оператора? И так далее.

Эти переменные определяют сложность

системы и, как в математике, чтобы решить

задачу с большим количеством переменных,

необходимо знать большее количество пара"
