ваемые квадранты на полный экран. Разрешение таких увеличенных изображений составляет лишь

четверть (1/2 по вертикали и 1/2 по горизонтали) того, что должно быть.

Видеомультиплексоры

Естественная эволюция устройств цифровой обработки изображений сделала видеомультиплексоры

лучшей альтернативой видеоквадраторам, особенно для записи. Видеомультиплексоры — это устрой

ства, выполняющие временное мультиплексирование входных видеосигналов и дающие два типа

выходных видеосигналов: один для просмотра и один для записи.

Выход для видеонаблюдения позволяет показывать изображения со

всех телекамер на одном экране одновременно. То есть, если у нас есть

9канальный видеомультиплексор с 9 телекамерами, то все они будут

представлены на экране в виде мозаики 3 х 3 (мультиэкранное отобра

жение. Прим. ред.). Та же концепция применима к 4 и 16канальным

видеомультиплексорам. В большинстве видеомультиплексоров любая

телекамера может быть выбрана для полноэкранного отображения.

Пока на видеовыходе воспроизводятся эти изображения, на магнито

фонный выход видеомультиплексора посылаются разделенные по вре

мени мультиплексированные изображения со всех телекамер, выбран

ных для записи. Это разделенное по времени мультиплексирование по

Рис. 7.14. Uniplex — один из

первых видеомультиплексоров

хоже на очень быстрый последовательный видеокоммутатор с той лишь разницей, что все видеосигналы

синхронизированы для последовательной записи на видеомагнитофон. Некоторые производители изго

тавливают видеомультиплексоры, выполняющие лишь быстрое переключение каналов (для записи) и

вывод полноэкранных изображений, без функции мозаичного воспроизведения. Такие устройства назы

ваются frame switcher (коммутатор кадров), причем при записи они ведут себя подобно видеомульти

плексорам. (Более распространенное название — симплексный видеомультиплексор. Прим. ред.)

Рис. 7.15. Мультиплексирование видеозаписи

«CCTV Фокус» — журнал по системам видеонаблюдения и охранному телевидению

http://www.cctvfocus.ru

CCTV

7. Устройства обработки видеосигналов

205

Некоторые производители изготавли

вают видеомультиплексоры, называе

мые триплексными. Эти устройства

обладают той же функциональностью,

что и дуплексные, но вдобавок могут

воспроизводить на одном экране ком

бинацию из наблюдаемых в данный мо

мент и воспроизводимых с видеомагни

тофона изображений на одном видео

мониторе.

Видеомультиплексоры, как и видеоква

драторы, могут быть чернобелыми или

цветными. Кадровая память тоже имеет

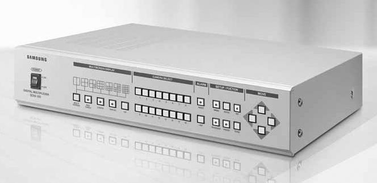

Рис. 7.20. 16

ограничения. Наиболее узким местом в смысле разрешающей способности является сам видеомагнито

фон. Новые современные системы видеонаблюдения инсталлируются с видеомагнитофонами Super

VHS, что дает улучшенное разрешение до 400 ТВЛ (сравните с 240 ТВЛ в обычном VHSформате).

Видеомультиплексоры можно с успехом использовать и в других приложениях, не только при видеозапи

си. Например, если нужно передавать по радиоканалу более одного видеосигнала. Используя два иден

тичных симплексных видеомультиплексора на концах линии, мы сможем передавать более одного изо

бражения в режиме мультиплексирования с временным разделением. В этом случае скорость обновле

ния для каждой телекамеры будет такой же, как при записи этих телекамер в реальном режиме (3 часа)

на видеомагнитофон.

Видеодетекторы движения

Видеодетекторы движения (Video Motion Detector —

VMD) — это устройства, анализирующие поступаю

щие на вход видеосигналы и определяющие нали

чие изменений в видеосигнале; в случае их появле

ния активируется выход тревоги.

Быстро развивающаяся технология обработки

изображений позволяет запоминать и обрабаты

вать изображения в течение очень короткого вре

мени. Если время обработки равно или меньше

1/50 с (PAL) или 1/60 с (NTSC), что, как мы знаем,

равно скорости обновления «живого» видео, то мы

можем обрабатывать изображение без потери

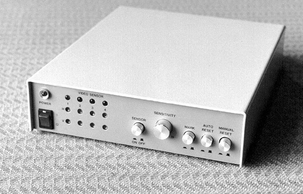

Рис. 7.21. Простой аналоговый одноканальный

видеодетектор движения

полей и сохранить видимость «движения в реаль

ном времени».

На самом раннем этапе развития VMD была возмож

на только аналоговая обработка. Такие простые

VMD все еще применяются и, пожалуй, достаточно

эффективны в сопоставлении с их ценой, хотя они

не способны сделать сложный анализ и поэтому

дают большое количество ложных тревог. Принципы

работы аналогового VMD (иногда их называют

видеосенсорами движения) очень просты: видеоси

гнал с камеры подается на VMD и затем на монитор

или любой видеокоммутатор. При помощи несколь

ких регуляторов, расположенных на передней пане

ли устройства, на анализируемом изображении по

зиционируются маленькие метки (обычно четыре).

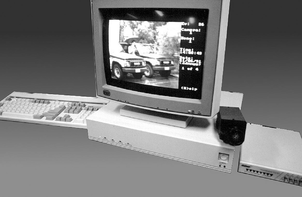

Рис. 7.22. Система Dindima с видеодетектором
