Система автономного видеомониторинга лесных пожаров «Хранитель» построена на основе передовых технологий – автономные источники питания (солнечные батареи и ветровые турбины), спутниковая и беспроводная связь, IP видеонаблюдение, ГИС технологии, компьютерное зрение, беспроводная высокоскоростная связь, мобильные приложения, клиент-серверные Интернет технологии и другие.
Основной принцип работы системы заключается в создании полностью автономных точек видеомониторинга в любом труднодоступном месте лесного массива на точке максимального возвышения. Современные IP-видеокамеры в режиме автоматического патрулирования проводят постоянный круглосуточный мониторинг пожароопасных районов, обладая возможностью распознавания дыма.

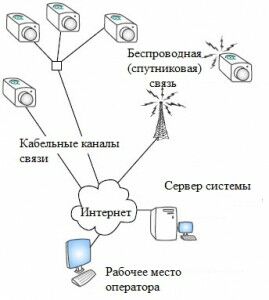

Сигнал с видеокамер поступает на сервер системы, с которого передается в центр контроля, где службы, задействованные в тушении лесных пожаров, могут безошибочно определить координаты пожара и принять оперативные меры по его тушению.
Использование системы удаленного видеопатрулирования лесных массивов в десятки раз сокращает затраты на традиционные способы патрулирования в пожароопасный период при помощи авиации и сотрудников лесничеств и служб МЧС.
Аппаратная часть:
1. Генератора источника питания – в зависимости от района используются либо компактные солнечные батареи, либо турбинные ветрогенераторы. Современное развитие систем альтернативной энергетики позволяет использовать оборудование, имеющее небольшой вес, но при этом генерирующее достаточно мощности для работы системы.

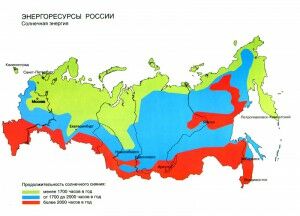

При принятии решения о конкретной конфигурации автономных источников питания, рекомендуется ознакомится с картой солнечного сияния. Если Ваш регион находится в красной или синей зоне, стоит сделать упор на солнечные батареи, в зеленой зоне необходима установка большего количества ветрогенераторов.
2. Каналы связи:
2.1. Спутниковые – построены на основе системы Altegro следующей основе:
Запрос из IP видеокамеры попадает на спутниковый модем (используется протокол IP и порт Ethernet), в модеме он преобразуется в радиосигнал с частотой 1 МГц, потом попадает на передатчик антенны, который его преобразует в высокочастотный сигнал Кu- диапазона (11/14 Гигагерц) и направляет на антенну. Отраженный от антенны сигнал устремляется на спутник, расположенный над экватором на высоте 36000 километров над землей (это так называемая геостационарная орбита – она уникальна тем, что любой объект на этой высоте движется вокруг Земли с той же скоростью, с которой вращается сама Земля, т.е. он становится неподвижным относительно Земли.
На спутнике (используются новейшие российские спутники «ЯМАЛ-200», «Экспресс АМ-1» и «Экспресс АМ-3») сигнал принимается на одну антенну, усиливается и снова отражается, теперь уже на Землю. Сигнал виден на огромной территории: от Петербурга на Западе до Камчатки на Востоке, от Тегерана на Юге до Норильска на Севере. Но сигнал, посланный станцией с небольшой антенной, не очень сильный и его принимает большая 9 метровая антенна Центрального Узла Связи Оператора, где радиосигнал снова превращается в обычный цифровой сигнал по протоколу IP и отправляется в Интернет. Дойдя до нужного сервера, информация отправляется обратно: сначала по каналам Интернета на Центральный Узел Связи, затем через большую антенну на спутник над экватором и снова обратно на Землю на антенну.
2.2. Каналы связи сотовых операторов - применяются в случае, когда видеокамеры устанавливаются непосредственно на вышках сотовых операторов. Используется один из радиоканалов связи, который конвертируется в цифровой сигнал с помощью специального конвертера. Для оператора сотовой связи предоставление такого канала, как правило, связано с усовершенствованием оборудования на базовой станции. Чем дальше базовая станция оператора удалена от городских центров коммуникаций (оптоволоконных линий), тем выше стоимость канала.
2.3. Радиорелейная связь - используются высокочастотные радиопередатчики, передающие радиосигнал на расстояние до 70 километров. В точке приема сигнала выполняется подключение к оптоволоконному каналу связи, либо каналу связи сотового оператора (как в решении 2.2.). Радиорелейная связь является наиболее доступной с точки зрения организации канала связи на удаленных территориях, в то же время требуется разрешение Россвязи РФ на установку и эксплуатацию канала.
3. Купольные IP-камеры IM10LW-V марки Pelco by Schneider Electric
Технические характеристики на камеры «день/ночь» Pelco SureVision IM10LW-V
| Параметры | Значения |
| Чувствительный элемент: | 1/3" КМОП-сенсор, прогрессивная развертка |
| Максимальное разрешение: | 1,2 MP (1280×960 пикс.) |
| Варианты разрешения: | 1280×960, 1280×720, 800×600, 640×512, 640×480, 640×352, 480×368, 480×272, 320×256, 320×240, 320×176 |
| Видеокодеки: | H.264 (Base Profile), MJPEG |
| Видеопотоки: | До 2 видеопотоков одновременно, настройки второго потока зависят от настроек первого потока |
| Фреймрейт: | До 30 к/с |
| Чувствительность камеры: | f1/1.2, 2,850º K, SNR >20 дБ Моно Sens: 0,0013 лк (500 мс) |
| Электронный затвор: | 1–1/77000 с |
| Баланс белого: | 2000º до 10000ºK |
| Динамический диапазон (WDR): | 120 дБ |
| Отношение сигнал/шум: | 50 дБ |
| День/ночь: | Механический ИК-фильтр |
| Передача аудио: | Двунаправленный аудиопоток; |
| Аудиовход/выход: | Линейный вход для внешнего микрофона; |
| Аудиокодек: | G.711 PCM 8 бит, 8 кГц моно при 64 Кбит/с |
| Объектив камеры: | Варифокальный, мегапиксельный, 2,8 ~ 10 мм с автофокусом |
| Регулировка угла обзора (16:9): | Горизонтальный: 100° ~ 27°; |
| Управление автодиафрагмой: | DC drive |
| Варианты форматного соотношения: | 16:9, 5:4, 4:3 |
| Настройка ракурса (вручную): | Поворот 355º, наклон 180º, вращение 220º |
| Встроенная видеоаналитика: | Pelco Camera Sabotage |
| Подключение камеры к сети: | Ethernet 100 Base-TX, RJ-45, Auto MDI/MDI-X |
| Тип кабеля: | Cat5 (100 Base-TX) |
| Поддерживаемые сетевые протоколы: | TCP/IP, UDP/IP (Unicast, Multicast IGMP), UPnP, DNS, DHCP, RTP, RTSP, NTP, Ipv4, SNMP v2c/v3, QoS, http, HTTPS, LDAP (client), SSH, SSL, SMTP, FTP, 802.1x (EAP) |
| Минимальные системные требования к ПК: | ПК: Intel Pentium 4, 1.6 ГГц; ОС: Windows XP/Vista или Mac OS X 10.4 (или выше); Память: RAM 512 Мб; Сетевой порт 100 Мбит Ethernet; Браузер: Microsoft Internet Explorer 7.0 (или выше) или Mozilla Firefox 3.5 (или выше); для аналитики рекомендуется Internet Explorer 8.0 (или выше); Media Player: Pelco Media Player, QuickTime® 7.6.5 для Windows XP/Vista, QuickTime 7.6.4 для Mac OS X 10.4 |
| Интеграция: | Открытый Pelco API |
| Совместимое ПО Pelco: | Endura 2.0 (или выше); Digital Sentry 4.2 (или выше); Digital sentry NVs |
| Многопользовательский доступ: | Unicast – до 20 пользователей одновременно (2 потока); Multicast – неограниченное количество пользователей (только H.264) |
| Сетевая безопасность: | Защита паролем |
| Сервисный порт: | Трехконтактный, 2,5 мм |
| Ударопрочность: | IK10++ в соответствии с EN62262 (50Дж) |
| Устойчивость к вибрациям: | EN50155 категория 1, класс B; IEC60068 2-6, 2-27 |
| Корпус/купол камеры: | Mini Dome; |
| Класс защиты: | IP56 (NEMA4) |
| Купол: | Прозрачный – потеря света 0%; |
| Питание: | PoE/IEEE 802.3af класс 2 |
| Потребляемая мощность: | 3,9 Вт (номинально) |
| Диапазон рабочих температур: | От 0 °C до +50 °C |
| Относительная влажность: | 20 – 80% |
| Габариты: | 130×105 мм |
| Вес: | 0,6 кг |
АСДМ «ЛИДАР»
| Назначение: Автоматизированная система состоит из: Автоматизированная система дистанционного мониторинга позволяет: Стационарный пост СП состоит из:

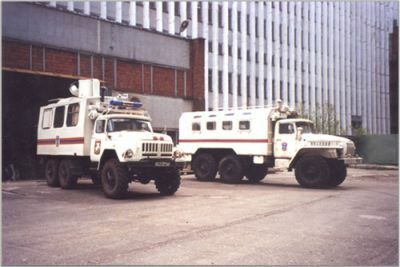

Мобильный лидарный комплекс МЛК Аппаратура МЛК позволяет определять: Комплекс смонтирован на автомобильном носителе ЗИЛ-131 и содержит следующие приборы:
|
….
Анализ и постановка задачи.
Проанализируем заявленные характеристики систем «Лесной Дозор» и «Хранитель».
