Московский институт радиотехники, электроники и автоматики

(технический университет)

Лабораторная работа № 1с

«Измерение сопротивления нагрузки и настройка линии передачи СВЧ энергии в режим бегущей волны»

по курсу:

«Антенны и устройства СВЧ»

Москва 2005

Цель работы:

1. Ознакомление с методами измерения входных сопротивлений волновода по найденному распределению поля в волноводе.

2. Приобретение навыков пользования круговой диаграммой полных сопротивлений.

3. Ознакомление с методикой настройки волновода на бегущую волну путем включения неоднородности в волноводе.

1. Результаты расчета

Вариант 4.

ω₀ = 400 МГЦ, W = 75 Ом

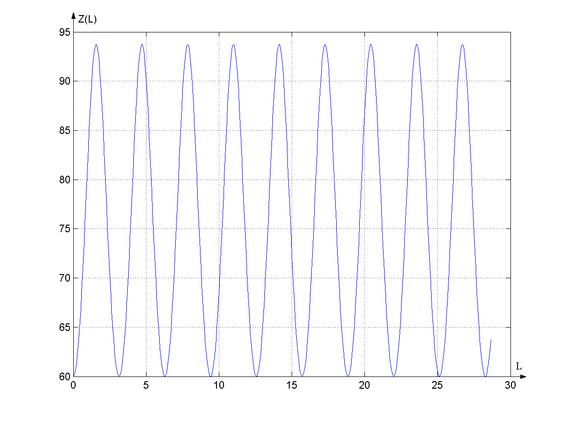

1) График распределения входного сопротивления вдоль линии

2) Согласование нагрузки с линией с помощью шлейфа

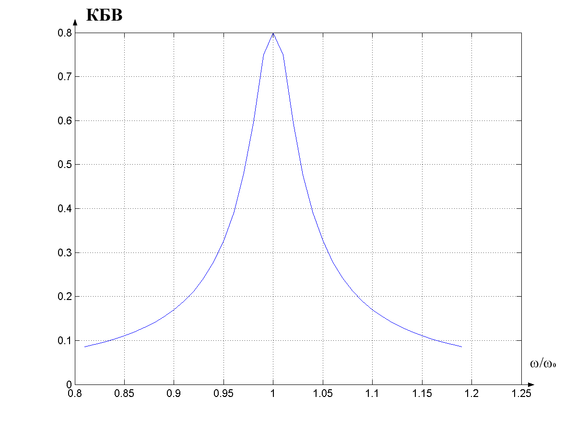

3) График зависимости КБВ от частоты

1. Схема установки

1 – генератор, 2 – вентиль, 3 – коаксиально-волноводный переход,

4 – измерительная линия, 5 – согласующая секция, 6 – нагрузка.

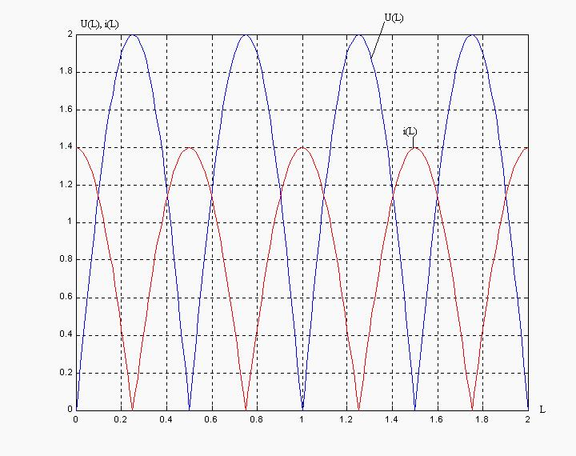

3. График распределения поля в волноводе при коротком замыкании
