- коэффициент усиления усилителя сигнальной частоты равняется коэффициенту устойчивого усиления транзистора. Формулы для расчета
приведены в таблице 5.
Таблица 4
Вид входной цепи | Тип транзистора в УСЧ | |
ОКК ОКК | Полевой транзистор Биполярный транзистор | 10 100 |
ДПФ ДПФ | Полевой транзистор Биполярный транзистор |
В таблице 4 - параметр связи между контурами ДПФ.
Таблица 5
Вид усилительного каскада | Тип транзистора | Схема включения транзистора | |
| Биполярный | С общим эмиттером С общей базой | |
| Полевой | С общим истоком С общим затвором | |
Каскодная схема | Биполярные | -- | |
Каскодная схема | Полевые | -- |
2. Определить число каскадов тракта первой промежуточной частоты.
Число каскадов тракта первой промежуточной частоты N определяется по аналогии с первым пунктом данного раздела: сначала определяется необходимое усиление в этом тракте, а уже затем необходимое число каскадов. Обобщенная формула вычислений:
где напряжение на входе второго преобразователя частоты, равное 2…5мВ для полевых транзисторов (ПТ) и 300…400мкВ для биполярных транзисторов (БТ).
Необходимо отметить, что чем ниже частота , тем выше коэффициент устойчивого усиления транзисторов.
3. Определить число каскадов тракта второй промежуточной частоты.
Вычисления проводятся по формуле:
где - напряжение на входе детектора, равное (0.5…1)В для АД,
4.Определить усиление в тракте низкой частоты.
Коэффициент усиления в тракте низкой частоты равняется:
где =2…5 – коэффициент запаса,
- напряжение в нагрузке, задаваемое в ТЗ,
В тракте низкой частоты для обеспечения необходимого усиления целесообразно использование микросхем, некоторые из которых приведены в Приложении 4.
VIII. Определение числа каскадов приемника, охватываемых АРУ.
Динамический диапазон изменения входного сигнала:
где - максимальная дальность работы радиомаяка, равная 70…80км – для курсового приемника и 30 км для глиссадного,
- минимальная дальность работы радиомаяка, равная 20…30м.
Динамический диапазон изменения выходного сигнала обычно составляет .
Динамический диапазон АРУ:
Число охватываемых АРУ каскадов N равняется:
где - динамический диапазон регулировки одноко каскада.
IX. Составление структурной схемы проектируемого приемника.

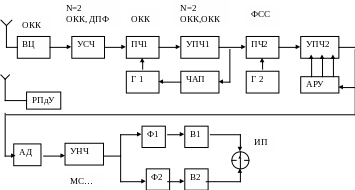

Структурная схема навигационного приемника приведена на рис.4
N=5
1-ФСС
4-апериод.
Рис.4
Принцип работы навигационного приемника.
Радионавигационные приемники устанавливаются на летательных аппаратах (ЛА). Курсовые приемники предназначены для определения вертикальной или горизонтальной плоскости посадки ЛА. Глиссадные приемники предназначены для определения наклонной плоскости посадки ЛА
Во всех вышеперечисленных случаях работа приемников осуществляется по сигналам от радиомаяков, расположенных на земле. Диаграмма направленности антенн радиомаяков – двухлепестковая с равносигнальной зоной приведена на рис.5. Передающее устройство радиомаяка поочередно излучает АМ сигнал, причем, по одному лепестку излучается сигнал с частотой модуляции , а по друрому – с частотой модуляции
.
Рис.5
Приемник детектирует эти сигналы в АД. Далее продетектированный сигнал с частотой модуляции поступает на узкополосный фильтр Ф1, настроенный на частоту
, выпрямитель В1 и на измерительный прибор ИП. Аналогично продетектированный сигнал с частотой модуляции
поступает на узкополосный фильтр Ф2, настроенный на частоту
, выпрямитель В2 и измерительный прибор ИП.
Если ЛА находится на равносигнальном направлении, амплитуды сигналов с частотой модуляции и
будут равны и стрелка ИП будет зафиксирована по центру. В общем случае стрелка индикатора ИП показывает сторону отклонения ЛА от равносигнальной зоны.
Особенности построения структурной схемы приемника следующие:
-
около каждого вида устройства показать их количество N=? и тип фильтров (ОКК; ДПФ, ФСС), а также тип микросхемы;
-
ввести АРУ и показать какое количество усилительных каскадов охватывает система АРУ;
показать ЧАП или ФАП промежуточной частоты, уменьшающий запас по полосе приемника, если расчеты показали, что он необходим.
Приложение 1
Параметры биполярных транзисторов
Тип транзистора | (МГц) | (Ом) | (пФ) | (пС) | Шт (дБ) | (Ом) (Ом) | |
КТ 342 В | 300 | 200 | 400 | 4 | 700 | 7 | 5 50 |
КТ 306 А | 500 | 30 | 30 | 5 | 500 | 15 | 30 100 |
КТ 306 Б | 650 | 30 | 60 | 5 | 500 | 15 | 30 100 |
КТ 3126 А | 500 | 7 | 100 | 2,5 | 15 | 8 | 5 6 |
КТ 3127 А | 600 | 6 | 150 | 1 | 10 | 5 | 5 10 |
КТ 316 А | 600 | 17 | 60 | 3 | 50 | 10 | 15 16,7 |
КТ 316 Б,В | 800 | 17 | 120 | 3 | 50 | 10 | 15 16,7 |
КТ 316 Г | 600 | 17 | 100 | 3 | 150 | 10 | 15 50 |
КТ 316 Д | 800 | 17 | 300 | 3 | 150 | 10 | 15 50 |
КТ 3128 А | 800 | 7 | 150 | 1 | 5 | 5 | 6 5 |
КТ 397 А | 800 | 25 | 300 | 1,3 | 40 | 6 | 20 30,8 |
КТ 3109 А | 800 | 8 | 15 | 1 | 10 | 6 | 7 10 |
ГТ 311 А | 770 | 8 | 70 | 1,8 | 50 | 8 | 8 27,8 |
ГТ 311 Б | 1500 | 8 | 80 | 1,5 | 100 | 5,1 | 8 66,7 |
ГТ 311 Г | 1500 | 8 | 60 | 1,5 | 75 | 5,1 | 8 50 |
ГТ 311 Д | 1500 | 7 | 110 | 1,5 | 75 | 5,1 | 8 50 |
ГТ 329 А | 1200 | 22 | 100 | 2 | 15 | 4 | 10 7,5 |
Т 341 А | 1950 | 60 | 60 | 1 | 10 | 4,5 | 30 10 |
КТ 382 А | 2250 | 3 | 330 | 2 | 6 | 3 | 3 3 |
КТ 382 Б | 2250 | 3 | 330 | 0,7 | 5,5 | 4,5 | 3 2,8 |
КТ 372 А | 2400 | 20 | 10 | 1 | 9 | 3,5 | 8 9 |
КТ 372 Б | 3000 | 20 | 10 | 1 | 9 | 3,5 | 8 9 |
КТ 371 А | 3600 | 10 | 200 | 1,2 | 10 | 5 | 8 8,3 |
Т 362 | 4800 | 5 | 200 | 1 | 10 | 4 | 8 10 |
ГТ 362 Б | 4800 | 5 | 200 | 0,5 | 30 | 4 | 8 6 |
КТ 391 А | 7000 | 8 | 150 | 0,7 | 3,7 | 4,5 | 7 5,3 |
КТ 391 Б | 7000 | 8 | 150 | 1 | 3,7 | 4,5 | 7 5,3 |
КТ 368 А | 7000 | 6 | 300 | 1,7 | 15 | 3,3 | 5 2,8 |
КТ 368 Б | 7000 | 6 | 300 | 1,7 | 15 | 2,8 | 5 2,8 |
КТ 3115 А-2 | 7500 | 9 | 20 | 0,6 | 9 | 5 | 7 15 |
КТ 3124 А-2 | 8000 | 6 | 200 | 0,6 | 2,5 | 5 | 5 4,2 |
КТ 610 А | 10000 | 12 | 300 | 4,1 | 55 | 6 | 10 13,4 |
КТ 610 Б | 7000 | 12 | 300 | 4,1 | 22 | 6 |
|
