Текст из файла (страница 11)

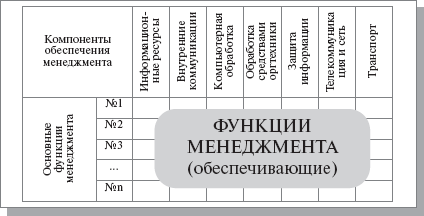

Рис. 5.5. Матрица-генератор обеспечивающих бизнес-функций

Разбиение данных процессов производится по индивидуальным технологическим цепочкам. Многие из обеспечивающих процессов стандартны для всех компаний или определенных видов деятельности: промышленность, торговля, предоставление услуг и т.п. Однако, как правило, данный класс функций в меньшей степени "подвергается" потоковому процессному описанию. Большинство из них достаточно хорошо регламентируются должностными и специальными инструкциями.

Референтная модель бизнес-процесса

В качестве основного каркаса, объединяющего и систематизирующего все знания по бизнес-модели, можно использовать референтную модель. Референтная модель — это модель эффективного бизнес-процесса, созданная для предприятия конкретной отрасли, внедренная на практике и предназначенная для использования при разработке/реорганизации бизнес-процессов на других предприятиях. По сути, референтные модели представляют собой эталонные схемы организации бизнеса, разработанные для конкретных бизнес-процессов на основе реального опыта внедрения в различных компаниях по всему миру. Они включают в себя проверенные на практике процедуры и методы организации управления. Референтные модели позволяют предприятиям начать разработку собственных моделей на базе уже готового набора функций и процессов.

Референтная модель бизнес-процесса представляет собой совокупность логически взаимосвязанных функций. Для каждой функции указывается исполнитель, входные и выходные документы или информационные объекты. Элементы (функции и документы) референтной модели бизнес-процесса содержат ссылки на соответствующие объекты ИС, а также документы и другую информацию (пользовательские инструкции, ответственных разработчиков), расположенную в репозитарии проекта. Отсюда и название — референтная модель (в переводе с английского ссылочная модель).

Проведение предпроектного обследования предприятий

Обследование предприятия является важным и определяющим этапом проектирования ИС. Длительность обследования обычно составляет 1-2 недели. В течение этого времени системный аналитик должен обследовать не более 2-3 видов деятельности (учет кадров, бухгалтерия, перевозки, маркетинг и др.).

Сбор информации для построения полной бизнес-модели организации часто сводится к изучению документированных информационных потоков и функций подразделений, а также производится путем интервьюирования и анкетирования.

К началу работ по обследованию организация обычно предоставляет комплект документов, в состав которого обычно входят:

1. Сводная информация о деятельности предприятия.

   1. Информация об управленческой, финансово-экономической, производственной деятельности предприятия.

   2. Сведения об учетной политике и отчетности.

2. Регулярный документооборот предприятия.

   1. Реестр входящей информации.

   2. Реестр внутренней информации.

   3. Реестр исходящей информации.

3. Сведения об информационно–вычислительной инфраструктуре предприятия.

4. Сведения об ответственных лицах.

Таблица 5.1. РЕЕСТР ВХОДЯЩЕЙ ИНФОРМАЦИИ

Таблица 5.2. РЕЕСТР ВНУТРЕННЕЙ ИНФОРМАЦИИ

Таблица 5.3. РЕЕСТР ИСХОДЯЩЕЙ ИНФОРМАЦИИ

Списки вопросов для интервьюирования и анкетирования составляются по каждому обследуемому подразделению и утверждаются руководителем компании. Это делается с целью:

• предотвращения доступа к конфиденциальной информации;

• усиления целевой направленности обследования;

• минимизации отвлечения сотрудников предприятий от выполнения должностных обязанностей.

Общий перечень вопросов (с их последующей детализацией) включает следующие пункты:

• основные задачи подразделений;

• собираемая и регистрируемая информация;

• отчетность;

• взаимодействие с другими подразделениями.

Анкеты для руководителей и специалистов могут содержать следующие вопросы:

• Каковы (с позиций вашего подразделения) должны быть цели создания интегрированной системы управления предприятием?

• Организационная структура подразделения.

• Задачи подразделения.

• Последовательность действий при выполнении задач.

• С какими типами внешних организаций (банк, заказчик, поставщик и т.п.) взаимодействует подразделение и какой информацией обменивается?

• Каким справочным материалом вы пользуетесь?

• Сколько времени (в минутах) вы тратите на исполнение основных операций? На какие даты приходятся "пиковые нагрузки"? (периодичность в месяц, квартал, год и т.д.) Техническое оснащение подразделения (компьютеры, сеть, модем и т.п.). Используемые программные продукты для автоматизации бизнес-процессов.

• Какие отчеты и как часто вы готовите для руководства? Ключевые специалисты подразделения, способные ответить на любые вопросы по бизнес-процессам, применяемым в подразделении.

• Характеристики удаленных объектов управления.

• Документооборот на рабочем месте.

Собранные таким образом данные, как правило, не охватывают всех существенных сторон организационной деятельности и обладают высокой степенью субъективности. И самое главное, что такого рода обследования не выявляют устойчивых факторов, связанных со специфическими особенностями организации, воздействовать на которые можно исключительно методами функциональной настройки организационной системы.

Анализ опросов руководителей обследуемых организаций и предприятий показывает, что их представления о структуре организации, общих и локальных целях функционирования, задачах и функциях подразделений, а также подчиненности работников иногда имеют противоречивый характер. Кроме того, эти представления подчас расходятся с официально декларируемыми целями и правилами или противоречат фактической деятельности.

Если структуру информационных потоков можно выявить по образцам документов и конфигурациям компьютерных сетей и баз данных, то структура реальных микропроцессов, осуществляемых персоналом в информационных контактах (в значительной мере недокументированных) остается неизвестной. Ответы на эти вопросы может дать структурно-функциональная диагностика, основанная на методах сплошной (или выборочной) фотографии рабочего времени персонала. Цель диагностики — получение достоверного знания об организации и организационных отношениях ее функциональных элементов. В связи с этим к важнейшим задачам функциональной диагностики организационных структур относятся:

• классификация субъектов функционирования (категорий и групп работников);

• классификация элементов процесса функционирования (действий, процедур);

• классификация направлений (решаемых проблем), целей функционирования;

• классификация элементов информационных потоков;

• проведение обследования деятельности персонала организации;

• исследование распределения (по времени и частоте) организационных характеристик: процедур, контактов персонала, направлений деятельности, элементов информационных потоков — по отдельности и в комбинациях друг с другом по категориям работников, видам процедур и их направлениям (согласно результатам и логике исследований);

• выявление реальной структуры функциональных, информационных, иерархических, временных, проблемных отношений между руководителями, сотрудниками и подразделениями;

• установление структуры распределения рабочего времени руководителей и персонала относительно функций, проблем и целей организации;

• выявление основных технологий функционирования организации (информационных процессов, включая и недокументированные), их целеполагания в сравнении с декларируемыми целями организации;

• выявление однородных по специфике деятельности, целевой ориентации и реальной подчиненности групп работников, формирование реальной модели организационной структуры и сравнение ее с декларируемой;

• определение причин рассогласования декларируемой и реальной структуры организационных отношений.

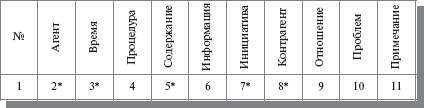

Сплошной "фотографией" рабочего времени называется непрерывное наблюдение и регистрация характеристик работников в процессе функционирования в течение всего рабочего дня. При этом индицируемые параметры последовательно вносятся в заранее заготовленную рабочую таблицу. Ниже представлена форма рабочей таблицы системного аналитика;

Сразу по окончании процедуры обследования таблица пополняется дополнительными характеристиками: технологическая ветвь, системная функция, предмет, аспект, эмоциональный фон и др.

Часть показателей, те, что помечены звездочкой, заполняются в процессе обследования, остальные — после. Содержание записей следующее:

• номер (по порядку);

• агент (должность обследуемого работника);

• время, в течение которого выполнялась процедура;

• процедура (наименование содержания совокупности элементарных действий, объединенных общностью решаемой частной задачи);

• содержание (суть процедуры, которая должна быть классифицирована);

• информация (направление движения информации между агентом и контрагентом);

• инициатива (инициатор начала выполнения данной процедуры);

• контрагент (должность работника, который находится с обследуемым в контакте);

• отношение (отражающая субординацию агента и контрагента форма взаимодействия в данной процедуре);

• проблема (словесная характеристика решаемой проблемы).

Результаты предпроектного обследования

Результатом предпроектного обследования является "Отчет об экспресс-обследовании предприятия", структура которого приведена ниже.

1. Краткое схематичное описание бизнес-процессов:

   • управление закупками и запасами;

   • управление производством;

   • управление продажами;

   • управление финансовыми ресурсами.

2. Основные требования и приоритеты автоматизации.

3. Оценка необходимых для обеспечения проекта ресурсов заказчика.

4. Оценка возможности автоматизации, предложения по созданию автоматизированной системы с оценкой примерных сроков и стоимости.

Документы, входящие в отчет об обследовании, могут быть представлены в виде текстового описания или таблиц, примерная форма которых приведена ниже.

Операции бизнес-процесса

Описание документов бизнес-процесса

Проведение предпроектного обследования позволяет решить следующие задачи:

• предварительное выявление требований к будущей системе;

• определение структуры организации;

• определение перечня целевых функций организации;

• анализ распределения функций по подразделениям и сотрудникам;

• выявление функциональных взаимодействий между подразделениями, информационных потоков внутри подразделений и между ними, внешних информационных воздействий;

• анализ существующих средств автоматизации организации.

Информация, полученная в результате предпроектного обследования, анализируется с помощью методов структурного и/или объектного анализа, о которых будет сказано ниже, и используется для построения моделей деятельности организации. Модель организации предполагает построение двух видов моделей:

• модели "как есть", отражающей существующее на момент обследования положение дел в организации и позволяющей понять, каким образом функционирует данная организация, а также выявить узкие места и сформулировать предложения по улучшению;

• модели "как должно быть", отражающей представление о новых технологиях работы организации. Каждая из моделей включает в себя полную функциональную и информационную модель деятельности организации, а также модель, описывающую динамику поведения организации (в случае необходимости).

6. Методологии моделирования предметной области.

Структурная модель предметной области

В основе проектирования ИС лежит моделирование предметной области. Для того чтобы получить адекватный предметной области проект ИС в виде системы правильно работающих программ, необходимо иметь целостное, системное представление модели, которое отражает все аспекты функционирования будущей информационной системы. При этом под моделью предметной области понимается некоторая система, имитирующая структуру или функционирование исследуемой предметной области и отвечающая основному требованию – быть адекватной этой области.

Предварительное моделирование предметной области позволяет сократить время и сроки проведения проектировочных работ и получить более эффективный и качественный проект. Без проведения моделирования предметной области велика вероятность допущения большого количества ошибок в решении стратегических вопросов, приводящих к экономическим потерям и высоким затратам на последующее перепроектирование системы. Вследствие этого все современные технологии проектирования ИС основываются на использовании методологии моделирования предметной области.

К моделям предметных областей предъявляются следующие требования:

• формализация, обеспечивающая однозначное описание структуры предметной области;

• понятность для заказчиков и разработчиков на основе применения графических средств отображения модели;

• реализуемость, подразумевающая наличие средств физической реализации модели предметной области в ИС;

• обеспечение оценки эффективности реализации модели предметной области на основе определенных методов и вычисляемых показателей.

Для реализации перечисленных требований, как правило, строится система моделей, которая отражает структурный и оценочный аспекты функционирования предметной области.
