Министерство образования российской федерации
Московский государственный институт радиотехники, электроники и автоматики (технический университет)
ЛАБОЛАТОРНАЯ РАБОТА № 12
по дисциплине
«ТЕЛЕВИДЕНИЕ»
«Исследование свойств цветных телевизионных изображений и
сигналов цветного телевидения»
Выполнил:
студент гр. ВРУ- 3-05
Преподаватель
Смирнов А.В.
2009
ЛАБОРАТОРНАЯ РАБОТА №12
Исследование свойств цветных телевизионных изображений и
сигналов цветного телевидения
1. Исследование структуры экранов цветных кинескопов
| ТВ | Монитор |
| на 1 мм: по ширине 2 цв. полосы; по высоте 1,5 полосы. | на 1 мм: 5 точек. |

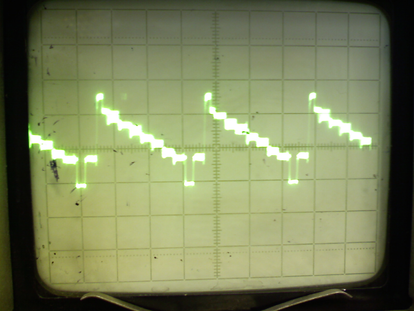

2. Исследование формы ПЦТС системы PAL
3. Исследование свойств сигналов яркости и цветности системы PAL

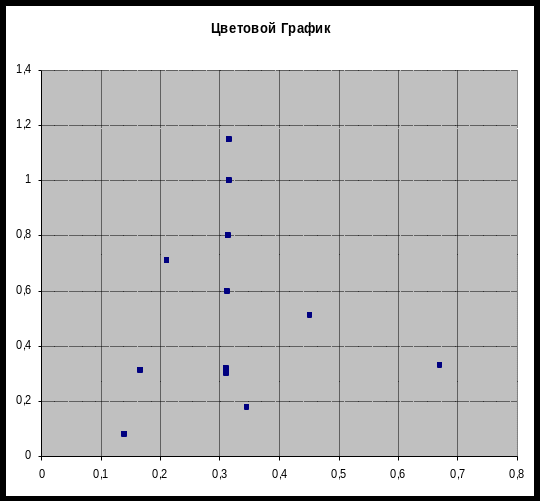

Таблица 1
| № | R | G | B | Цвет | X | Y | U1 | U2 | EY | EYр | EC |
| 1 | 0 | 0 | 0 | черный | 0,310 | 0,316 | 0 | 0 | 0 | 0 | 0 |
| 2 | 0 | 0 | 255 | синий | 0,140 | 0,08 | -0,5 | 0,75 | 0,125 | 0,11 | 0,625 |
| 3 | 255 | 0 | 0 | красный | 0,670 | 0,33 | -0,5 | 1 | 0,25 | 0,3 | 0,75 |
| 4 | 255 | 0 | 255 | сиреневый | 0,345 | 0,177 | -0,4 | 1,2 | 0,4 | 0,41 | 0,8 |
| 5 | 0 | 255 | 0 | зеленый | 0,210 | 0,710 | -0,15 | 1,35 | 0,6 | 0,59 | 0,75 |
| 6 | 0 | 255 | 255 | голубой | 0,166 | 0,311 | -0,05 | 1,5 | 0,725 | 0,7 | 0,775 |
| 7 | 255 | 255 | 0 | желтый | 0,451 | 0,511 | 0,3 | 1,4 | 0,85 | 0,89 | 0,55 |
| 8 | 255 | 255 | 255 | белый | 0,310 | 0,316 | 1 | 1 | 1 | 1 | 0 |
Вариант 5
Таблица 2
| № | R | G | B | X | Y | U1 | U2 | EC | Uр | Vр | ECр |
| 1 | 0 | 210 | 210 | 0,166 | 0,311 | 0,3 | 1,6 | 0,65 | 0,1218 | -0,5056 | - |
| 2 | 50 | 205 | 205 | 0,214 | 0,312 | 0,6 | 1,5 | 0,45 | 0,0899 | -0,3732 | - |
| 3 | 100 | 200 | 200 | 0,25 | 0,314 | 0,8 | 1,4 | 0,3 | 0,058 | -0,2407 | - |
| 4 | 140 | 190 | 190 | 0,281 | 0,315 | 1 | 1,25 | 0,125 | 0,029 | -0,1204 | - |
| 5 | 180 | 180 | 180 | 0,31 | 0,316 | 1,15 | 1,15 | 0 | 0 | 0 | 0 |
EC = (U2 - U1)/2
Uр = 0,493 [B - (0,30 R + 0,59 G + 0,11 B)]/255
Vр = 0,877 [R - (0,30 R + 0,59 G + 0,11 B)]/255
№№ 1 -4 оттенки синего цвета (бирюзовый); №5 оттенок серого цвета.
Вывод: Заметности помех не обнаружено. При изменении значений цветов (RGB) наблюдались изменения от голубого цвета в сторону бирюзового.
Вывод: При совпадении значений цветов (RGB) получается черый цвет.
4. Исследование свойств сигнала цветности системы SECAM
1.Белый
2.Серый
3. Желтый
4. Голубой
5. Зеленый
6. Сиреневый
7. Красный
8. Синий
9. Черный
Таблица 3
| Цвет | ΔUR (В) | ΔUB (В) | ΔUR /ΔUR0 | ΔUR /ΔUR0 | ΔKR (дБ) | ΔKB (дБ) |
| Белый | 0,25 | 0,2 | 1 | 1 | 0 | 0 |
| Зеленый | 0,4 | 0,35 | 1,6 | 1,75 | 4,08 | 4,86 |
| Синий | 0,32 | 0,35 | 1,28 | 1,75 | 2,15 | 4,86 |
| Черный | 0,25 | 0,2 | 1 | 1 | 0 | 0 |
Таблица 4
| Цвет | R | G | B | EY | ER-Y | EB-Y | DR | DB | fR МГц | fB МГц | KR дБ | KB дБ | ΔKR дБ | ΔKB дБ |
| Белый | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 4,406 | 4,250 | 0,85 | 0,06 | 0 | 0 |
| Зеленый | 0 | 1 | 0 | 0,59 | -0,59 | -0,59 | 1,12 | -0,88 | 4,719 | 4,048 | 1,84 | 1,54 | 0,99 | 1,48 |
| Синий | 0 | 0 | 1 | 0,11 | -0,11 | 0,89 | 0,21 | 1,33 | 4,465 | 4,556 | 1,18 | 1,54 | 0,33 | 1,48 |
| Черный | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 4,406 | 4,250 | 0,85 | 0,06 | 0 | 0 |
Выводы.
Перед красной строкой вспышка fR = 4,406, перед синей fB = 4,25 в PAL вспышка перед каждой строкой 4,43 МГц.
В Secam сигналы цветовой синхронизации передаются в 9 строках.
АЧХ ВЧПИ
5. Сравнение систем PAL и SECAM
- В Secam два цветоразностных сигнала передаются по очереди, а в приемнике совмещаются через линию задержки. В PAL оба сигнала передаются одновременно.
- В Secam используется ЧМ цветовой поднесущей, в PAL используется квадратурная модуляция, поэтому нет цветовой поднесущей на черном и белом цвете.
- Цветоразностные сигналы в Secam имеет разные амплитуды в красной и синей строке.
- Вспышки в Secam по ширине почти как цветорназн. сигналы.
Характеристики
Тип файла документ
