МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

"Московский государственный технический университет радиотехники,

электроники и автоматики"

МГТУ МИРЭА

Group 5

Факультет Радиотехнических и телекоммуникационных систем (РТС)

Кафедра радиолокации и радионавигации



Лабораторная работа№1

по дисциплине

«Радиолокационные и радионавигационные системы»

«Расчет линии радиосвязи Наземный пункт – космический аппарат»

Студент группы РРМ-2-13

(учебная группа)

Маслов С.А.

(Ф.И.О. студента)

Руководитель

должность, звание, ученая степень

Охинченко А.П.

доцент.



Работа представлена к защите

«__»_______201___ г.



(подпись студента)

«__»_______201___ г.

(подпись руководителя)







Москва 2014

Цель работы:

  1. Изучение методики расчета мощности космической линии радиосвязи

  2. Знакомство с простыми вычислениями в MathCad.

Основные определения и формулы:

  1. Зависимость мощности передаваемого сигнала от расстояния до передатчика.

Sсф = 4*π*R2,

R - радиус сферы;

Мощность, заключенная в некотором секторе сферического фронта, определяется по формуле:

Pc = (Pпрд *Sапп)/( 4* π * R2) (вт)

Или

Pc = 10* log((Pпрд *Sапп)/( 4* π * R2)) (дБ вт)

Pпрд – мощность передатчика.

Коэффициент усиления антенны:

Ка= 36000/θ2 или Ка = (4*π * Sa)/l2

θ- ширина диаграммы направленности.

Sa – эффективная площадь антенны в м2

l - рабочая длина волны м

  1. Отношение (с\ш) и чувсвительность приемника

Эквивалентная шумовая температура Тш в градусах К

gш = K * Тш (вт/гц)

К = 1,38 * 10-23 (вт/К*гц) – постоянная Больцмана

Мощность шумов прямо пропорциональна df – полосе пропускания приемника

Рш прм = gш * df

Зная требуемое отношение (с/ш) Стр и Рш прм эквивалентная мощность шумов, пересчитанная ко входу приемника, определяет чувствительность приемника

Р прм = Стр * Рш прм (вт)

Р прм = 10*logтр * K * Тш * df) (дБ вт)

  1. Задание – расчет динамического диапазона сигнала при связи Земли с космическим аппаратом в зоне прямой видимости на круговой орбите с высотой R. Потерями в атмосфере пренебречь.

Исходные данные - Вариант №3:

R = 1000 км;

df = 40 кГц;

Тшпс = 700 К;

Тшпрм = 500 К;

Стр = 10;

b = 5 дБ;

Ка = 10;

Sапрм = 0,1 м2;

Расчет:

  1. Чувствительность приемника: Р прм = Стр * K * Тш * df или

Р прм = 10*logтр * K * Тш * df)

10*1,38*10-23 *700 *40 = 3.86*10-18

Или Р прм = 10*log (3.86*10-18 ) = 10*(0,59 – 18) = 5.9-180 = -174.1(дб)

  1. Мощность в некотором секторе сферического фронта

Pc = (Pпрд *Sапп)/( 4* π * R2) или

Pc = 10* log((Pпрд *Sапп)/( 4* π * R2))

Pпрд = (Pc * 4* π * R2)/ Sапп

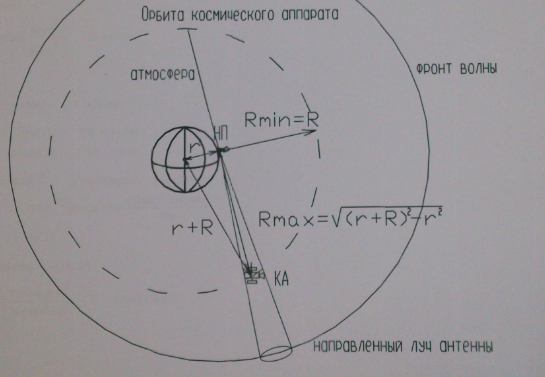

R = Rмакс = ((R+r)2 - r2 )-1\2 = [(1000 + 6400)2 – 64002]-1\2 = 6400

Pпрд = (3.86*10-18 *10)*(4*π*R2 макс ) = 1.99*10-8 (вт)

Или

Pпрд = 10* log(1,99 *10-8) = 10 *(-8) + 10* 1,4 = - 77.01 (дб)

Динамический диапазон Рпрд / Рпрм :

Рпрд / Рпрм = (1,99 *10-8 )/ (5* 10-18 ) = 4 *109

Или

Рпрд / Рпрм = 10* log( 4*109) = 96,02(дб)

Динамический диапазон передатчика на линии связи «Земля – космический аппарат» равен 96,02 дб или 4*109.

При связи на геостационарной орбите - R = 36000км –

R2 макс = ((R+r)2 - r2 ) = 1728*106 км

мощность передатчика

Pпрд = (Pc * 4* π * R2)/ Sапп = (3,86*10-18 *10)*(4*π*R2 макс ) = 0,82 *10-6 (вт)

Заключение: в результате выполнения работы выполнен расчет динамического диапазона сигнала при связи Земли с космическим аппаратом в зоне прямой видимости на круговой орбите
